Intel HD Graphics 5500

Intel HD Graphics 5500

Intel HD Graphics 5500 (GT2) är en integrerad grafikkrets i Intels Broadwell U-serie processorer som lanserades under första kvartalet 2015. Den finns i flera ULV-processorer (15 W TDP) som Core i5-5200U och i7-5600U. Core i5 och i7-varianterna har 24 EUs (beräkningsenheter), medan Core i3-varianterna har 23. Beroende på processormodell varierar den maximala klockfrekvensen mellan 850 och 950 MHz.

Arkitektur och funktioner

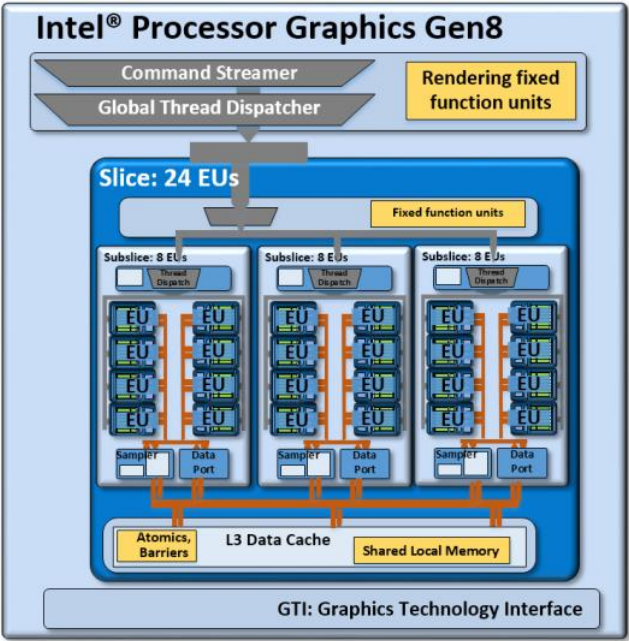

Broadwell-GPU:n bygger på Intels Gen8-arkitektur som har optimerats i olika avseenden jämfört med föregående Gen7.5 (Haswell). Arkitekturen har omorganiserats något, vilket i kombination med bland annat större L1-cache ska göra kretsen snabbare och mer effektiv än föregångarna.

HD Graphics 5500 tillhör mellanklassen i serien och har 24 EUs. Utöver den här varianten finns också en instegsmodell (GT1, 12 EUs) och en mer kraftfull variant (GT2e, 48 EUs + eDRAM).

Alla Broadwellkretsar stöder OpenCL 2.0 och DirectX 11.2. De kan avkoda H.265 med både en specialiserad hårdvarufunktion och tillgängliga GPU-shaders. Upp till tre bildskärmar kan anslutas via DisplayPort 1.2/eEDP 1.3 (max. 3840 x 2160 @ 60 Hz) eller HDMI 1.4a (max. 3840 x 2160 @ 24 Hz). HDMI 2.0 stöds dock inte.

Prestanda

Beroende på processormodellen varierar den maximala GPU-klockfrekvensen mellan 850 och 950 MHz. Med tanke på den låga strömförbrukningen (15 W TDP) är prestandan i 3D-program reducerad.

I kombination med snabbt dual channel-minne är HD 5500 snabbare än HD Graphics 4400 (20-25 %) och även snabbare än HD Graphics 5000 (Haswell, 40 EUs). Prestandan räcker dock inte till för 3D-spel från 2014/2015, som i bästa fall bara kan spelas med låg upplösning och minimala detaljinställningar.

Strömförbrukning

Tack vare den nya tillverkningsprocessen i 14 nm har Broadwell ULV-kretsarna en TDP på 15 W och kan därför användas i tunna ultrabooks. TDP:n är flexibel och kan reduceras ytterligare (till 7,5 eller 10 W), vilket samtidigt reducerar prestandan.

HD Graphics Serie
HD Graphics P530 24 @ 0.35 - 1.05 GHz64/128 Bit
HD Graphics 5600 24 @ 0.3 - 1.05 GHz64/128 Bit
HD Graphics 6000 48 @ 0.3 - 1 GHz64/128 Bit
HD Graphics 4600 20 @ 0.2 - 1.35 GHz64/128 Bit
HD Graphics 5500 24 @ 0.3 - 0.95 GHz64/128 Bit
HD Graphics 5000 40 @ 0.2 - 1.1 GHz64/128 Bit
HD Graphics 4400 20 @ 0.2 - 1.1 GHz64/128 Bit
HD Graphics 5300 24 @ 0.1 - 0.9 GHz64/128 Bit
HD Graphics 4000 16 @ 0.35 - 1.35 GHz64/128 Bit
HD Graphics (Broadwell) 12 @ 0.1 - 0.85 GHz64/128 Bit
HD Graphics 4200 20 @ 0.2 - 0.85 GHz64/128 Bit
HD Graphics (Skylake) 12 @ 0.3 - 0.8 GHz64/128 Bit
HD Graphics 405 (Braswell) 16 @ 0.32 - 0.7 GHz64/128 Bit
HD Graphics (Braswell) 16 @ 0.32 - 0.7 GHz64/128 Bit
HD Graphics 400 (Braswell) 12 @ 0.32 - 0.64 GHz64/128 Bit
HD Graphics (Haswell) 10 @ 0.2 - 1 GHz64/128 Bit
HD Graphics (Cherry Trail) 16 @ 0.2 - 0.6 GHz64/128 Bit
HD Graphics 3000 12 @ 0.35 - 1.35 GHz64/128 Bit
HD Graphics 2500 6 @ 0.65 - 1.15 GHz64/128 Bit
HD Graphics (Ivy Bridge) 6 @ 0.35 - 1.1 GHz64/128 Bit
HD Graphics 2000 6 @ 0.85 - 1.35 GHz64/128 Bit
HD Graphics (Sandy Bridge) 6 @ 0.35 - 1.1 GHz64/128 Bit
HD Graphics (Bay Trail) 4 @ 0.31 - 0.9 GHz32/64/128 Bit
KodnamnBroadwell GT2
ArkitekturGen. 8 Broadwell
Pipelines24 - unified
Kärnhastighet300 - 950 (Boost) MHz
Minnesbuss64/128 Bit
Delat minneja
APIDirectX 12 (FL 11_1), OpenGL 4.3
Antal transistorer1.3 Billion
Teknologi14 nm
FunktionerQuick Sync
Lanseringsdatum05.01.2015
CPU in HD Graphics 5500GPU Base SpeedGPU Boost / Turbo
Intel Core i7-5600U2 x 2600 MHz, 15 W300 MHz950 MHz
Intel Core i7-5500U2 x 2400 MHz, 15 W300 MHz950 MHz
Intel Core i5-5300U2 x 2300 MHz, 15 W300 MHz900 MHz
min. - max.300 MHz850 - 950 MHz

Prestandatester

Performance Rating - 3DMark 11 + Fire Strike + Time Spy
3.3 pt (4%)
Intel HD Graphics (Bay Trail) -70%
...
AMD FirePro M4100 -5%
Intel HD Graphics 515 -4%
AMD Radeon R5 M330 -2%
Intel UHD Graphics 615 -2%
AMD Radeon R7 M270 -2%
Intel HD Graphics 5500
NVIDIA Quadro K610M 1%
AMD Radeon R6 (Carrizo) 5%
AMD Radeon R5 M335 7%
AMD Radeon R7 M260X 8%
...
NVIDIA GeForce GTX 1080 SLI (Laptop) 2014%
0%
100%
3DMark - 3DMark Time Spy Score
289 Points (2%)
3DMark - 3DMark Time Spy Graphics
255 Points (1%)
Intel UHD Graphics 605 -56%
Intel UHD Graphics 610 -24%
AMD Radeon R4 (Stoney Ridge) -20%
Intel HD Graphics 615 -4%
Intel UHD Graphics 615 -4%
AMD Radeon R5 (Stoney Ridge) 0%
Intel HD Graphics 5500
AMD Radeon R6 (Carrizo) 7%
AMD Radeon R8 M445DX 10%
Intel UHD Graphics 617 17%
AMD Radeon R7 (Bristol Ridge) 35%
...
NVIDIA GeForce GTX 1080 SLI (Laptop) 4857%
0%
100%
3DMark - 3DMark Ice Storm Unlimited Graphics
min: 43391     avg: 58343     median: 58776 (8%)     max: 68877 Points
3DMark - 3DMark Ice Storm Extreme Graphics
min: 27084     avg: 33172     median: 31022.5 (4%)     max: 40670 Points
3DMark - 3DMark Cloud Gate Score
min: 3351     avg: 4777     median: 4790.5 (6%)     max: 6106 Points
3DMark - 3DMark Cloud Gate Graphics
min: 4571     avg: 5864     median: 5544 (2%)     max: 7789 Points
3DMark - 3DMark Fire Strike Standard Score
min: 500     avg: 648     median: 634.5 (2%)     max: 868 Points
3DMark - 3DMark Fire Strike Standard Graphics
min: 535     avg: 694     median: 663 (1%)     max: 927 Points
3DMark - 3DMark Ice Storm Graphics
min: 33288     avg: 50089     median: 48637 (6%)     max: 70409 Points
3DMark 11 - 3DM11 Performance Score
min: 758     avg: 1088     median: 1079.5 (2%)     max: 1434 Points
3DMark 11 - 3DM11 Performance GPU
min: 667     avg: 979     median: 979 (1%)     max: 1265 Points
3DMark Vantage
3DM Vant. Perf. total +
3DMark Vantage - 3DM Vant. Perf. total
min: 3574     avg: 4501     median: 4798 (4%)     max: 5124 Points
3DM Vant. Perf. GPU no PhysX +
3DMark Vantage - 3DM Vant. Perf. GPU no PhysX
min: 3057     avg: 3804     median: 3987 (3%)     max: 4351 Points
3DMark 06 3DMark 06 - Standard 1280x1024 +
3DMark 06
min: 5458     avg: 6875     median: 6998 (11%)     max: 7950 Points
3DMark 06 - Standard 1280x800 +
Unigine Heaven 3.0 - Unigine Heaven 3.0 DX 11
9.3 fps (3%)
Unigine Heaven 3.0 - Unigine Heaven 3.0 OpenGL
9.8 fps (4%)
Unigine Heaven 2.1 - Heaven 2.1 high
min: 12.4     avg: 15.5     median: 15.7 (3%)     max: 17.9 fps
AMD Radeon HD 7310 -96%
...
AMD Radeon R5 M335 -1%
AMD Radeon R6 M340DX -1%
Intel HD Graphics 5500
AMD FirePro M4100 1%
...
NVIDIA Quadro RTX 5000 (Laptop) 3332%
0%
100%
SPECviewperf 11
specvp11 snx-01 +
SPECviewperf 11 - specvp11 snx-01
min: 1.89     avg: 2.1     median: 2 (1%)     max: 2.29 fps
specvp11 tcvis-02 +
SPECviewperf 11 - specvp11 tcvis-02
min: 2.42     avg: 2.6     median: 2.6 (4%)     max: 2.9 fps
specvp11 sw-02 +
SPECviewperf 11 - specvp11 sw-02
min: 11.6     avg: 13     median: 12.5 (15%)     max: 14.7 fps
specvp11 proe-05 +
SPECviewperf 11 - specvp11 proe-05
min: 2.14     avg: 2.3     median: 2.3 (10%)     max: 2.53 fps
specvp11 maya-03 +
SPECviewperf 11 - specvp11 maya-03
min: 8.07     avg: 13.6     median: 14.7 (11%)     max: 18.15 fps
specvp11 lightwave-01 +
SPECviewperf 11 - specvp11 lightwave-01
min: 14.7     avg: 18.4     median: 18.6 (20%)     max: 21.44 fps
specvp11 ensight-04 +
SPECviewperf 11 - specvp11 ensight-04
min: 1.67     avg: 2.5     median: 2.6 (1%)     max: 2.88 fps
SPECviewperf 12
specvp12 sw-03 +
SPECviewperf 12 - specvp12 sw-03
min: 2.12     avg: 9.9     median: 12.3 (5%)     max: 15.6 fps
specvp12 snx-02 +
SPECviewperf 12 - specvp12 snx-02
min: 1.37     avg: 2.3     median: 2.4 (1%)     max: 2.7 fps
specvp12 showcase-01 +
SPECviewperf 12 - specvp12 showcase-01
min: 2.63     avg: 7     median: 4.2 (2%)     max: 14.14 fps
specvp12 mediacal-01 +
SPECviewperf 12 - specvp12 mediacal-01
min: 0.95     avg: 1.4     median: 1 (1%)     max: 2.36 fps
specvp12 maya-04 +
SPECviewperf 12 - specvp12 maya-04
min: 2.49     avg: 6.3     median: 2.6 (1%)     max: 12.31 fps
specvp12 energy-01 +
SPECviewperf 12 - specvp12 energy-01
min: 0.06     avg: 6.9     median: 0.1 (0%)     max: 17.35 fps
specvp12 creo-01 +
SPECviewperf 12 - specvp12 creo-01
min: 2.49     avg: 5.7     median: 6.5 (3%)     max: 8.99 fps
specvp12 catia-04 +
SPECviewperf 12 - specvp12 catia-04
min: 6.86     avg: 7.7     median: 7.1 (2%)     max: 9.69 fps
Cinebench R10 Cinebench R10 Shading (32bit) +
Cinebench R10 - Cinebench R10 Shading (32bit)
min: 3045     avg: 5408     median: 5270.5 (22%)     max: 8571 poäng
Cinebench R11.5 Cinebench R11.5 OpenGL 64 Bit +
Cinebench R11.5 - Cinebench R11.5 OpenGL 64 Bit
min: 13.54     avg: 21.2     median: 20.3 (7%)     max: 35.03 fps
Cinebench R15
Cinebench R15 OpenGL 64 Bit +
Cinebench R15 - Cinebench R15 OpenGL 64 Bit
min: 16.42     avg: 26.3     median: 25.4 (7%)     max: 35.04 fps
Cinebench R15 OpenGL Ref. Match 64 Bit +
Cinebench R15 - Cinebench R15 OpenGL Ref. Match 64 Bit
min: 98     avg: 98     median: 98 (98%)     max: 99.6 %
GFXBench (DX / GLBenchmark) 2.7
GFXBench 2.7 T-Rex HD Onscreen C24Z16 +
GFXBench (DX / GLBenchmark) 2.7 - GFXBench 2.7 T-Rex HD Onscreen C24Z16
min: 45.8     avg: 54.2     median: 54.5 (2%)     max: 59.9 fps
GFXBench T-Rex HD Offscreen C24Z16 +
GFXBench (DX / GLBenchmark) 2.7 - GFXBench T-Rex HD Offscreen C24Z16
min: 60.9     avg: 70.9     median: 70.9 (1%)     max: 87.6 fps
GFXBench 3.0 - GFXBench 3.0 Manhattan
min: 23     avg: 30.3     median: 26.8 (7%)     max: 40.3 fps
GFXBench 3.0 - GFXBench 3.0 Manhattan Offscreen
min: 26.9     avg: 32.4     median: 30.6 (2%)     max: 44.6 fps
Basemark GPU 1.2 - Basemark GPU 1.2 Vulkan Official Medium Offscreen 1080
105 fps (9%)
LuxMark v2.0 64Bit - LuxMark v2.0 Room GPU
min: 128     avg: 166.7     median: 149 (1%)     max: 306 Samples/s
LuxMark v2.0 64Bit - LuxMark v2.0 Sala GPU
min: 134     avg: 311.5     median: 328 (1%)     max: 409 Samples/s
ComputeMark v2.1 - ComputeMark v2.1 Result
min: 643     avg: 689     median: 695 (1%)     max: 734 poäng
Power Consumption - Furmark Stress Test Power Consumption - external Monitor *
min: 27.2     avg: 27.8     median: 27.8 (4%)     max: 28.3 Watt
