Intel HD Graphics 5300

Intel HD Graphics 5300

Intel HD Graphics 5300 (GT2) är en integrerad grafikkrets i Intels Broadwell U-serie processorer som lanserades i slutet av 2014. Den finns i ULV-processorer med 4,5 W TDP, som Core i5-5Y70. Strömförbrukningen är mycket låg, men det gäller även GPU-prestandan, som knappt är tillräcklig för moderna spel.

Arkitektur och funktioner

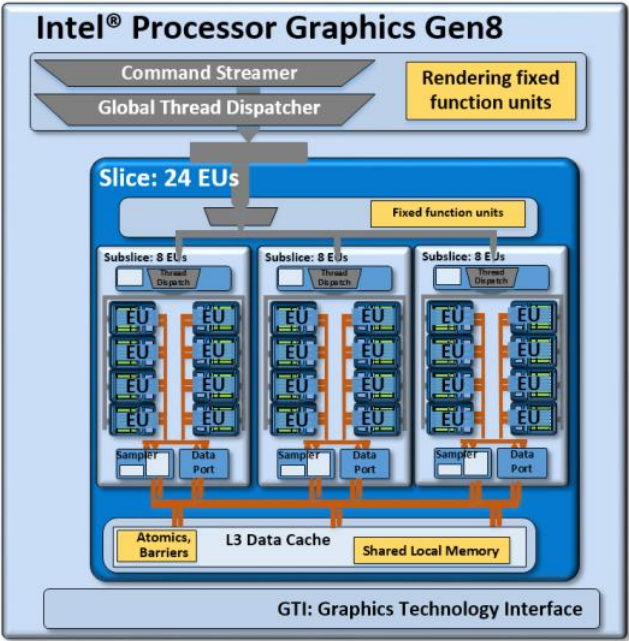

Broadwell-GPU:n bygger på Intels Gen8-arkitektur som har optimerats i olika avseenden jämfört med föregående Gen7.5 (Haswell). Arkitekturen har omorganiserats något, vilket i kombination med bland annat större L1-cache ska göra kretsen snabbare och mer effektiv än föregångarna.

HD Graphics 5300 tillhör mellanklassen i serien och har 24 EUs. Utöver den här varianten finns också en instegsmodell (GT1, 12 EUs) och mer kraftfulla varianter (GT3 och GT3e, 48 EUs + eDRAM).

Alla Broadwellkretsar stöder OpenCL 2.0 och DirectX 11.2. De kan avkoda H.265 med både en specialiserad hårdvarufunktion och tillgängliga GPU-shaders. Upp till tre bildskärmar kan anslutas via DisplayPort 1.2/eEDP 1.3 (max. 3840 x 2160 @ 60 Hz) eller HDMI 1.4a (max. 3840 x 2160 @ 24 Hz). HDMI 2.0 stöds dock inte.

Prestanda

Beroende på processormodellen varierar den maximala GPU-klockfrekvensen mellan 800 och 900 MHz. Med tanke på den mycket låga strömförbrukningen är prestandan i 3D-program kraftigt reducerad i praktiken.

HD 5300 är bara marginellt snabbare än HD 4000 och HD 4200, men förbrukar bara en bråkdel så mycket ström. Bara några få spel från 2014/2015 kan spelas med låga inställningar, t.ex. Dota 2 och Sims 4.

Strömförbrukning

Tack vare den nya tillverkningsprocessen i 14 nm har Broadwell Core M-kretsarna en TDP på endast 4,5 W och kan användas i passivt kylda surfplattor. TDP:n är flexibel och kan ökas eller minskas något, vilket i så fall påverkar prestandan.

TillverkareIntel
HD Graphics Serie
HD Graphics P530 24 @ 350 - 1050 MHz64/128 Bit
HD Graphics 5600 24 @ 300 - 1050 MHz64/128 Bit
HD Graphics 6000 48 @ 300 - 1000 MHz64/128 Bit
HD Graphics 4600 20 @ 200 - 1350 MHz64/128 Bit
HD Graphics 5500 24 @ 300 - 950 MHz64/128 Bit
HD Graphics 5000 40 @ 200 - 1100 MHz64/128 Bit
HD Graphics 4400 20 @ 200 - 1100 MHz64/128 Bit
HD Graphics 5300 24 @ 100 - 900 MHz64/128 Bit
HD Graphics 4000 16 @ 350 - 1350 MHz64/128 Bit
HD Graphics (Broadwell) 12 @ 100 - 850 MHz64/128 Bit
HD Graphics 4200 20 @ 200 - 850 MHz64/128 Bit
HD Graphics (Skylake) 12 @ 300 - 800 MHz64/128 Bit
HD Graphics 405 (Braswell) 16 @ 320 - 700 MHz64/128 Bit
HD Graphics (Braswell) 16 @ 320 - 700 MHz64/128 Bit
HD Graphics 400 (Braswell) 12 @ 320 - 640 MHz64/128 Bit
HD Graphics (Haswell) 10 @ 200 - 1000 MHz64/128 Bit
HD Graphics (Cherry Trail) 16 @ 200 - 600 MHz64/128 Bit
HD Graphics 3000 12 @ 350 - 1350 MHz64/128 Bit
HD Graphics 2500 6 @ 650 - 1150 MHz64/128 Bit
HD Graphics (Ivy Bridge) 6 @ 350 - 1100 MHz64/128 Bit
HD Graphics 2000 6 @ 850/1100 - 1350 MHz64/128 Bit
HD Graphics (Sandy Bridge) 6 @ 350 - 1100 MHz64/128 Bit
HD Graphics (Bay Trail) 4 @ 311 - 896 MHz32/64/128 Bit
KodnamnBroadwell GT2
ArkitekturGen. 8 Broadwell
Pipelines24 - unified
Kärnhastighet100 - 900 (Boost) MHz
Minnesbuss64/128 Bit
Delat minneja
DirectXDirectX 12 (FL 11_1)
Antal transistorer1300 Miljon
Teknologi14 nm
FunktionerQuickSync
Lanseringsdatum05.09.2014
CPU in HD Graphics 5300GPU Base SpeedGPU Boost / Turbo
Intel Core M-5Y712 x 1200 MHz, 4.5 W300 MHz900 MHz
Intel Core M-5Y512 x 1100 MHz, 4.5 W300 MHz900 MHz
Intel Core M-5Y702 x 1100 MHz, 4.5 W100 MHz850 MHz
min. - max.100 - 300 MHz800 - 900 MHz

Prestandatester

Performance Rating - 3DMark 11 + Fire Strike + Time Spy
3.3 pt (4%)
AMD Radeon HD 8180 -57%
...
AMD Radeon R4 (Kaveri) -9%
Intel HD Graphics (Haswell) -4%
AMD Radeon HD 8350G -3%
AMD Radeon HD 6450 GDDR5 -2%
Intel HD Graphics 4200 -1%
Intel HD Graphics 5300
AMD Radeon HD 8400 0%
Intel HD Graphics 505 3%
AMD Radeon HD 8610G 9%
NVIDIA GeForce 910M 13%
AMD Radeon R2 (Stoney Ridge) 15%
...
NVIDIA GeForce GTX 1080 SLI (Laptop) 2615%
0%
100%
3DMark - Ice Storm Unlimited Graphics Score 1280x720 offscreen
min: 39138     avg: 55907     median: 59555 (11%)     max: 65380 Points
3DMark - Ice Storm Extreme Graphics 1920x1080
min: 19630     avg: 24597     median: 24597 (3%)     max: 29564 Points
3DMark - Cloud Gate Standard Score 1280x720
min: 1361     avg: 3085     median: 3041 (5%)     max: 4274 Points
3DMark - Cloud Gate Standard Graphics 1280x720
min: 2895     avg: 3862     median: 3720 (2%)     max: 5512 Points
3DMark - Fire Strike Score 1920x1080
min: 327     avg: 414     median: 407 (1%)     max: 620 Points
3DMark - Fire Strike Graphics 1920x1080
min: 352     avg: 454     median: 439 (1%)     max: 671 Points
3DMark - Ice Storm Standard Graphics 1280x720
min: 27164     avg: 35716     median: 34405 (5%)     max: 48901 Points
3DMark 11 - Performance 1280x720
min: 498     avg: 721     median: 731 (2%)     max: 973 points
3DMark 11 - Performance GPU 1280x720
min: 458     avg: 648     median: 647 (1%)     max: 885 points
AMD Radeon HD 6250 -73%
...
AMD Radeon R4 (Kaveri) -6%
AMD Radeon HD 8400 -5%
AMD Radeon HD 6450 GDDR5 -4%
Intel HD Graphics 4200 -4%
AMD Radeon HD 8350G -4%
Intel HD Graphics 505 -2%
Intel HD Graphics (Broadwell) -1%
Intel HD Graphics 5300
AMD Radeon HD 8450G 5%
Intel UHD Graphics 605 10%
AMD Radeon R2 (Stoney Ridge) 13%
...
NVIDIA GeForce RTX 3090 8958%
0%
100%
3DMark Vantage
P Result 1280x1024 +
P GPU no PhysX 1280x1024 +
3DMark 06 Standard 1280x1024 +
Unigine Heaven 3.0 - DX 11, Normal Tessellation, High Shaders 1920x1080
7.6 fps (3%)
SPECviewperf 12
Solidworks (sw-03) 1900x1060 +
Siemens NX (snx-02) 1900x1060 +
Showcase (showcase-01) 1900x1060 +
Medical (medical-01) 1900x1060 +
Maya (maya-04) 1900x1060 +
Energy (energy-01) 1900x1060 +
Creo (creo-01) 1900x1060 +
Catia (catia-04) 1900x1060 +
Cinebench R10 Shading 32Bit +
Cinebench R11.5 OpenGL 64Bit +
Cinebench R15
OpenGL 64Bit +
Ref. Match 64Bit +
GFXBench (DX / GLBenchmark) 2.7
T-Rex HD Offscreen C24Z16 1920x1080 +
T-Rex HD Onscreen C24Z16 +
GFXBench 3.0 - Manhattan Offscreen OGL off screen
min: 26.7     avg: 30.3     median: 30.1 (5%)     max: 34.1 fps
GFXBench 3.0 - Manhattan Onscreen OGL on screen
min: 19.7     avg: 23.2     median: 23 (6%)     max: 26.9 fps
LuxMark v2.0 64Bit - Room GPUs-only
min: 93     avg: 117     median: 112 (1%)     max: 145 Samples/s
LuxMark v2.0 64Bit - Sala GPUs-only
min: 180     avg: 229     median: 210 (1%)     max: 296 Samples/s
ComputeMark v2.1 - Normal, Score 1024x600
min: 460     avg: 519     median: 518.5 (1%)     max: 577 Points
- Bredd på benchmark-värden för det här grafikkortet
- Genomsnittliga benchmark-värden för det här grafikkortet
* Smaller numbers mean a higher performance

Speltester

Följande tester/benchmarks kommer från våra laptoprecensioner. Prestandan beror på typen av grafikminne, klockfrekvens, processor, systeminställningar och operativsystem. Resultaten är därför inte nödvändigtvis representativa för alla bärbara datorer med denna GPU. För detaljerad information om resultaten, klicka på fps-värdet.

låg 1280x720
12.2  fps    + Jämför
med. 1366x768
6.9  fps    + Jämför
» Testerna indikerar att spelet inte är spelbart med de testade inställningarna.
låg 1280x720
9.1  fps    + Jämför
med. 1366x768
7.7  fps    + Jämför
» Testerna indikerar att spelet inte är spelbart med de testade inställningarna.
låg 1280x720
4.7  fps    + Jämför
med. 1366x768
2.1  fps    + Jämför
» Testerna indikerar att spelet inte är spelbart med de testade inställningarna.
låg 1280x720
10.8  fps    + Jämför
med. 1366x768
7.3  fps    + Jämför
» Testerna indikerar att spelet inte är spelbart med de testade inställningarna.
låg 1280x720
8  fps    + Jämför
med. 1920x1080
3  fps    + Jämför
» Testerna indikerar att spelet inte är spelbart med de testade inställningarna.
XCOM 2

XCOM 2

2016
låg 1280x720
5.7  fps    + Jämför
med. 1920x1080
2.4  fps    + Jämför
» Testerna indikerar att spelet inte är spelbart med de testade inställningarna.
låg 1024x768
6.6  fps    + Jämför
med. 1366x768
3.9  fps    + Jämför
» Testerna indikerar att spelet inte är spelbart med de testade inställningarna.
låg 1024x768
13.2  fps    + Jämför
med. 1366x768
8.5  fps    + Jämför
hög 1920x1080
5  fps    + Jämför
» Testerna indikerar att spelet inte är spelbart med de testade inställningarna.
låg 1024x768
9.9  fps    + Jämför
med. 1366x768
7.7  fps    + Jämför
» Testerna indikerar att spelet inte är spelbart med de testade inställningarna.
låg 1024x768
13.8  fps    + Jämför
med. 1366x768
7.4  fps    + Jämför
» Testerna indikerar att spelet inte är spelbart med de testade inställningarna.
Anno 2205

Anno 2205

2015
låg 1024x768
10.6  fps    + Jämför
med. 1366x768
6.1  fps    + Jämför
» Testerna indikerar att spelet inte är spelbart med de testade inställningarna.
FIFA 16

FIFA 16

2015
låg 1280x720
26.3  fps    + Jämför
hög 1366x768
15.3  fps    + Jämför
» Testerna indikerar att spelet inte är spelbart med de testade inställningarna.
låg 1366x768
26  fps    + Jämför
med. 1366x768
17.7  fps    + Jämför
hög 1920x1080
8.4  fps    + Jämför
» Testerna indikerar att spelet inte är spelbart med de testade inställningarna.
låg 1024x768
20.6  fps    + Jämför
med. 1366x768
12.4  fps    + Jämför
» Testerna indikerar att spelet inte är spelbart med de testade inställningarna.
låg 1280x720
5  fps    + Jämför
med. 1366x768
4  fps    + Jämför
» Testerna indikerar att spelet inte är spelbart med de testade inställningarna.
låg 1024x768
6.2  fps    + Jämför
med. 1366x768
3.7  fps    + Jämför
» Testerna indikerar att spelet inte är spelbart med de testade inställningarna.
låg 1024x768
41  fps    + Jämför
med. 1366x768
12.5  fps    + Jämför
» Spelbart med alla testade laptops med inställningen låg
låg 1024x768
15.3  fps    + Jämför
med. 1366x768
11  fps    + Jämför
hög 1920x1080
5  fps    + Jämför
ultra 1920x1080
3.1  fps    + Jämför
» Testerna indikerar att spelet inte är spelbart med de testade inställningarna.
Evolve

Evolve

2015
låg 1024x768
7  fps    + Jämför
med. 1366x768
5.1  fps    + Jämför
hög 1920x1080
2.8  fps    + Jämför
ultra 1920x1080
1.1  fps    + Jämför
» Testerna indikerar att spelet inte är spelbart med de testade inställningarna.
låg 1024x768
11 11.9 ~ 11 fps    + Jämför
med. 1366x768
7.6 8.2 ~ 8 fps    + Jämför
hög 1920x1080
3 3.1 ~ 3 fps    + Jämför
ultra 1920x1080
1.6  fps    + Jämför
» Testerna indikerar att spelet inte är spelbart med de testade inställningarna.
Far Cry 4

Far Cry 4

2014
låg 1024x768
9.2  fps    + Jämför
med. 1366x768
6.8  fps    + Jämför
hög 1920x1080
3.5  fps    + Jämför
ultra 1920x1080
1.7  fps    + Jämför
» Testerna indikerar att spelet inte är spelbart med de testade inställningarna.
låg 1024x768
21.2  fps    + Jämför
med. 1366x768
8.8  fps    + Jämför
hög 1920x1080
5.8  fps    + Jämför
ultra 1920x1080
4.5  fps    + Jämför
» Testerna indikerar att spelet inte är spelbart med de testade inställningarna.
F1 2014

F1 2014

2014
låg 1024x768
33 34 39 ~ 35 fps    + Jämför
med. 1366x768
20 20 25 ~ 22 fps    + Jämför
hög 1920x1080
12 13 14 ~ 13 fps    + Jämför
ultra 1920x1080
12  fps    + Jämför
» Testerna indikerar att spelet inte är spelbart med de testade inställningarna.
låg 1024x768
8  fps    + Jämför
med. 1366x768
6.5  fps    + Jämför
» Testerna indikerar att spelet inte är spelbart med de testade inställningarna.
låg 1024x768
7.1  fps    + Jämför
