NVIDIA GeForce GTX 560M

NVIDIA GeForce GTX 560M

Nvidia GeForce GTX 560M är ett grafikkort för laptops i prestandaklassen som offentliggjordes på Computex 2011. Den bygger på den nyare GF116-kärnan, som är besläktad med Fermi-arkitekturen (en optimerad version av GF106 från GTX 460M). Därför stöder det DirectX 11 och OpenGL 4.0. Jämfört med föregångaren GeForce GTX 460M har 560M högre klockfrekvenser och en krets som optimerats för lägre strömförbrukning.

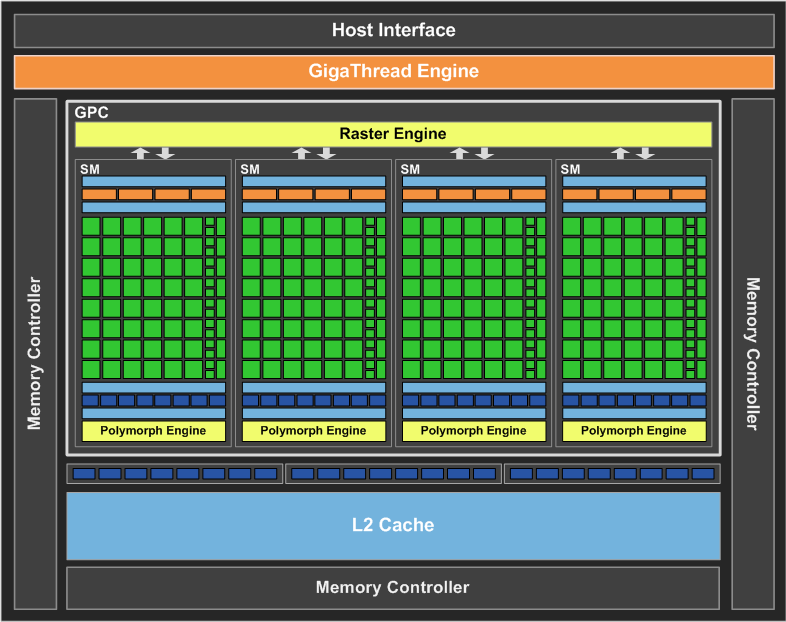

GF116-kärnan är i grunden en optimerad GF106-kärna med samma funktioner. Kretsen är utrustad med 192 shaders och en 192-bitars minnesbuss för GDDR5. Mer information om GF106-arkitekturen finns i artikeln om GeForce GTX 460M.

Prestandan för ett GeForce GTX560M är jämförbar med det äldre GeForce GTX 480M. I våra tester (se nedan), var GTX 560M i genomsnitt 13% snabbare än den föregående GTX 460M. Därför är det bara mycket krävande spel som Crysis 1, Crysis 2, Dirt 3 och Metro 2033 som inte kan spelas problemfritt på högsta inställningarna, Full HD-upplösning och med antialiasing. Alla andra aktuella (2011 och tidigt 2012) och äldre spel kan spelas med maxade inställningar. Se slutet av denna sida för detaljerade prestandatester av befintliga spel.

Precis som GeForce GTX 460M stöder 560M Bitstream HD Audio (Blu-ray) ut via HDMI. Som Radeon HD 5850 kan GTX 460M/560M överföra Dolby True HD och DTS-HD med bitstream utan kvalitetsförlust till en HiFi-mottagare.

GTX 560M har även PureVideo HD-teknik för videoavkodning. Den medföljande Video Processor 4 (VP4) stöder funktionsuppsättning C och därför kan GPU:n användas för att avkoda MPEG-1, MPEG-2, MPEG-4 Part 2 (MPEG-4 ASP - exempelvis DivX eller Xvid), VC-1 / WMV9 och H.264 (VLD, iDCT, Motion Compensation och deblocking). X500-testaren kunde avkoda det VC-1-kodade Elephants Dream-klippet med endast ca 3-6% CPU-belastning (enligt Aktivitetshanteraren). H.264-kodade Big Buck Bunny-videon spelades upp med 1-3% CPU-belastning (båda har upplösningen 1080p).

Dessutom kan GPU:n avkoda två 1080p-strömmar samtidigt (t.ex. för Blu-ray Picture-in-Picture).

Genom CUDA, OpenCL och DirectCompute 2.1 kan även GeForce GTX 560M vara till hjälp med generella beräkningar (GPGPU). Till exempel kan streamprocessorn koda video betydligt snabbare än en riktigt snabb processor.

3D Vision gör att den bärbara datorn kan användas för att skicka 3D-innehåll (spel, webbströmmar, bilder, Blu-rays) till en inbyggd skärm med 3D-stöd (120Hz) eller en extern 3D-TV. Det här kräver emellertid stöd från datortillverkaren.

Strömförbrukningen för ett GeForce GTX 560M bör vara ca 75 Watt (TDP inklusive MXM-kort och minne), vilket är ungefär i nivå med Mobility Radeon HD 5850 eller 5870. Utan belastning klockas kretsen ned till 50/100 MHz i 2D respektive 200/400 MHz i 3D-läge för att spara ström. Dessutom stöder 400M- och 500M-serien Optimus för att automatiskt växla mellan det integrerade grafikkortet från Intel och Nvidias GPU. Även här krävs dock att laptoptillverkaren byggt in stöd för funktionen.

Jämfört med det stationära grafikkortet med nästan samma namn, GeForce GTX 560Ti, är det senare baserat på GF114-kretsen och har fler CUDA-kärnor och även en betydligt högre prestanda. GTX 550Ti är bygger däremot också på GF116, men har en högre klockfrekvens. Därför är prestandan i nivå med det äldre GeForce GTS 450 för stationära datorer.

TillverkareNVIDIA
GeForce GTX 500M Serie
GeForce GTX 580M SLI 768 @ 620 MHz256 Bit @ 1500 MHz
GeForce GTX 560M SLI 384 @ 775 MHz192 Bit @ 1250 MHz
GeForce GTX 580M 384 @ 620 MHz256 Bit @ 1500 MHz
GeForce GTX 570M 336 @ 575 MHz192 Bit @ 1150 MHz
GeForce GTX 560M 192 @ 775 MHz192 Bit @ 1250 MHz
KodnamnN12E-GS
ArkitekturFermi
Pipelines192 - unified
Kärnhastighet775 MHz
Shaderhastighet1550 MHz
Minneshastighet1250 MHz
Minnesbuss192 Bit
MinnestypGDDR5
Max. minne1536 MB
Delat minnenej
DirectXDirectX 11, Shader 5.0
Antal transistorer1170 Miljon
Teknologi40 nm
FunktionerCUDA, PhysX, PureVideo HD VP4
Laptopstorlekstor
Lanseringsdatum30.05.2011

Prestandatester

3DMark 11 - Performance 1280x720
min: 1924     avg: 2051.6     median: 2031 (6%)     max: 2255 points
3DMark 11 - Performance GPU 1280x720
min: 1777     avg: 1842.9     median: 1820 (4%)     max: 2009 points
Intel Graphics Media Accelerator (GMA) 3600
...
AMD Radeon R5 M255 -4%
AMD Radeon R5 M335 -3%
AMD Radeon R7 (Carrizo) -3%
Intel UHD Graphics 630 -2%
NVIDIA Quadro K1100M -1%
NVIDIA GeForce 920MX -1%
NVIDIA GeForce GTX 560M
AMD Radeon R7 M270 1%
NVIDIA GeForce GTS 450 2%
AMD Radeon R7 M260 3%
AMD Radeon R7 M260X 3%
AMD Radeon R7 (Bristol Ridge) 4%
AMD Radeon R7 M265 4%
...
NVIDIA GeForce RTX 2080 Ti (Desktop) 2459%
0%
100%
3DMark Vantage
P Result 1280x1024 +
P GPU no PhysX 1280x1024 +
3DMark 2001SE - Standard 1024x768
41315 Points (43%)
3DMark 03 - Standard 1024x768
min: 37816     avg: 38532.3     median: 38157 (20%)     max: 40369 Points
3DMark 05 - Standard 1024x768
min: 21436     avg: 22648.9     median: 22198 (42%)     max: 24374 Points
3DMark 06 +
Unigine Heaven 2.1 - high, Tesselation (normal), DirectX11 1280x1024
min: 26     avg: 27.6     median: 27 (12%)     max: 29 fps
SPECviewperf 11
Siemens NX 1920x1080 +
Tcvis 1920x1080 +
SolidWorks 1920x1080 +
Pro/ENGINEER 1920x1080 +
Maya 1920x1080 +
Lightwave 1920x1080 +
Ensight 1920x1080 +
Catia 1920x1080 +
Windows 7 Experience Index - Gaming graphics
7.2 points (103%)
Windows 7 Experience Index - Graphics
min: 5     avg: 6.9     median: 7 (100%)     max: 7 points
Cinebench R10 Shading 32Bit +
Cinebench R11.5 OpenGL 64Bit +
- Bredd på benchmark-värden för det här grafikkortet
- Genomsnittliga benchmark-värden för det här grafikkortet
* Smaller numbers mean a higher performance

Speltester

Följande tester/benchmarks kommer från våra laptoprecensioner. Prestandan beror på typen av grafikminne, klockfrekvens, processor, systeminställningar och operativsystem. Resultaten är därför inte nödvändigtvis representativa för alla bärbara datorer med denna GPU. För detaljerad information om resultaten, klicka på fps-värdet.

låg 1024x768
62.1  fps    + Jämför
med. 1366x768
58.4  fps    + Jämför
hög 1366x768
18.8  fps    + Jämför
ultra 1920x1080
15  fps    + Jämför
» Spelbart med alla testade laptops med inställningen med.
låg 1024x768
67.8  fps    + Jämför
med. 1366x768
63  fps    + Jämför
hög 1366x768
60.5  fps    + Jämför
ultra 1920x1080
23  fps    + Jämför
» Spelbart med alla testade laptops med inställningen hög
låg 1024x768
172.3  fps    + Jämför
med. 1366x768
99.9  fps    + Jämför
hög 1366x768
61.3  fps    + Jämför
ultra 1920x1080
44.2  fps    + Jämför
» Spelbart med alla testade laptops med inställningen ultra
låg 1024x768
69.9  fps    + Jämför
med. 1366x768
45.6  fps    + Jämför
hög 1366x768
37.9  fps    + Jämför
ultra 1920x1080
17.5  fps    + Jämför
» Spelbart med alla testade laptops med inställningen hög
låg 1280x720
60  fps    + Jämför
hög 1366x768
59.8  fps    + Jämför
ultra 1920x1080
44  fps    + Jämför
» Spelbart med alla testade laptops med inställningen ultra
Alan Wake

Alan Wake

2012
låg 1024x768
64.9  fps    + Jämför
med. 1366x768
42.2  fps    + Jämför
ultra 1920x1080
16.2  fps    + Jämför
» Spelbart med alla testade laptops med inställningen med.
Star Wars: The Old Republic

Star Wars: The Old Republic

2011
