Intel Iris Graphics 540

Intel Iris Graphics 540

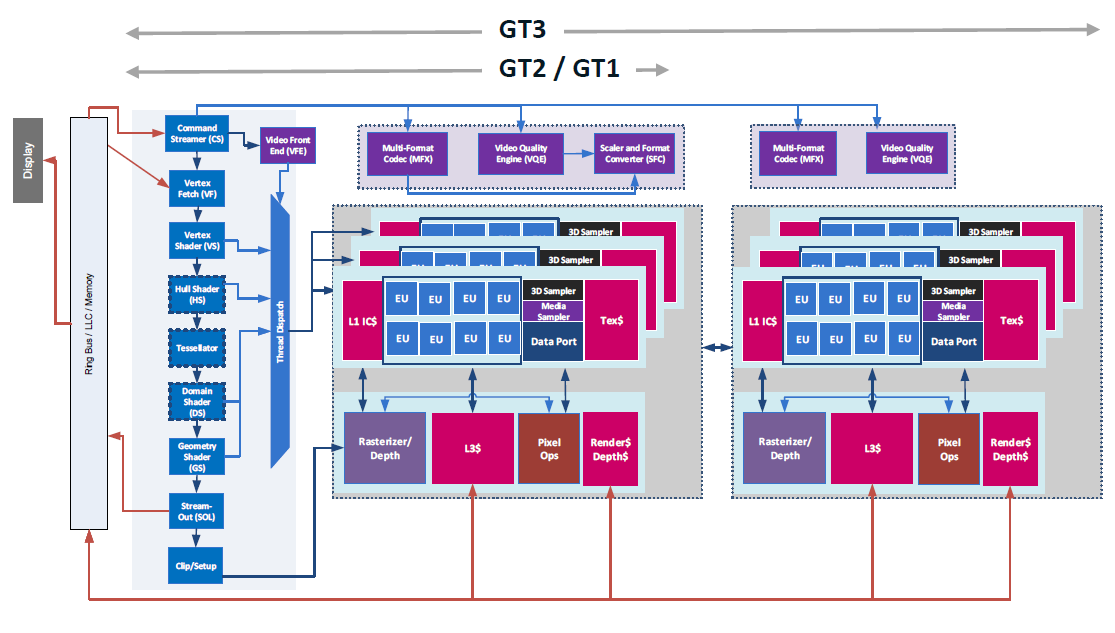

Intel Iris Graphics 540 (GT3e) är en integrerad grafikenhet i Skylake-generationen och efterföljare till HD Graphics 6000 (Broadwell). Iris Graphics 540 används i 15-wattsprocessorer och har 64 MB dedikerat eDRAM-minne. GT3e-versionen har 48 exekveringsenheter (EU:s) på upp till 1050 MHz (beroende på CPU-modell).

Förutom sin eDRAM-cache kan Iris 540 använda huvudminnet (2x 64bit DDR3L-1600/DDR4-2133).

Jämfört med Iris Graphics 550 från 28-wattsmodellerna skiljer sig Iris Graphics 540 genom en något lägre maximal klocka och en nästan halverad TDP, vilket begränsar användningen av Turbo Boost i vissa situationer.

Prestanda

Den exakta prestandan med Iris Graphics 540 beror på olika faktorer som minneskonfiguration (DDR3/DDR4) och maximal klockfrekvens. De snabbaste versionerna (Core i7-6650U) bör vara något snabbare än ett dedikerat GeForce 920M och kan hantera moderna spel (2015) i låga eller medelhöga inställningar.

Funktioner

Den reviderade videomotorn avkodar nu H.265/HEVC helt i hårdvaran och är därför mycket mer effektiv än tidigare. Skärmar kan anslutas via DP 1.2/EDP 1.3 (max. 3840 x 2160 @ 60 Hz), medan HDMI-gränssnittet är begränsat till den äldre versionen 1.4a (max. 3840 x 2160 @ 30 Hz). Men HDMI 2.0 kan användas med en Displayport-omvandlare. Upp till tre bildskärmar kan vara anslutna samtidigt.

Strömförbrukning

Iris Graphics 540 kan hittas i mobila processorer med 15 W TDP och är därför lämpad för små bärbara datorer och ultrabooks.

TillverkareIntel
Gen. 9 Serie
Iris Pro Graphics P580 72 @ 350 - 1100 (Boost) MHzeDRAM + 64/128 Bit
Iris Pro Graphics 580 72 @ 350 - 1050 (Boost) MHzeDRAM + 64/128 Bit
Iris Graphics 550 48 @ 300 - 1100 (Boost) MHzeDRAM + 64/128 Bit
Iris Graphics 540 48 @ 300 - 1050 (Boost) MHzeDRAM + 64/128 Bit
HD Graphics 530 24 @ 350 - 1150 (Boost) MHz64/128 Bit
HD Graphics 520 24 @ 300 - 1050 (Boost) MHz64/128 Bit
HD Graphics 515 24 @ 300 - 1000 (Boost) MHz64/128 Bit
HD Graphics 610 12 @ 300 - 950 (Boost) MHz64/128 Bit
HD Graphics 510 12 @ 300 - 950 (Boost) MHz64/128 Bit
UHD Graphics 605 18 @ 300 - 750 (Boost) MHz64/128 Bit
HD Graphics 505 18 @ 300 - 750 (Boost) MHz64/128 Bit
UHD Graphics 600 12 @ 300 - 700 (Boost) MHz64/128 Bit
HD Graphics 500 12 @ 300 - 700 (Boost) MHz64/128 Bit
KodnamnSkylake GT3e
ArkitekturIntel Gen. 9 (Skylake)
Pipelines48 - unified
Kärnhastighet300 - 1050 (Boost) MHz
MinnesbusseDRAM + 64/128 Bit
MinnestypeDRAM
Max. minne64 MB
Delat minneja
DirectXDirectX 12 (FL 12_1)
Teknologi14 nm
FunktionerQuickSync
Lanseringsdatum01.09.2015
CPUGPU Base SpeedGPU Boost / Turbo
Intel Core i7-6650U2 x 2200 MHz, 15 W300 MHz1050 MHz
Intel Core i7-6560U2 x 2200 MHz, 15 W300 MHz1050 MHz
Intel Core i5-6360U2 x 2000 MHz, 15 W300 MHz1000 MHz
Intel Core i5-6260U2 x 1800 MHz, 15 W300 MHz950 MHz
min. - max.300 - 300 MHz950 - 1050 MHz

Prestandatester

3DMark - Ice Storm Unlimited Graphics Score 1280x720 offscreen
min: 116490     avg: 126223     median: 126078 (27%)     max: 136248 Points
3DMark - Ice Storm Extreme Graphics 1920x1080
min: 45185     avg: 56791.5     median: 56791.5 (8%)     max: 68398 Points
3DMark - Cloud Gate Standard Score 1280x720
min: 6730     avg: 7254.5     median: 7235 (15%)     max: 7822 Points
3DMark - Cloud Gate Standard Graphics 1280x720
min: 9392     avg: 10896.2     median: 11327 (6%)     max: 11893 Points
3DMark - Fire Strike Score 1920x1080
min: 1106     avg: 1268     median: 1354 (5%)     max: 1395 Points
3DMark - Fire Strike Graphics 1920x1080
min: 1193     avg: 1358.2     median: 1448 (4%)     max: 1479 Points
3DMark - Ice Storm Standard Graphics 1280x720
min: 67714     avg: 81160     median: 82680.5 (11%)     max: 91565 Points
3DMark 11 - Performance 1280x720
min: 2039     avg: 2339.8     median: 2364 (8%)     max: 2624 points
3DMark 11 - Performance GPU 1280x720
min: 1898     avg: 2186.5     median: 2211.5 (4%)     max: 2450 points
Intel Graphics Media Accelerator (GMA) 3600
...
Intel Iris Graphics 540
AMD Radeon R6 M255DX 1%
AMD Radeon R7 M445 1%
NVIDIA GeForce 930MX 1%
AMD FirePro W4190M 2%
AMD Radeon R7 M440 3%
NVIDIA GeForce GTX 550 Ti 4%
Intel Iris Plus Graphics 640 4%
...
NVIDIA GeForce GTX 1070 SLI (Desktop) 1852%
0%
100%
3DMark Vantage
P Result 1280x1024 +
P GPU no PhysX 1280x1024 +
3DMark 06 Standard 1280x1024 +
Unigine Valley 1.0 - Extreme HD DirectX 1920x1080
6.5 fps (5%)
SPECviewperf 12
Solidworks (sw-03) 1900x1060 +
Siemens NX (snx-02) 1900x1060 +
Showcase (showcase-01) 1900x1060 +
Medical (medical-01) 1900x1060 +
Maya (maya-04) 1900x1060 +
Energy (energy-01) 1900x1060 +
Creo (creo-01) 1900x1060 +
Catia (catia-04) 1900x1060 +
3ds Max (3dsmax-05) 1900x1060 +
Cinebench R10 Shading 32Bit +
Cinebench R11.5 OpenGL 64Bit +
Cinebench R15
OpenGL 64Bit +
Ref. Match 64Bit +
GFXBench (DX / GLBenchmark) 2.7
T-Rex HD Offscreen C24Z16 1920x1080 +
T-Rex HD Onscreen C24Z16 +
GFXBench 3.0 - Manhattan Offscreen OGL off screen
86 fps (16%)
GFXBench 3.0 - Manhattan Onscreen OGL on screen
58.7 fps (16%)
GFXBench - Car Chase Offscreen off screen
42 fps (11%)
GFXBench - Car Chase Onscreen on screen
38.2 fps (33%)
LuxMark v2.0 64Bit - Room GPUs-only
min: 258     avg: 291.8     median: 301.5 (6%)     max: 306 Samples/s
LuxMark v2.0 64Bit - Sala GPUs-only
min: 614     avg: 700.3     median: 712.5 (7%)     max: 762 Samples/s
ComputeMark v2.1 - Normal, Score 1024x600
min: 1257     avg: 1483.3     median: 1525.5 (7%)     max: 1625 Points
- Bredd på benchmark-värden för det här grafikkortet
- Genomsnittliga benchmark-värden för det här grafikkortet
* Smaller numbers mean a higher performance

Speltester

Följande tester/benchmarks kommer från våra laptoprecensioner. Prestandan beror på typen av grafikminne, klockfrekvens, processor, systeminställningar och operativsystem. Resultaten är därför inte nödvändigtvis representativa för alla bärbara datorer med denna GPU. För detaljerad information om resultaten, klicka på fps-värdet.

låg 1280x720
17.3  fps    + Jämför
» Testerna indikerar att spelet inte är spelbart med de testade inställningarna.
låg 1280x720
30  fps    + Jämför
med. 1366x768
27.3  fps    + Jämför
» Testerna indikerar att spelet inte är spelbart med de testade inställningarna.
låg 1280x720
55.3  fps    + Jämför
med. 1366x768
38.6  fps    + Jämför
hög 1920x1080
14.3  fps    + Jämför
» Spelbart med alla testade laptops med inställningen med.
låg 1280x720
112  fps    + Jämför
med. 1366x768
76  fps    + Jämför
hög 1920x1080
30.6  fps    + Jämför
ultra 1920x1080
19.1  fps    + Jämför
» Spelbart med alla testade laptops med inställningen med.
låg 1280x720
43.4  fps    + Jämför
med. 1366x768
25.3  fps    + Jämför
hög 1920x1080
12.6  fps    + Jämför
» Spelbart med alla testade laptops med inställningen låg
Mafia 3

Mafia 3

2016
låg 1280x720
11.3  fps    + Jämför
» Testerna indikerar att spelet inte är spelbart med de testade inställningarna.
FIFA 17

FIFA 17

2016
låg 1280x720
61 (!)  fps    + Jämför
med. 1366x768
72 (!)  fps    + Jämför
