NVIDIA GeForce GTX 970M SLI

NVIDIA GeForce GTX 970M SLI

Nvidia GeForce GTX 970M SLI är en DirectX 11-kompatibel grafiklösning i prestandaklassen för bärbara datorer. Det lanserades hösten 2014 och består av två GTX 970M (Maxwell GM204-arkitekturen, 28 nm) i SLI-läge. Kretsen som används återfinns även i GTX 980M och flertalet stationära grafikkort. Klockfrekvenserna är vanligen samma som i ett enskilt 970M (924 MHz GPU och 1250 MHz minne).

Arkitektur

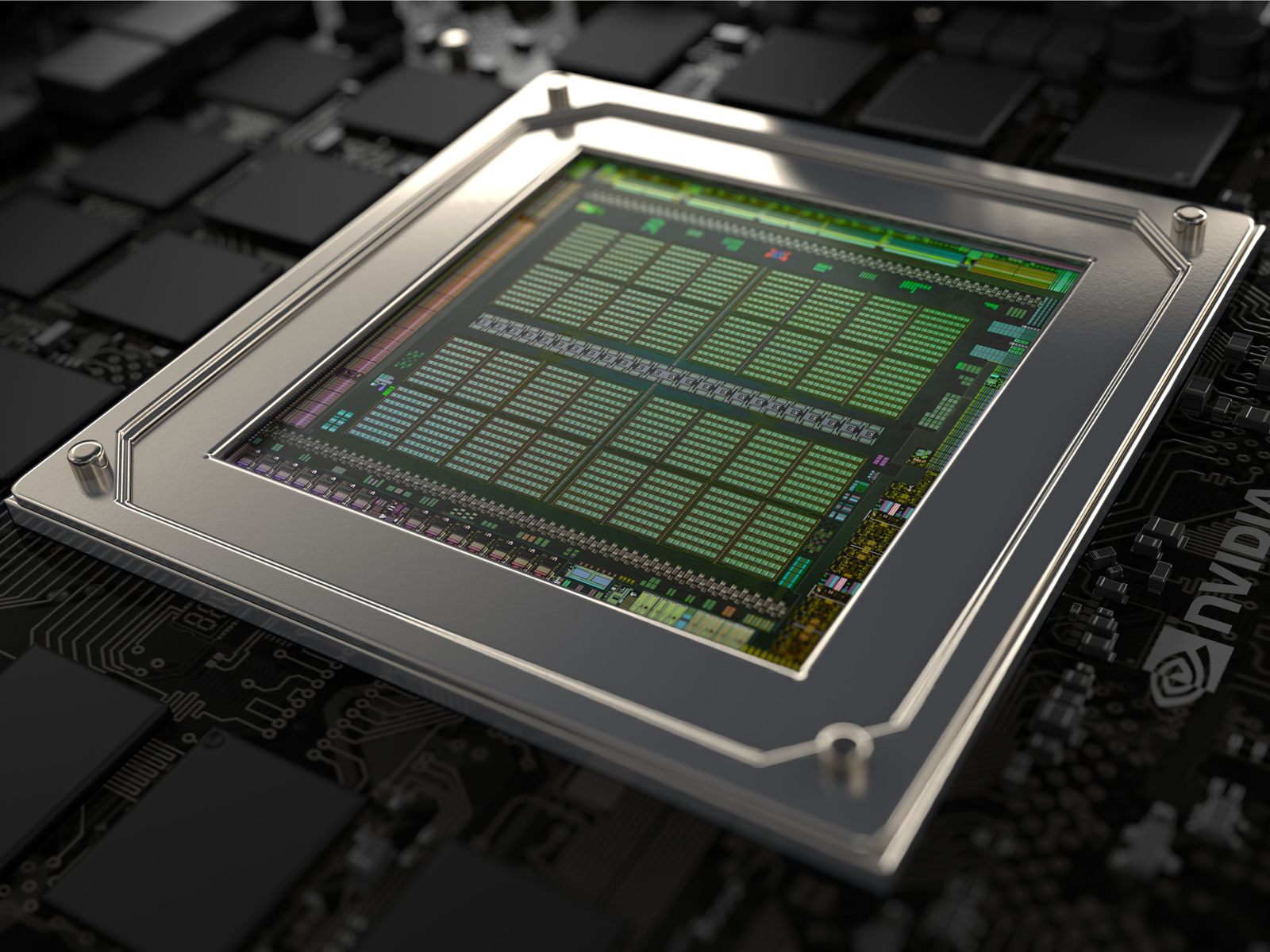

Precis som GM107-kretsen i mellanklassen (GeForce GTX 860M), är GM204 baserad på Nvidias nya Maxwellarkitektur, som ersätter Keplergenerationen. Bland annat har Nvidia omstrukturerat de strömmande multiprocessorerna (SMM) för att öka arbetsbelastningen och effektiviteten. Nu innehåller varje SMM bara 128 shaders och 8 TMUs, vilket är märkbart mindre än en motsvarande Kepler-GPU. GM204 har fyra GPCs, och var och en består av fyra SMMs, Men i GeForce GTX 970M har Nvidia avaktiverat 6 av 16 SMMs. Därför är bara 1280 shader-ALUs och 80 TMUs aktiva. Dessutom finns det 48 ROPs i fyra kluster med 16 enheter vardera.

Minnesgränssnittet har en bandbredd på 192 bitar (3x64 bitar). Tack vare en förbättrad komprimeringsalgoritm, bör anslutningen till GDDR5-minnet vara betydligt mer effektiv per MHz. Dessutom har L1 (96 kB per SMM) och L2 cache (2 MB) ökats betydligt för att minska behovet av extra bandbredd.

Även om både GM107 och GM204 tillhör Maxwellgenerationen har den nyare och större GM204 flera nya funktioner och förändringar. Bortsett från den förbättrade polymorfa motorn i SSM:erna, är det också den första Nvidiakretsen med stöd för DirectX 11.2.

Prestanda

Med rätt stöd från drivrutinerna kan prestandan med SLI nästan dubblas jämfört med ett enskilt kort. 970M SLI är ungefär 10 procent snabbare än den förra generationens snabbaste grafiklösning, 880M SLI och är därmed den näst snabbaste mobila grafiklösningen på marknaden 2014. Endast den betydligt dyrare lösningen 980M SLI är snabbare (ca 30%). 970M SLI har ändå fullt tillräckligt med kraft för att köra alla spel från 2014 eller tidigare med maximala inställningar i mycket hög upplösning.

Egenskaper

De flesta av funktionerna är identiska med GeForce GTX 800M-serien. GTX 970M kan utnyttja upp till fyra aktiva skärmar möjligt, men det kommer sannolikt att minska på grund av Optimus. Skärmarna kan anslutas med en maximal upplösning på 3840 x 2160 pixlar via Displayport 1.2 eller HDMI 2.0  (ingen HDCP vid 4K). HD-ljudformat som Dolby True HD och DTS HD kan strömmas till en kompatibel mottagare. Liksom med tidigare modeller stöds inte 3D Vision i kombination med Optimus.

Den uppdaterade videoprocessorn VP6 stöder vanliga format som H.264 och kan även avkoda och koda H.265 med en upplösning på upp till 4K via API:et NVENC. Flera parallella strömmar, som bild-i-bild i en Blu-ray-film, är också möjliga.

Andra nya funktioner i GTX 900M-serien, som också delvis stöds av äldre kort, inkluderar Battery Boost (längre batteritid under spel), Shadowplay (inspelning av spelvideo i upp till 4K60p och 130 Mbit/s) och Gamestream (strömning av spel till Nvidia Shield-konsolen).

Strömförbrukning

Strömförbrukningen med GeForce GTX 970M inklusive MXM-kort och minne bör vara ungefär samma som GTX 870M, som har en TDP på 100 W. Med två kort dubblas alltså strömförbrukningen till ca 200W. Även om prestandan per Watt ökats väsentligt, trots den identiska tillverkningsprocessen (28 nm), kan 970M SLI bara användas i riktigt stora och tunga bärbara speldatorer med kraftfulla kylsystem.

TillverkareNVIDIA
GeForce GTX 900M Serie
GeForce GTX 980M SLI 3072 @ 1038 - 1127 (Boost) MHz2x 256 Bit @ 5000 MHz
GeForce GTX 970M SLI 2560 @ 924 - 1038 (Boost) MHz2x 192 Bit @ 5000 MHz
GeForce GTX 965M SLI 2048 @ 924 - 950 (Boost) MHz2x 128 Bit @ 5000 MHz
GeForce GTX 980M 1536 @ 1038 - 1127 (Boost) MHz256 Bit @ 5000 MHz
GeForce GTX 970M 1280 @ 924 - 1038 (Boost) MHz192 Bit @ 5000 MHz
GeForce GTX 965M 1024 @ 924 / 935 - 950 / 1151 (Boost) MHz128 Bit @ 5000 MHz
GeForce GTX 960M 640 @ 1096 - 1202 (Boost) MHz128 Bit @ 5000 MHz
GeForce GTX 950M 640 @ 914 - 993 - 1124 (Boost) MHz128 Bit @ 1800 - 5000 MHz
ArkitekturMaxwell
Pipelines2560 - unified
Kärnhastighet924 - 1038 (Boost) MHz
Minneshastighet5000 MHz
Minnesbuss2x 192 Bit
MinnestypGDDR5
Max. minne2x 6144 MB
Delat minnenej
DirectXDirectX 12 (FL 12_1), Shader 5.0
Antal transistorer2x 5200 Miljon
Teknologi28 nm
FunktionerBattery Boost, GameStream, ShadowPlay, GPU Boost 2.0, Optimus, PhysX, CUDA, SLI, GeForce Experience
Laptopstorlekstor
Lanseringsdatum07.10.2014

Prestandatester

3DMark - Ice Storm Unlimited Graphics Score 1280x720 offscreen
256573 Points (48%)
3DMark - Ice Storm Extreme Graphics 1920x1080
256080 Points (35%)
3DMark - Cloud Gate Standard Score 1280x720
min: 23191     avg: 25744.5     median: 25556 (41%)     max: 28674 Points
3DMark - Cloud Gate Standard Graphics 1280x720
min: 88044     avg: 96256.5     median: 96943 (53%)     max: 103095 Points
3DMark - Fire Strike Score 1920x1080
min: 10621     avg: 10865.2     median: 10741 (40%)     max: 11358 Points
3DMark - Fire Strike Graphics 1920x1080
min: 14231     avg: 14776     median: 14759 (36%)     max: 15354 Points
3DMark - Ice Storm Standard Graphics 1280x720
min: 157047     avg: 276540     median: 303556 (40%)     max: 342001 Points
3DMark 11 - Performance 1280x720
min: 14203     avg: 14633     median: 14514 (41%)     max: 15300 points
3DMark 11 - Performance GPU 1280x720
min: 18249     avg: 19109     median: 18870 (37%)     max: 20447 points
Intel Graphics Media Accelerator (GMA) 3600
...
NVIDIA GeForce GTX 1660 Ti Max-Q -9%
AMD Radeon RX 470 (Desktop) -8%
AMD Radeon RX 5500M -8%
AMD Radeon RX 480 (Desktop) -6%
AMD Radeon RX 570 (Desktop) -1%
NVIDIA Quadro RTX 3000 (Laptop) 0%
NVIDIA GeForce GTX 970M SLI
AMD Radeon RX 580 (Desktop) 1%
NVIDIA GeForce GTX 1660 Ti (Laptop) 4%
NVIDIA GeForce RTX 2060 (Laptop) 8%
NVIDIA GeForce RTX 2070 Max-Q 13%
NVIDIA GeForce GTX 1660 Ti (Desktop) 16%
NVIDIA GeForce GTX 980 Ti 21%
...
NVIDIA GeForce RTX 2080 Ti (Desktop) 147%
0%
100%
3DMark Vantage
P Result 1280x1024 +
P GPU no PhysX 1280x1024 +
3DMark 06 Standard 1280x1024 +
Unigine Heaven 3.0 - DX 11, Normal Tessellation, High Shaders 1920x1080
168.5 fps (63%)
SPECviewperf 12
Solidworks (sw-03) 1900x1060 +
Siemens NX (snx-02) 1900x1060 +
Showcase (showcase-01) 1900x1060 +
Medical (medical-01) 1900x1060 +
Maya (maya-04) 1900x1060 +
Energy (energy-01) 1900x1060 +
Creo (creo-01) 1900x1060 +
Catia (catia-04) 1900x1060 +
Cinebench R10 Shading 32Bit +
Cinebench R11.5 OpenGL 64Bit +
Cinebench R15
OpenGL 64Bit +
Ref. Match 64Bit +
GFXBench 3.0 - Manhattan Offscreen OGL off screen
259 fps (47%)
GFXBench 3.0 - Manhattan Onscreen OGL on screen
74.8 fps (20%)
LuxMark v2.0 64Bit - Room GPUs-only
min: 2163     avg: 2187     median: 2187 (41%)     max: 2211 Samples/s
LuxMark v2.0 64Bit - Sala GPUs-only
min: 3744     avg: 3818.5     median: 3818 (35%)     max: 3893 Samples/s
ComputeMark v2.1 - Normal, Score 1024x600
min: 5307     avg: 5327.5     median: 5327 (19%)     max: 5348 Points
- Bredd på benchmark-värden för det här grafikkortet
- Genomsnittliga benchmark-värden för det här grafikkortet
* Smaller numbers mean a higher performance

Speltester

Följande tester/benchmarks kommer från våra laptoprecensioner. Prestandan beror på typen av grafikminne, klockfrekvens, processor, systeminställningar och operativsystem. Resultaten är därför inte nödvändigtvis representativa för alla bärbara datorer med denna GPU. För detaljerad information om resultaten, klicka på fps-värdet.

låg 1280x720
107.6  fps    + Jämför
med. 1366x768
102.5  fps    + Jämför
hög 1920x1080
90.7  fps    + Jämför
ultra 1920x1080
68.1  fps    + Jämför
4K 3840x2160
37.1  fps    + Jämför
» Spelbart med alla testade laptops med inställningen ultra
Additional Benchmarks
Medium / Off 1920x1080
102.1
låg 1280x720
60.7  fps    + Jämför
med. 1366x768
60.3  fps    + Jämför
hög 1920x1080
52.2  fps    + Jämför
ultra 1920x1080
50.2  fps    + Jämför
4K 3840x2160
25.1  fps    + Jämför
» Spelbart med alla testade laptops med inställningen ultra
Additional Benchmarks
Medium / Off 4xAF 1920x1080
59.6
låg 1280x720
161.3  fps    + Jämför
med. 1366x768
129.4  fps    + Jämför
hög 1920x1080
71.9  fps    + Jämför
ultra 1920x1080
54.9  fps    + Jämför
4K 3840x2160
26.2  fps    + Jämför
» Spelbart med alla testade laptops med inställningen ultra
Additional Benchmarks
Medium Preset 4xAF 1920x1080
93.5
låg 1280x720
69  fps    + Jämför
med. 1920x1080
64  fps    + Jämför
hög 1920x1080
63  fps    + Jämför
