ATI Mobility Radeon HD 5870 Crossfire

ATI Mobility Radeon HD 5870 Crossfire

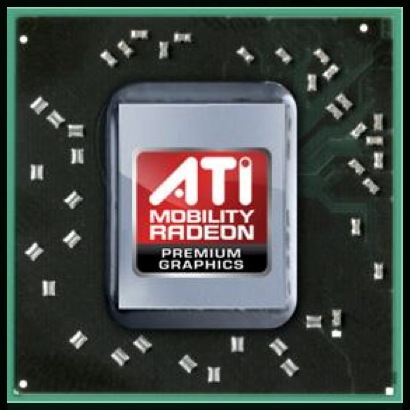

ATI Mobility Radeon HD 5870 Crossfire (CF), eller ATI Mobility Radeon HD5870 X2, är en DirectX 11-kompatibel kombination av två högpresterande grafikkort för bärbara datorer från AMD. Den består av två Mobility HD5870 kort som kopplats ihop i Crossfire-läge (motsvarande Nvidias SLI). I en sådan kombination alterneras renderingen mellan de två individuella grafikkorten (AFR). När grafiklösningen lanserades (i januari 2010) var 5870 CF i kombination med GDDR5-minne den snabbaste grafiklösningen för laptops. Tekniskt sett är kretsen baserad på den stationära Radeon HD 5770 (RV840), men med en lägre klockfrekvens.

Eftersom korten renderar varannan bildruta kan en Crossfire-lösning resultera i mindre hack i renderingen mellan 20 och 30 fps. Det beror på oregelbundna fördröjningar mellan bildrutorna. Därför kan HD 5870 Crossfire behöva en högre bilduppdateringsfrekvens för avbrottsfri spelgrafik.

Minnesgränssnittet i Mobility Radeon 5870 består av två 64-bitars styrenheter, vilket innebär en 128-bitars minnesbuss som kan använda upp till 1024 MB DDR3 eller GDDR5-minne. Om DDR3 används av den laptoptillverkaren sjunker grafikprestandan märkbart.

HD5870 CF har 2x800 MADD-kärnor (eller streamprocessorer) som är grupperade i 2x160 5-dimensionella grupper. Kärnorna stödjer DirectX 11-funktioner i hårdvaran (Tessellation, OIT, efterbearbetning, skuggor, HDR texturkomprimering). Dessutom finns 16 ROPs, 40 TMUs och 40 TAUs på varje krets. Allt som allt har de 2x1040 miljoner transistorerna en teoretisk beräkningskraft på upp till 2x1,12 TFLOPS.

Enligt AMD hade HD 5000-serien också förbättrats vad gäller allmänna beräkningsfunktioner (GPGPU). HD 4000-serien hade inga sådana optimeringar. Därför bör prestandan för ATI Stream, OpenCL och DirectCompute 11 vara betydligt bättre med Mobility 5870 Crossfire.

Jämfört med den föregående generationen (i det här fallet Mobility Radeon HD 4870 X2) ska HD 5870 X2 vara ca 20% snabbare enligt AMD. Detta gäller endast för en GDDR5-version av HD 5870 (annars är minnesbussen en flaskhals). Spelprestandan med CF-lösningen var tillräcklig för alla spel vid lanseringen i hög upplösning och höga detaljinställningar med AA aktiverat. Jämfört med ett GeForce GTX 285 SLI bör 5870 CF vara snabbare (även om SLI-stödet i Nvidias drivrutiner traditionellt varit överlägset).

I Mobility Radeon HD 5000-serien ingår en förbättrad videoprocessor (UVD2) för att avkoda HD-video med grafikkortet. Den nya versionen kan avkoda två HD-strömmar samtidigt, t.ex. för Blu-ray bild-i-bild, om grafikkortet har tillräcklig minnesbandbredd (vilket kan innebära versioner med GDDR5). Sedan Flash 10.1 Beta har 5000-serien också kunnat hjälpa till med avkodning av Flash-HD-video (som YouTube).

En annan funktion hos HD 5000-serien är att den kan överföra HD-ljudformat (som Dolby True HD eller DTS HD Master Audio) med upp till 8 kanaler och 192 kHz/24 bit över HDMI 1.3a.

Precis som de stationära korten i HD 5000-serien stöder Mobility Radeon HD 5870 också Eyefinity, som gör det möjligt att ansluta upp till 6 skärmar till grafikkortet. Naturligtvis beror detta på hur många monitorutgångar den bärbara datorn har och hur de är kopplade. De flesta laptops kan hantera upp till tre skärmar samtidigt (den inbyggda och två externa).

På grund av den höga strömförbrukningen för Mobility Radeon HD 5870 CF är det bara avsedd för större bärbara datorer med bra kylning. Enligt AMD har prestanda per watt-ration och strömförbrukningen vid låg belastning förbättrats tack vare skalbar klockfrekvens och clock gating. Vidare stödjer kretsen PowerXpress (med AMD-chipset) eller Switchable Graphics (Intel) för att växla mellan det dedikerade och det integrerade grafikkortet.

Jämfört med stationära grafikkort ligger Mobility Radeon HD 5870 CF någonstans mellan två Radeon HD 5750 eller HD 5770 i Crossfire-läge baserat på antalet shaders i 5770 och klockfrekvenserna i 5750.

TillverkareATI
Mobility Radeon HD 5800 Serie
Mobility Radeon HD 5870 Crossfire 1600 @ 700 MHz128 Bit @ 1000 MHz
Mobility Radeon HD 5870 800 @ 700 MHz128 Bit @ 1000 MHz
Mobility Radeon HD 5850 800 @ 625 MHz128 Bit @ 2000 MHz
Mobility Radeon HD 5830 800 @ 500 MHz128 Bit @ 800 MHz
KodnamnBroadway-XT
ArkitekturTerascale 2
Pipelines1600 - unified
Kärnhastighet700 MHz
Minneshastighet1000 MHz
Minnesbuss128 Bit
MinnestypDDR3, GDDR3, GDDR5
Max. minne2x1024 MB
Delat minnenej
DirectXDirectX 11, Shader 5.0
Teknologi40 nm
FunktionerEyefinity (up to 6 displays), HD Audio (Dolby True HD, DTS HD), HDMI 1.3a, Avivo HD (UVD2.2)
Laptopstorlekstor
Lanseringsdatum07.01.2010
Information2x1.12 TFLOPS

Prestandatester

3DMark Vantage
P Result 1280x1024 +
P GPU no PhysX 1280x1024 +
3DMark 03 - Standard 1024x768
63595 Points (33%)
3DMark 05 - Standard 1024x768
19079 Points (36%)
3DMark 06 Standard 1280x1024 +
Unigine Heaven 2.1 - high, Tesselation (normal), DirectX11 1280x1024
42.5 fps (19%)
SPECviewperf 11
Siemens NX 1920x1080 +
Tcvis 1920x1080 +
SolidWorks 1920x1080 +
Pro/ENGINEER 1920x1080 +
Maya 1920x1080 +
Lightwave 1920x1080 +
Ensight 1920x1080 +
Catia 1920x1080 +
Windows 7 Experience Index - Gaming graphics
7.2 points (103%)
Windows 7 Experience Index - Graphics
7.2 points (103%)
Cinebench R10 Shading 32Bit +
Cinebench R11.5 OpenGL 64Bit +
- Bredd på benchmark-värden för det här grafikkortet
- Genomsnittliga benchmark-värden för det här grafikkortet
* Smaller numbers mean a higher performance

Speltester

Följande tester/benchmarks kommer från våra laptoprecensioner. Prestandan beror på typen av grafikminne, klockfrekvens, processor, systeminställningar och operativsystem. Resultaten är därför inte nödvändigtvis representativa för alla bärbara datorer med denna GPU. För detaljerad information om resultaten, klicka på fps-värdet.

Fifa 11

Fifa 11

2010
låg 800x600
250.4  fps    + Jämför
med. 1024x768
167.3  fps    + Jämför
hög 1360x768
83.9  fps    + Jämför
ultra 1920x1080
58.7  fps    + Jämför
» Spelbart med alla testade laptops med inställningen ultra
Mafia 2

Mafia 2

2010
låg 800x600
56.7  fps    + Jämför
med. 1024x768
56.6  fps    + Jämför
hög 1360x768
56.9  fps    + Jämför
ultra 1920x1080
56.8  fps    + Jämför
» Spelbart med alla testade laptops med inställningen ultra
låg 1024x768
158.8  fps    + Jämför
med. 1360x768
57.9  fps    + Jämför
hög 1360x768
57.9  fps    + Jämför
ultra 1920x1080
51.2  fps    + Jämför
» Spelbart med alla testade laptops med inställningen ultra
låg 800x600
87.5 fps  fps    + Jämför
med. 1360x768
79.9 fps  fps    + Jämför
hög 1600x900
52.7 fps  fps    + Jämför
ultra 1920x1080
18 fps  fps    + Jämför
» Spelbart med alla testade laptops med inställningen hög
låg 1024x768
113.9 fps  fps    + Jämför
med. 1366x768
103.9 fps  fps    + Jämför
hög 1366x768
96.8 fps  fps    + Jämför
ultra 1920x1080
57.7 fps  fps    + Jämför
» Spelbart med alla testade laptops med inställningen ultra
låg 800x600
163.3 fps  fps    + Jämför
med. 1024x768
97.3 fps  fps    + Jämför
hög 1366x768
95.4 fps
