3D-utskrivna chassin för RC-bilar: Tillverkare utvecklar modulär diy-design
Sex månaders utveckling: Från bräcklig prototyp till hållbart rc-chassi

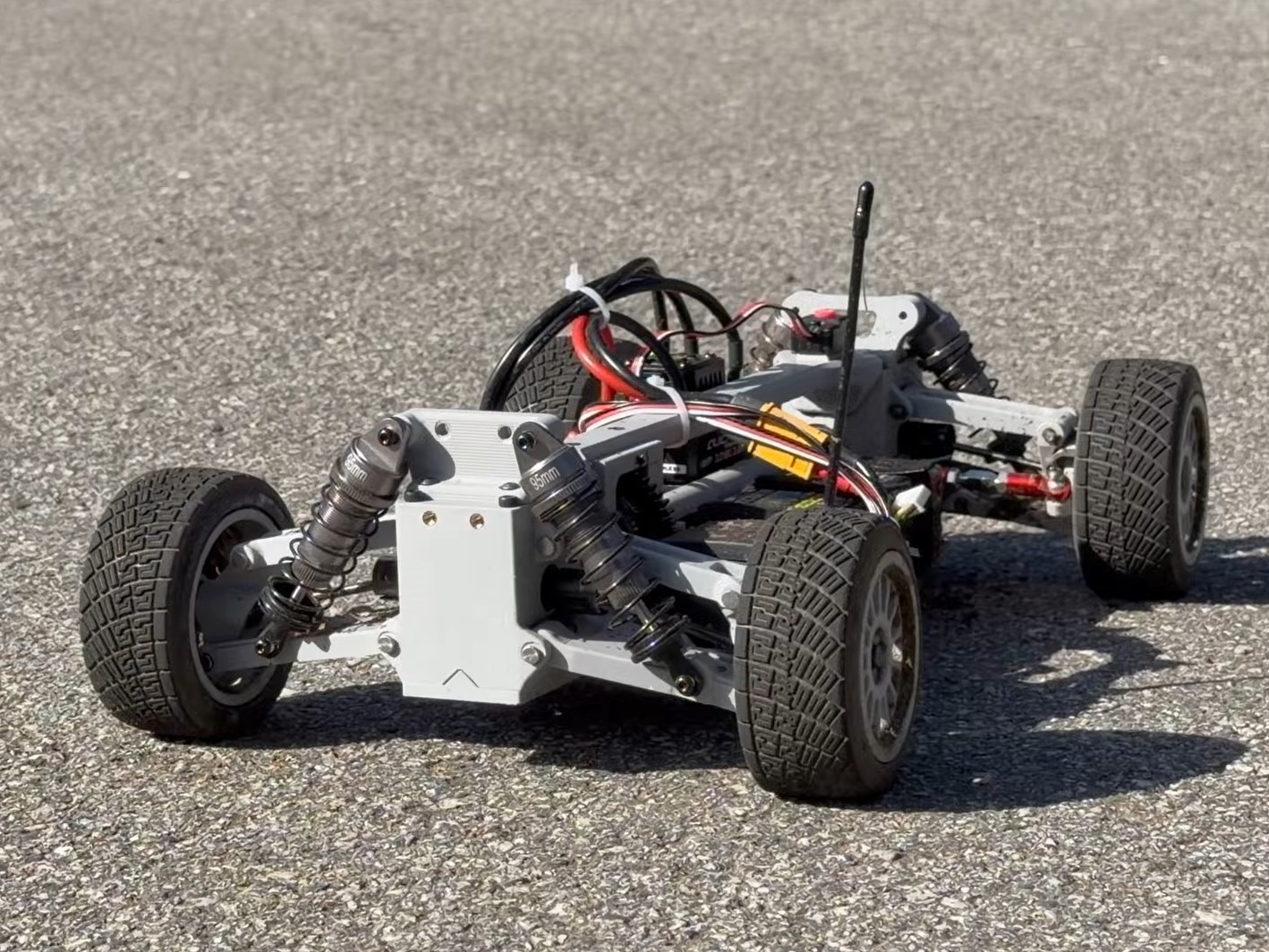

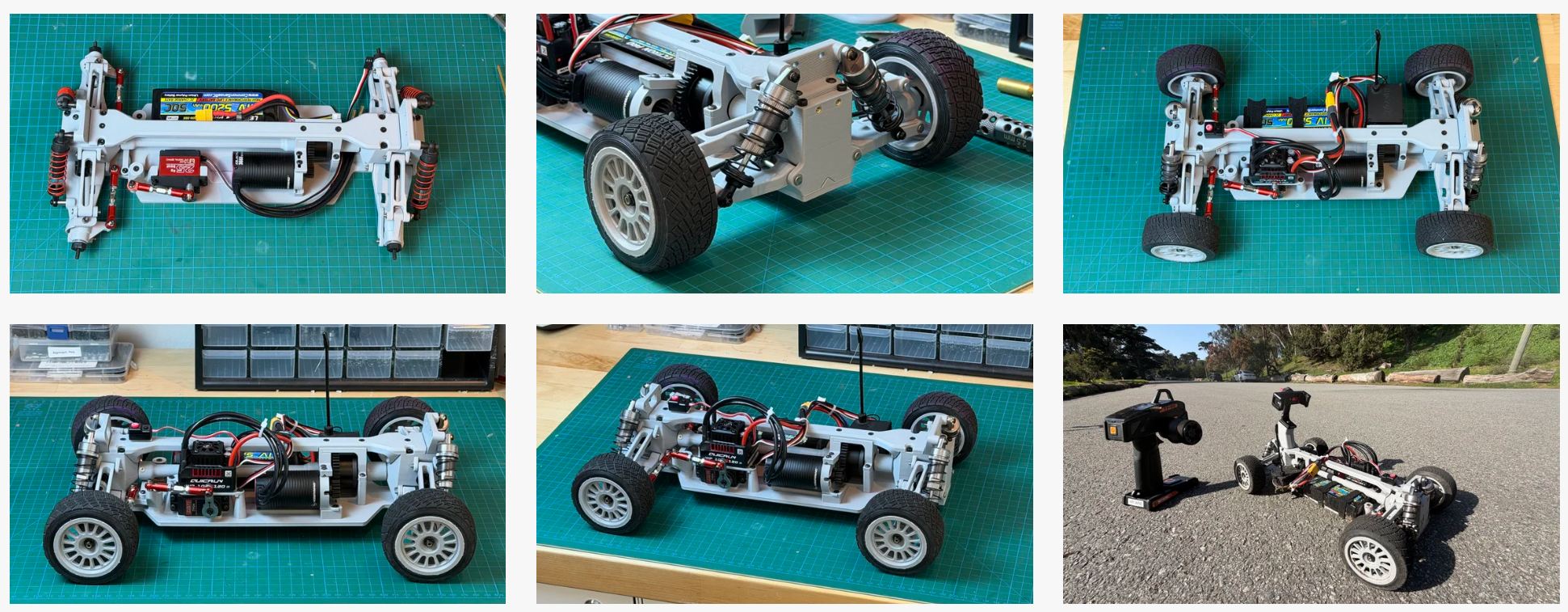

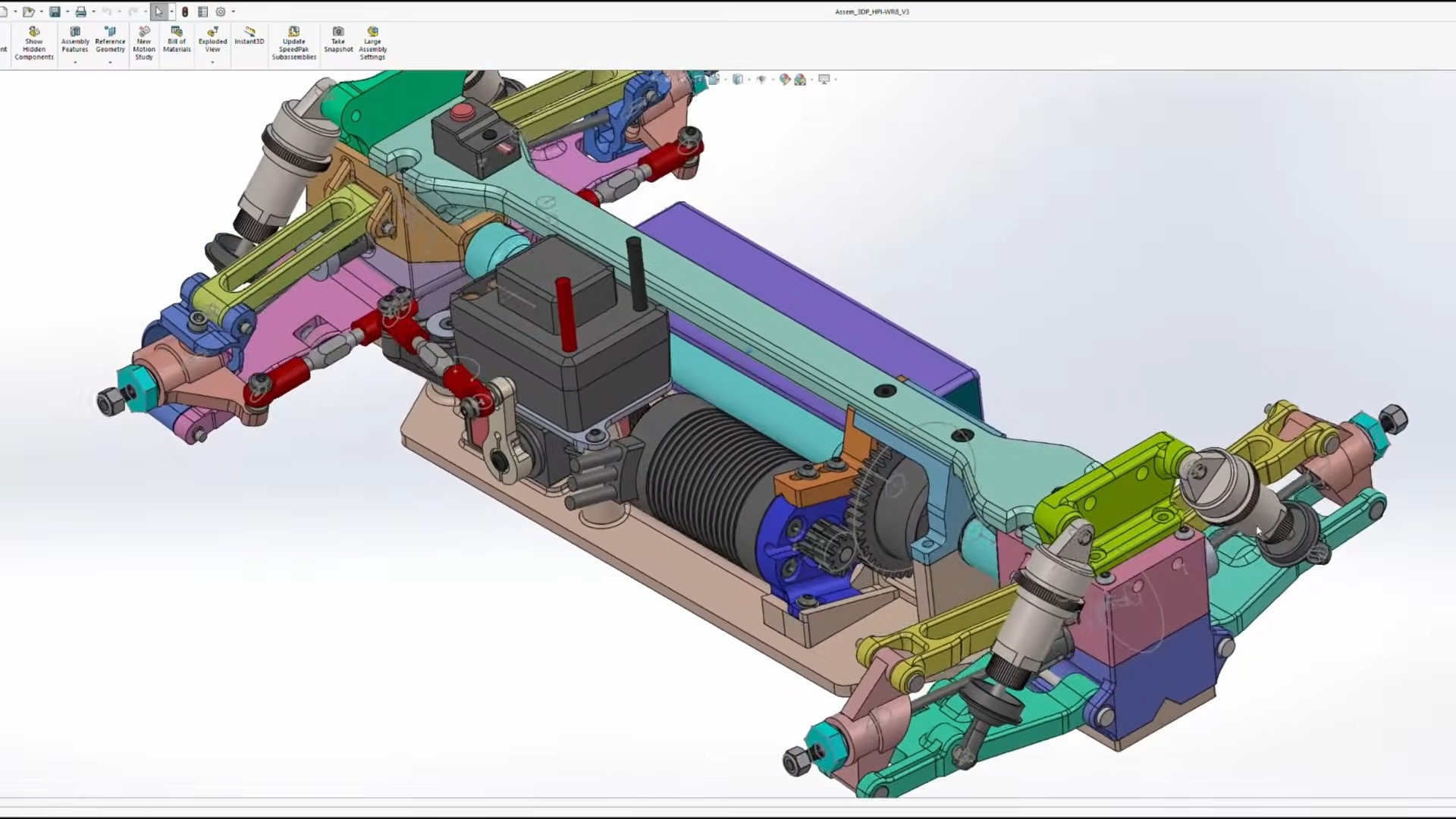

Tillverkarkollektivet curv lab ägnade sex månader åt att utveckla ett helt 3D-utskrivbart chassi för RC-bilar. Tidiga prototyper avslöjade snabbt svagheter: komponenter i drivlinan brast under belastning, fjädringsgeometrin var dåligt utformad och vissa delar gick till och med sönder under de första seriösa testkörningarna. Dessa bakslag blev i slutändan drivkraften för nästa iteration. Resultatet är ett mycket mer hållbart RC-chassi som kan skrivas ut och som klarar tester i verkligheten.
Modulär design: Byt ut trasiga delar istället för att trycka upp allt på nytt
En annan utmärkande egenskap är att delar av systemet kan repareras på ett enkelt sätt. Ett bra exempel är fjädringsfästena, som kan bytas ut utan att hela chassit behöver tryckas om. Detta gör det lätt att experimentera med olika stötdämparuppsättningar. Användarna kan också skriva ut och fästa sina egna specialdesigner.
PETG som materialval
Teamet valde PETG som primärmaterial - en plast som erbjuder en bra balans mellan styrka och flexibilitet samtidigt som den är lätt att skriva ut. Vissa komponenter som utsattes för högre påfrestningar behövde omkonstrueras och förstärkas. För att uppnå detta optimerades väggtjocklekar och fyllnadsmönster ytterligare.
Problem med drivlinan lösta: GPM-differentialer ersätter lagerfästen av plast
Drivlinan visade sig vara en av de svåraste utmaningarna. I de tidiga versionerna slets kullagren av stål snabbt ned eller förstörde till och med de mjukare lagerhållarna av plast. Lösningen blev att ersätta hårt belastade delar med stålkomponenter från hyllan, inklusive GPM-differentialer, som visade sig vara betydligt mer hållbara.
Drivaxlarna orsakade också problem i början, då de ibland gick av under vridbelastning. Teamet löste detta genom att ändra utskriftsriktningen till en longitudinell inriktning, vilket kraftigt ökade axlarnas strukturella styrka.
Projekt med öppen källkod: Utskriftsfiler, stycklistor och monteringsanvisningar

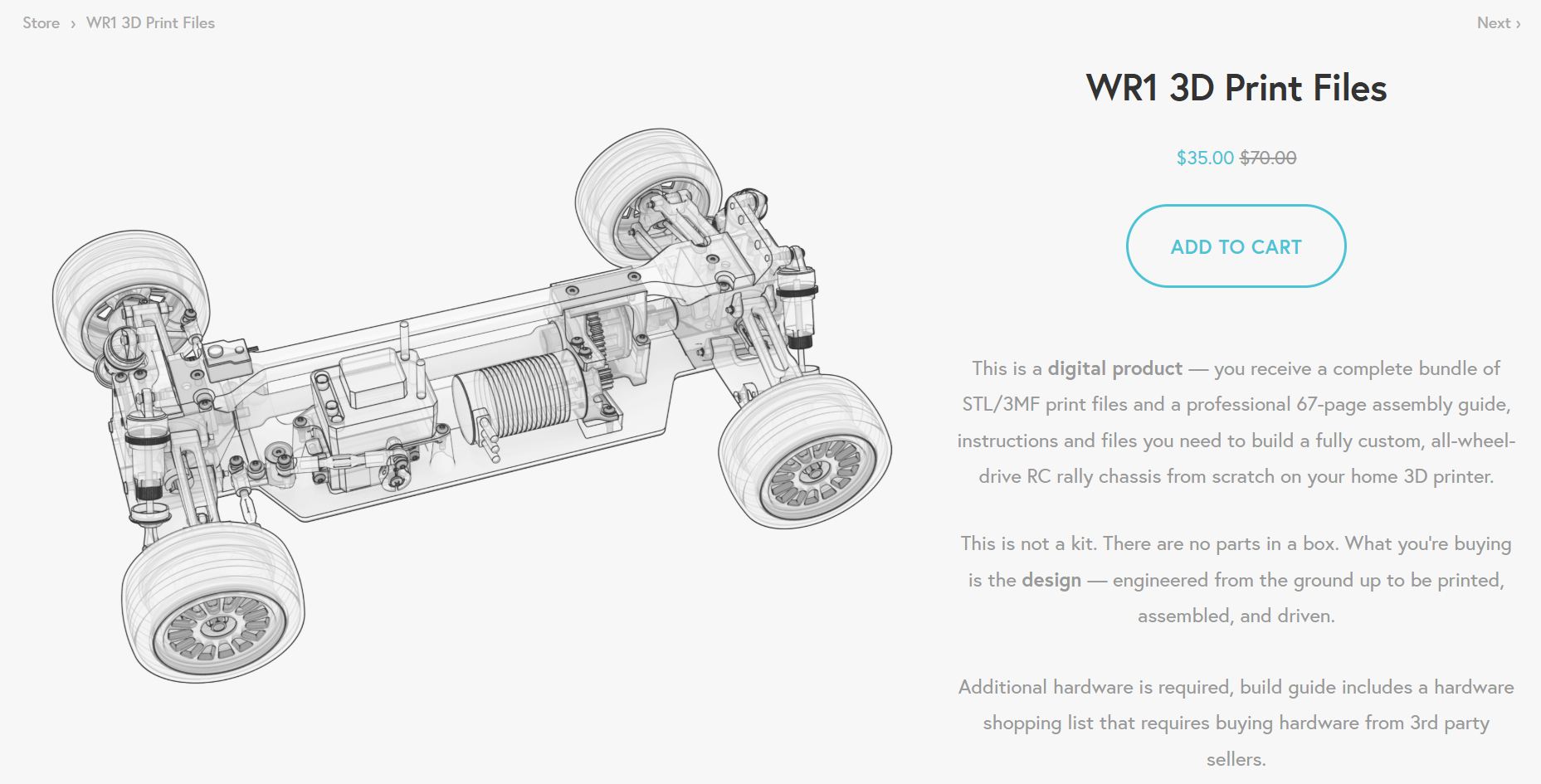

Ursprungligen var alla utskriftsfiler, monteringsanvisningar och reservdelslistor tillgängliga gratis. Under tiden har teamet börjat sälja åtminstone skrivarfilerna. 3D-filerna för chassit, som kallas WR1, kostar för närvarande 35 dollar.
I paketet ingår STL/3MF-filerna samt en detaljerad 67-sidig byggguide som förklarar hur man monterar ett komplett AWD RC-rallychassi i 1/8-skala från grunden med hjälp av en 3D-skrivare i hemmet.
På projektets webbplats https://www.curvlab.com/verkar monteringsanvisningarna och en inköpslista för alla nödvändiga extra delar fortfarande vara fritt tillgängliga. Teamet bedömer byggandet som nybörjarnivå. Att skriva ut alla delar beräknas ta cirka 17 timmar, medan slutmonteringen endast bör ta cirka 1,5 timmar.
