Massiv Nintendo Switch 2-läcka avslöjar CPU / GPU-specifikationer och emulerar prestanda i verkligheten

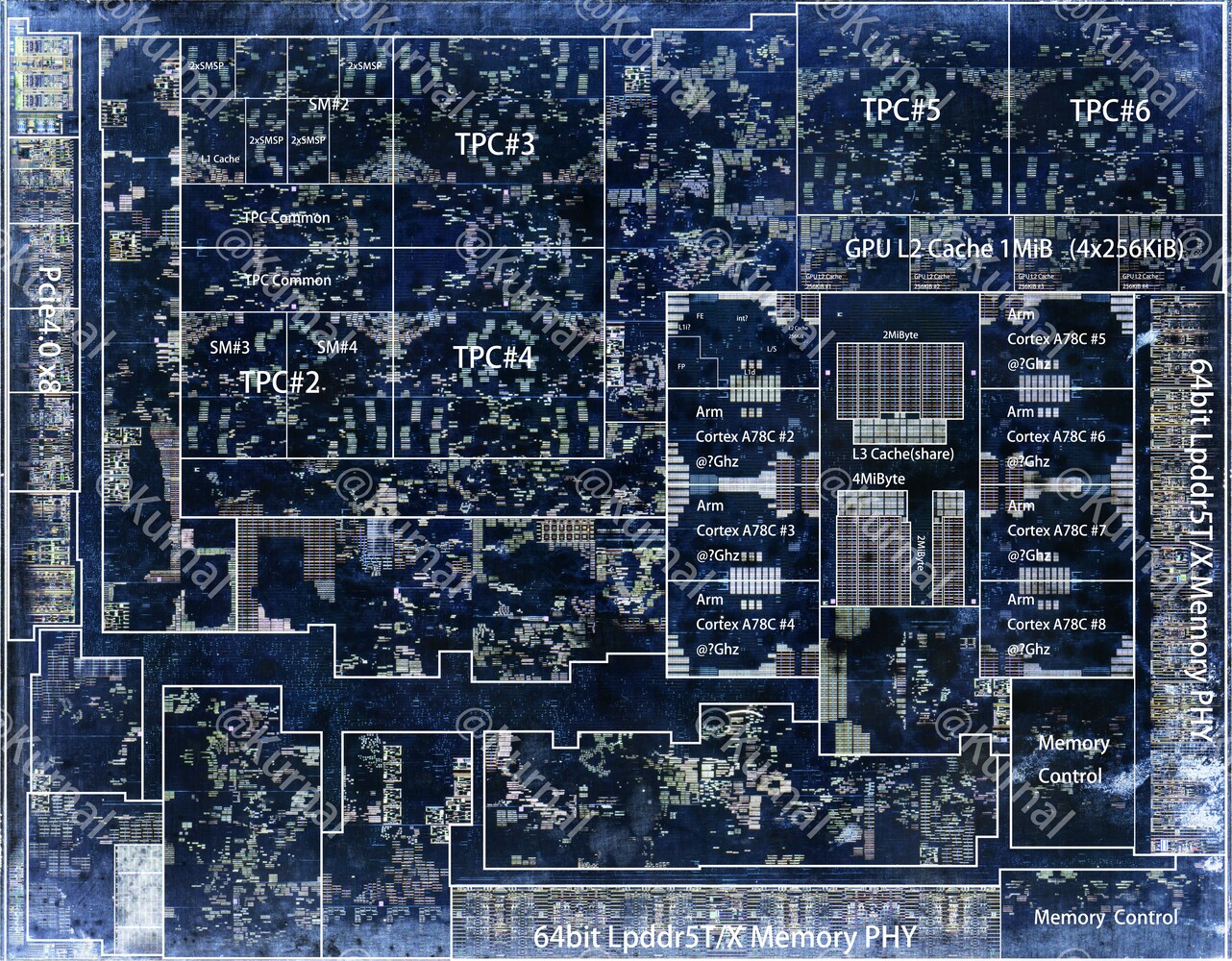

Kurnalsalts, en välkänd expert på expert på att plocka isär halvledarehar nu visat oss vad som drev Nintendo Switch 2. Vi har en detaljerad die shot som visar oss vad som får Tegra T239-chipet att ticka. Det har en yta på 207 mm2, vilket gör det nästan dubbelt så stort som det Nvidia-chip som finns på den ursprungliga Nintendo Switch. Och i motsats till vår tidigare rapport har den inte en tri-cluster CPU med en första Cortex-X1-kärna.
Istället har den åtta Cortex-A78c-kärnor som arbetar i tandem med varandra. Deras maximala klockhastighet är okänd vid denna tidpunkt. För GPU:n använder den en Nvidia Ampere SKU, med 1 536 CUDA-kärnor fördelade på 6 TPC:er. Den tillverkas på Samsungs 8N-nod, samma som används för att tillverka Ampere GPU:er. Detta avfärdar effektivt tidigare påståenden om att Switch 2:s T239 skulle vara en 5 nm die-shrunk-version.

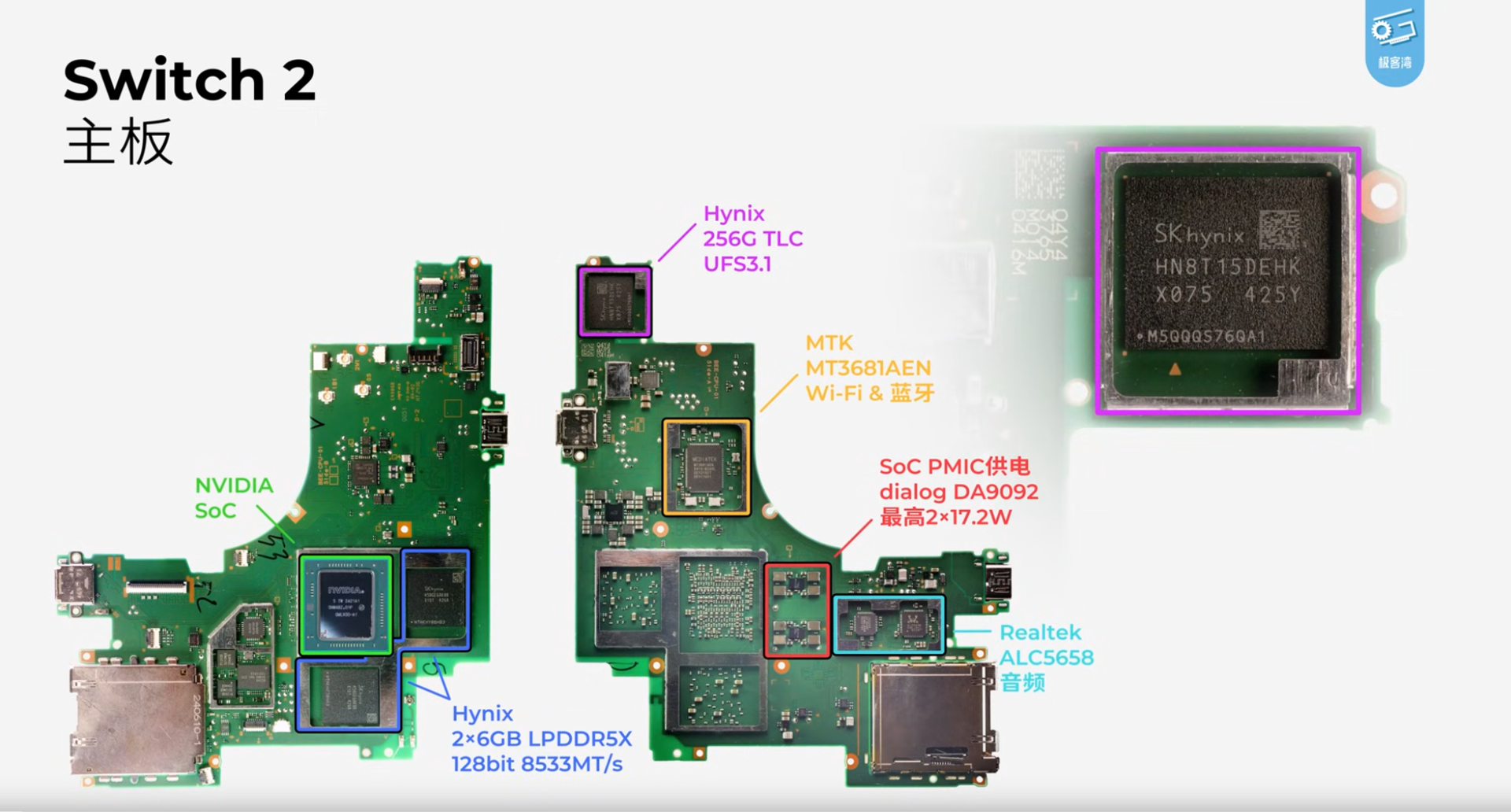

Geekerwan rev också ner Nintendo Switch 2-moderkortet för att avslöja dess viktiga bitar. Till att börja med har det två 6 GB LPDDR5X-8,533-moduler från SK Hynix, men konsolen kommer inte att köra den i full hastighet. De andra komponenterna inkluderar en 256 GB SK Hynix UFS 3.1-modul, en Wi-Fi-antenn från MediaTek och ett RealTek-ljudchip.

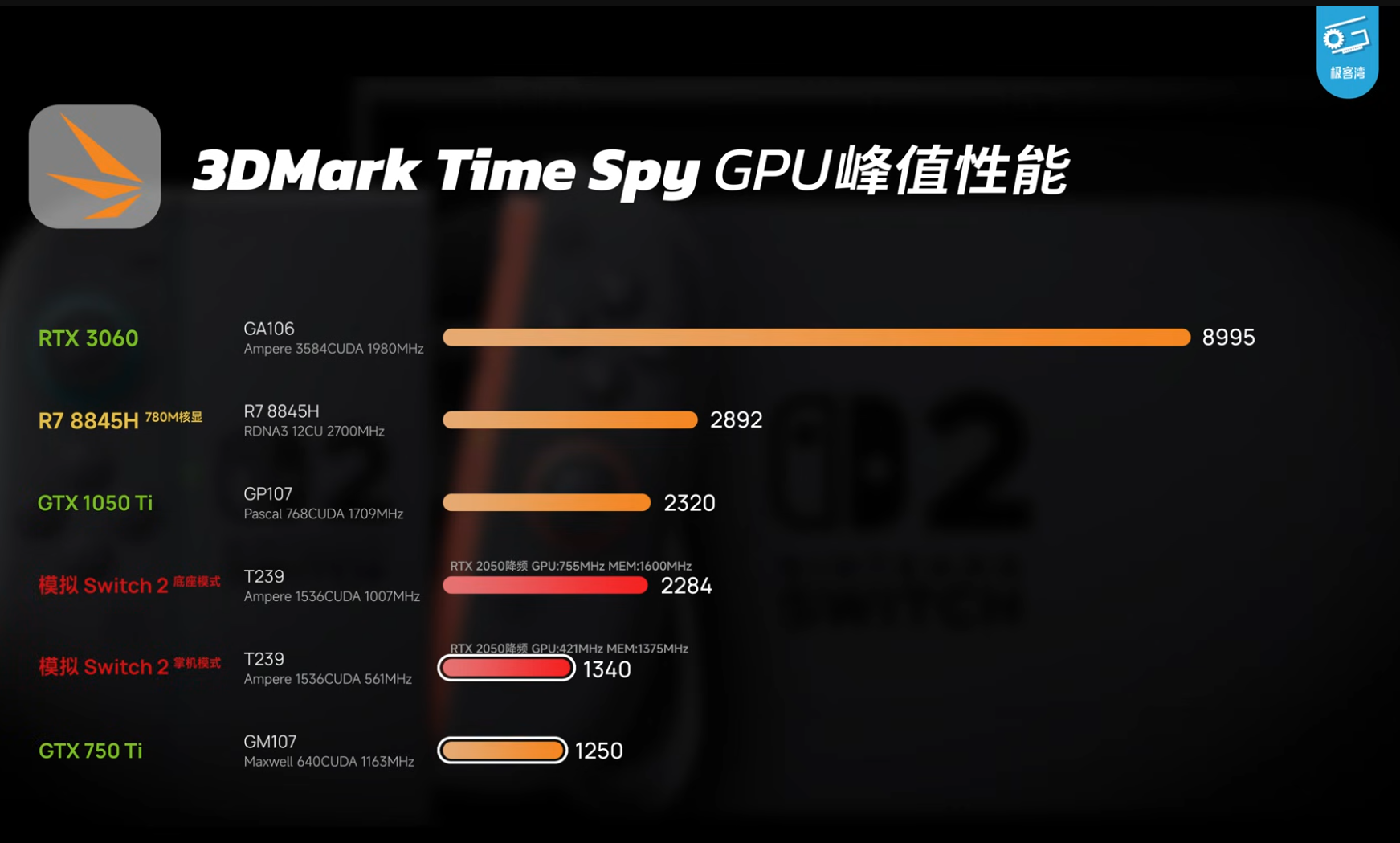

Med tanke på att Switch 2 inte är ute ännu är det svårt att säga hur den presterar i den verkliga världen. Geekerwan försökte emulera den genom att underklocka en GeForce RTX 2050 bärbar CPU, och fann att resultaten stämde överens med prestandanummer som observerats tidigare. Till exempel, Cyberpunk 2077 på 40 ish FPS med DLSS-prestandaläge.

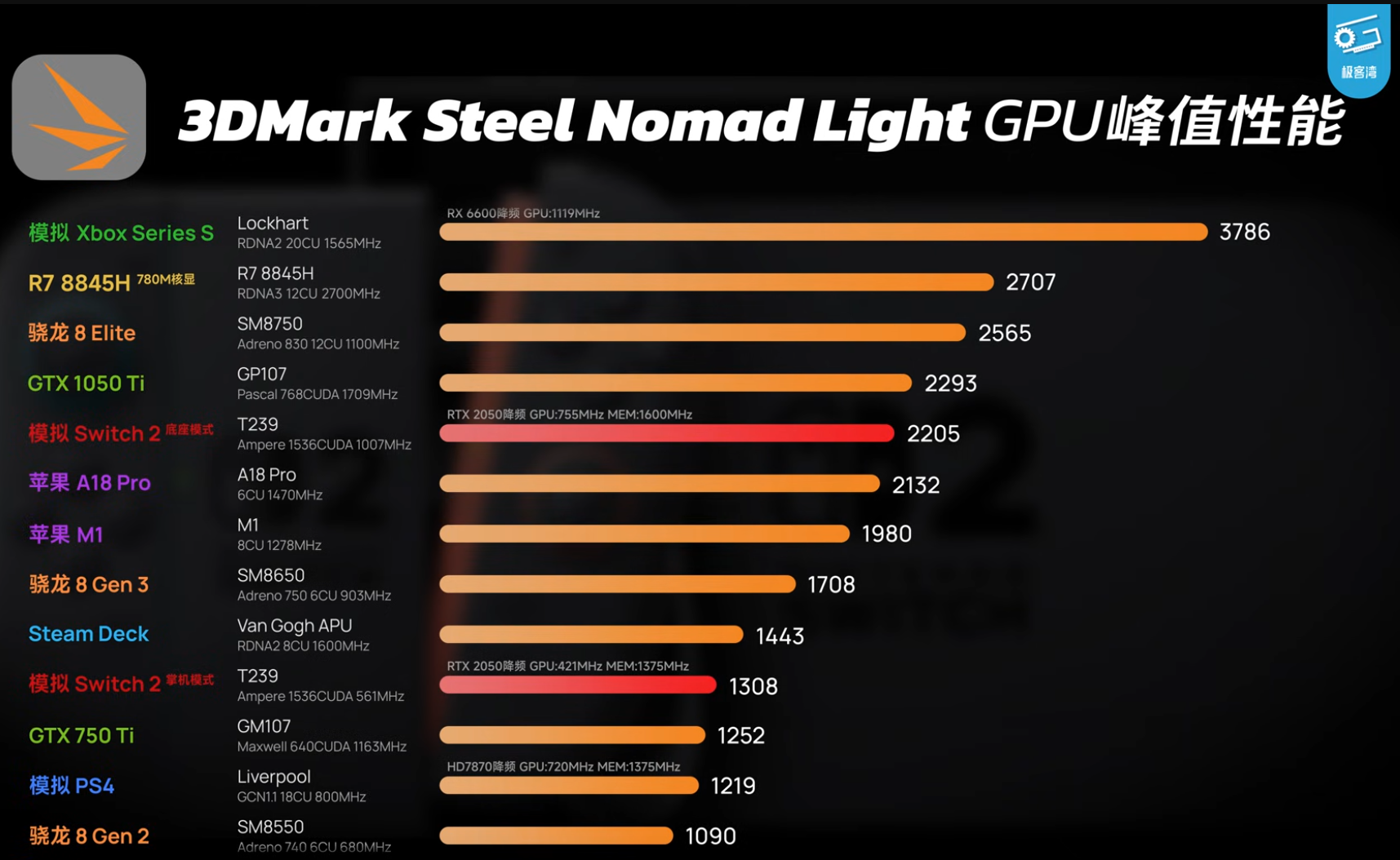

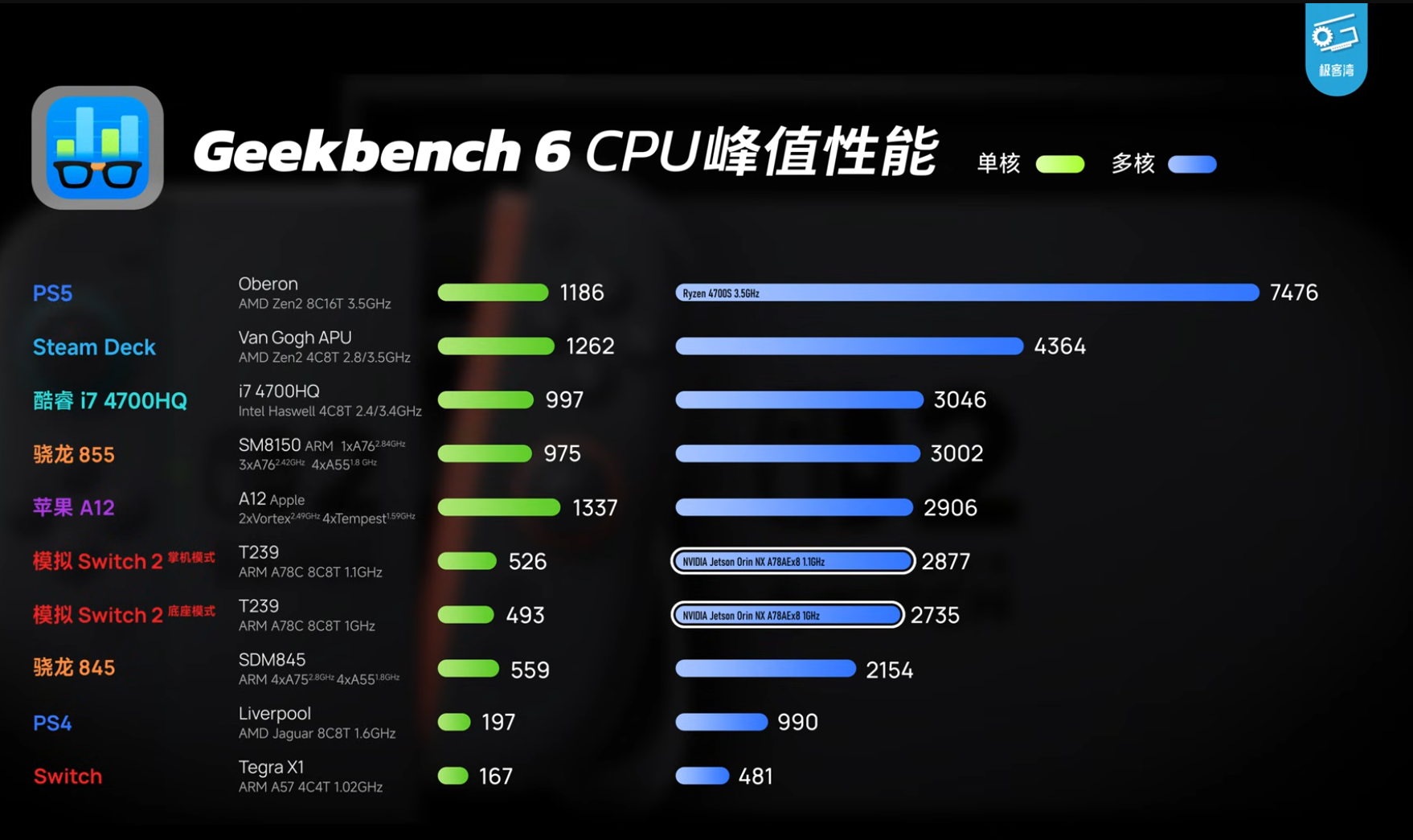

I syntetiska riktmärken presterar Nintendo Switch 2:s GPU i nivå med en GeForce GTX 750 Ti från förr. På CPU-fronten går den i klinch med en sex generationer gammal Apple A12. Naturligtvis har testerna utförts på helt annan hårdvara och inte på den faktiska Switch 2.
