Gör-det-själv-ingenjör bygger en kamera med 2 miljarder bilder per sekund för att filma ljus i rörelse

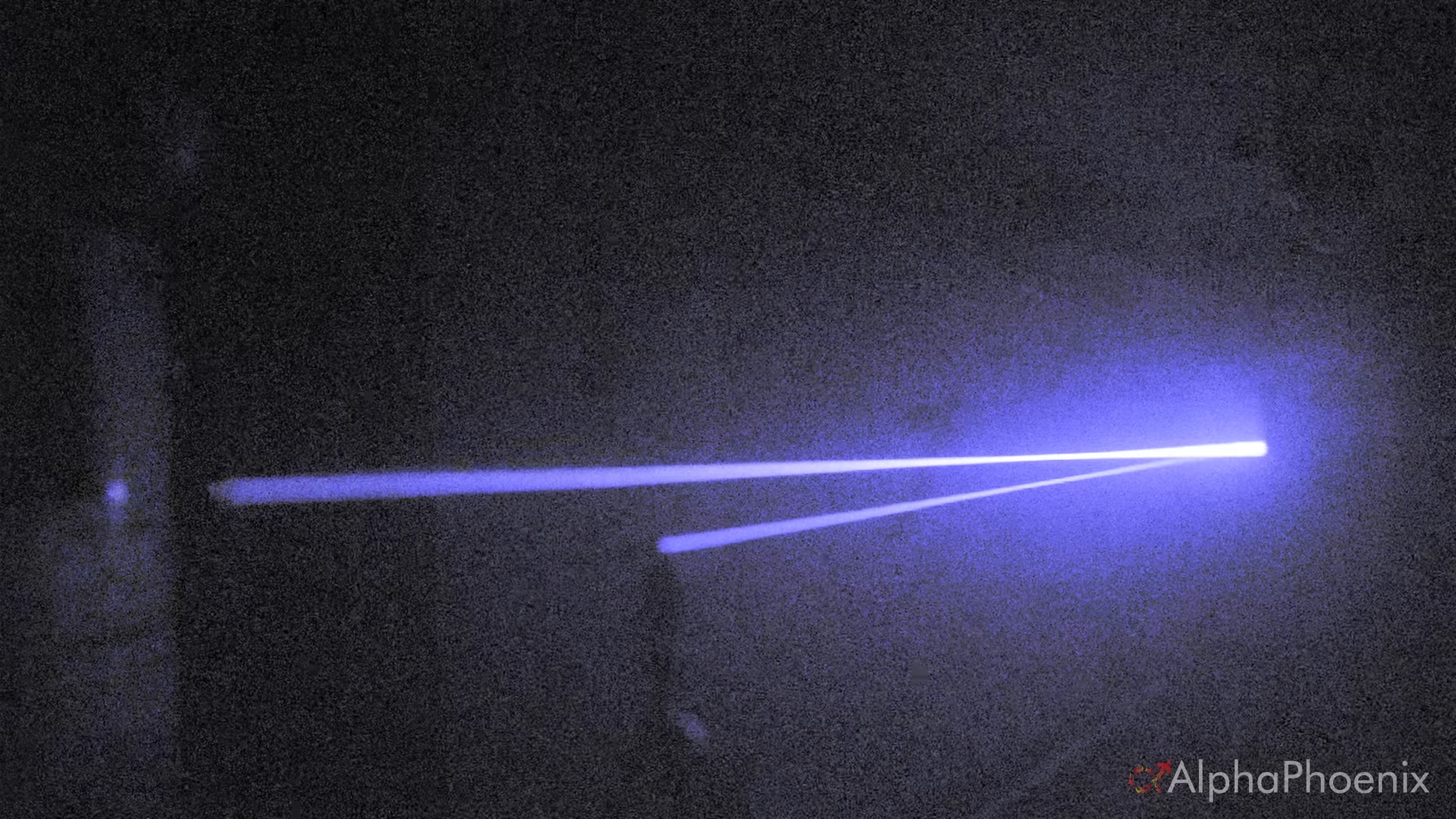

AlphaPhoenix, en DIY-YouTuber, har lyckats bygga en kamera med 2 miljarder bilder per sekund och använt den för att spela in en video av en laser som studsar fram och tillbaka mellan två speglar - i HD-kvalitet.

Processen är komplex, för även om kameran kan spela in med 2 miljarder bilder per sekund kan den bara spela in en pixel i taget. Så för att skapa en HD-video måste varje pixel spelas in individuellt och sedan synkroniseras genom en process som han kallar "tiling"

Kamerans komponenter

• Spegel: Den första delen av kameran är en spegel som leder ljus från en viss riktning genom linsen och in i optiktåget. Genom att flytta spegeln så att den riktar sig åt olika håll registreras olika pixlar.
• Optiskt tåg: Detta är ett slutet rör som ljuset passerar genom för att nå nålhålet. Pinhålets längd kan justeras för att säkerställa att det inkommande ljuset är ordentligt fokuserat, så att endast en liten del (pixel) kommer in i pinhålet.
• Sensor: Sensorn är ett fotomultiplikatorrör (PMT), en mycket känslig typ av sensor som omvandlar inkommande ljus till elektriska signaler (ström). Denna ström omvandlas sedan till en mätbar spänning med hjälp av ett motstånd.
• Oscilloskop: Oscilloskopet är kamerans kraftpaket. Det mäter och lagrar signalen från sensorn med en hastighet av 2 miljarder gånger per sekund.
