Exklusivt: 12,6 × 10,67 mm. Det är storleken på Qualcomms nästa flaggskeppschip, och vi vet mer.

Qualcomms nästa flaggskeppsplattform, internt känd som SM8975 och som förväntas lanseras som Snapdragon 8 Elite Gen 6 Pro, ser ut att bli företagets största arkitektoniska språng på flera år. Baserat på en uppsättning dokument som vi har haft möjlighet att granska har nu en ganska fullständig bild av chipet framträtt, från dess die-storlek och CPU-layout till dess modem- och RF-specifikationer. Här är allt som har bekräftats hittills.

Vår egen mätning, kalibrerad mot de officiella förpackningsmåtten på 21,2 × 14 mm med en felmarginal på ungefär 1 %, visar att SM8975-chipet mäter cirka 12,6 × 10,67 mm, eller ungefär 134 mm². Det är större än Snapdragon 8 Elite Gen 5:s bekräftade chip på 126,2 mm², trots att Gen 6 Pro har gått över till en mindre tillverkningsprocess. Den troliga förklaringen är att den ökade komplexiteten uppväger densitetsvinsterna från den mindre processnoden – mer om det nedan. För att sätta det i sammanhang är den fortfarande mindre än MediaTeks Dimensity 9500, som mäter cirka 140 mm², vilket tyder på att Qualcomms övergång till 2 nm ger verkliga effektivitetsvinster även med de extra Matrix-ALU:erna och cachen ombord.

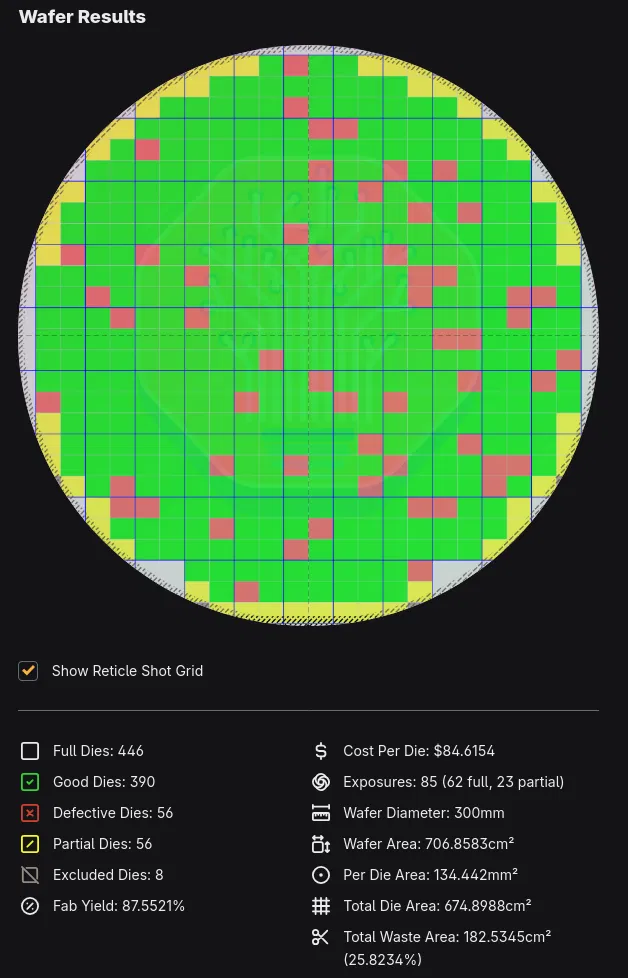

Om man kör den chipstorleken genom en modell för waferutbyte, med antagandet om en 300 mm-wafer, en defektdensitet på 0,1 defekter/cm² och en uppskattad waferkostnad på 33 000 dollar för TSMC:s N2P-nod, ger det en råsiliciumkostnad på ungefär 84,62 dollar per felfri die innan kostnader för kapselning, testning, binning eller IP-licensiering räknas in. Detta är en modellerad uppskattning baserad på antagna ingångsvärden; TSMC har inte offentliggjort priser för N2P-wafer eller siffror för defektdensitet, så den bör betraktas som en riktningsindikator för kostnadstryck snarare än en bekräftad BOM-siffra.

SM8975 ska enligt uppgift övergå till TSMC:s N2P-process, en förbättrad nod i 2 nm-klassen och Qualcomms första steg bortom 3 nm för en flaggskepps-SoC. Det innebär att den ligger en hel nod före Snapdragon 8 Elite Gen 5:s N3P-process och något före Apple A20 Pro, som använder basprocessen N2.

Chipet har en 2+3+3 Oryon-kärnkonfiguration: två primärkärnor, tre prestandakärnor och tre effektivitetskärnor, vilket är en fortsättning på Qualcomms anpassade Oryon-arkitektur. Klockhastigheterna har inte fastställts i någon dokumentation som vi har sett; påståenden som cirkulerar online om en maximal klockhastighet på ungefär 4,8 GHz är fortfarande obekräftade och bör för närvarande betraktas som spekulationer.

SM8975 kombineras med Adreno 850-GPU:n, en uppgradering från Adreno 840 i den utgående SM8850. Grafikminnet (GMEM) ligger kvar på 18 MB, vilket motsvarar föregående generation istället för att öka. GPU-drivrutinsstacken tillför en mer detaljerad DCVS-implementering (dynamisk klock- och spänningsskalning) som ger ytterligare frekvenssteg, bättre detektering av hackighet och återkopplingsmekanismer samt förbättrad respons över flera samtidiga GPU-kontexter.

Uppsättningen av stödda API:er förblir oförändrad jämfört med den utgående generationen: OpenGL ES upp till 3.2, OpenCL 3.0 FP, EGL 1.5 och Vulkan 1.4. Detta innebär att OEM-tillverkarnas arbete med drivrutinsmigrering bör bli minimalt.

Standardvarianten av SM8950 förväntas däremot kombineras med en nedskalad Adreno 845 och 12 MB GMEM, vilket understryker den klyfta som Qualcomm verkar skapa mellan sina standard- och Pro-flaggskeppsnivåer i denna generation.

Nytt för denna generation är två dedikerade Matrix ALU-block i GPU:ns shaderprocessor. De är specialbyggda för att påskynda GEMM- och konvolutionsoperationer, vilka utgör den matematiska grunden för de flesta AI-arbetsbelastningar på enheten, och ligger till grund för en ny funktion som kallas AI Frame Fusion, Qualcomms version av AI-driven uppskalning och bildinterpolering. Både Matrix ALU-blocken och AI Frame Fusion verkar vara specifika för Adreno 850 i SM8975. Adreno 845 i standardversionen SM8950 saknar enligt uppgift dessa, vilket gör detta till ytterligare en Pro-exklusiv särskiljande faktor vid sidan av den större GMEM-allokeringen.

AI Frame Fusion fungerar i två lägen. Ett superupplösningsläge kombinerar rörelsevektorer, en djupbuffert, en färgbuffert med låg upplösning och den tidigare renderade bilden för att uppskala utgången till 1080p eller 1440p. Ett separat bildgenereringsläge använder omprojicering av rörelsevektorer och optiskt flöde mellan den aktuella och den föregående bilden för att interpolera en helt ny bild mellan dem, i syfte att öka den upplevda bildfrekvensen utan en proportionell ökning av strömförbrukningen. Båda lägena använder de nya Matrix-ALU:erna tillsammans med GPU:ns GMEM-pool för att förbättra effektiviteten på chipet.

SM8975 uppges ha ett delat 16 MB L2-cacheminne tillsammans med ett 8 MB cacheminne på systemnivå, vilket är en stor förbättring jämfört med den nuvarande generationens konfiguration. När det gäller minne stöder Pro-varianten både LPDDR5X och den kommande LPDDR6-standarden, medan standardversionen SM8950 endast stöder LPDDR5X – ett segmenteringsval som sannolikt drivs av priset på LPDDR6 mot bakgrund av den pågående bristen på DRAM-minne.

Pro-varianten är utrustad med Qualcomms nya X105-modem, som inte tidigare har funnits på någon Snapdragon-plattform som släppts på marknaden. Både SM8975 och standardmodellen SM8950 (Snapdragon 8 Elite Gen 6) uppges ha samma RF-frontend, som sägs inte vara bakåtkompatibel med äldre modem. Basvarianten kommer därför sannolikt också att levereras med X105, möjligen i en nedskuren konfiguration, snarare än att återanvända ett modem från en tidigare generation.

Två kompletterande chip för trådlös anslutning har dykt upp: WCN8841 och WCN8851, som båda ingår i FastConnect 8800 -serien. Båda stöder Wi-Fi 8 i en 2×2, 300 MHz MIMO-konfiguration, tillsammans med Bluetooth HDT på 2,4 GHz-bandet och stöd för Thread. De skiljer sig åt i funktionsnivå: 8841 stöder Bluetooth 6.0, medan 8851 går upp till Bluetooth 7.0 och lägger till en andra Wi-Fi-radioväg med kapacitet för 2×4/4×4 MIMO vid 320 MHz, stöd för Bluetooth 7.0 på 5 GHz- och 6 GHz-banden samt ultrabredband (UWB).

När det gäller modem-RF-delen finns två sändtagare kopplade till denna generation. SDR765 är en komponent avsedd enbart för frekvenser under 6 GHz, tillverkad på TSMC:s N6RF-nod, vilket markerar en övergång från Samsungs tidigare använda 14 nm RF-process och motsvarar den RF-nod som används i Apples C1-modem-RF-system. Den stöder 2×2 MIMO för upplänk och 4×4 MIMO för nedlänk, med 1024-QAM-modulering samt stöd för satellitbanden n253, n255 och n256.

SDR885 är den mer betydelsefulla av de två: det är Qualcomms första sub-6 GHz-transceiver som stöder 4×4 MIMO på både upplänk och nedlänk samtidigt, vilket innebär att uppladdningsgenomströmningen nu för första gången kan matcha nedladdningsgenomströmningen på en Snapdragon-plattform. Den stöder 256-QAM-upplänk och 1024-QAM-nedlänk, samt både sub-6 GHz och mmWave enligt 3GPP Release 18-ramverket, med 20 sändningsportar (fördelade 7+7+3+3) och 16 primära samt 16 diversitetsmottagningsvägar.

SM8975 förväntas lanseras vid Qualcomms Snapdragon Summit, som officiellt bekräftats äga rum på Maui, Hawaii, den 22–24 september 2026. Det förväntas allmänt att Xiaomi kommer att vara först ut med en enhet som drivs av Snapdragon 8 Elite Gen 6 och eventuellt presentera Xiaomi 18-serien i Kina i samband med Qualcomms keynote. Kommersiella enheter från andra tillverkare förväntas följa senare under året och in i början av 2027.
