En ny läckt bild på A20 Pro-chipet tyder på en betydande GPU-förbättring för iPhone 18 Pro och Apples första hopfällbara iPhone

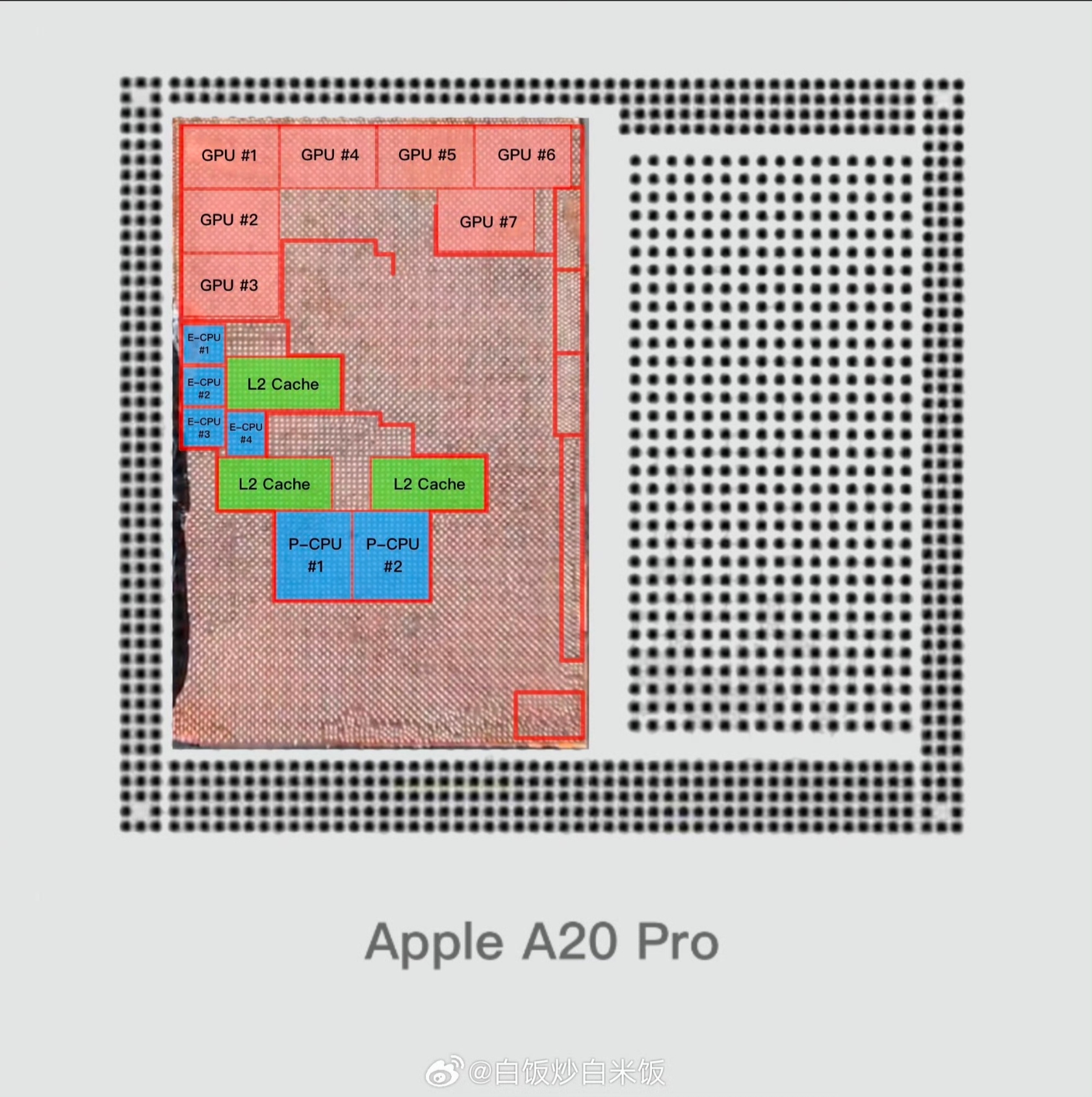

En ny bild på framsidan av kretsen som cirkulerar på Weibo, publicerad av läckaren 白饭炒白米饭, ger den första inblicken på Apple A20 Pro på floorplan-nivå. Den kommenterade bilden visar sju GPU-kärnor och en sexkärnig CPU bestående av fyra effektivitetskärnor och två prestandakärnor, där antalet CPU-kärnor är oförändrat jämfört med föregående generation. Den visar också tre separata L2-cacheblock: ett som delas av GPU-klustret och två som är tilldelade effektivitets- respektive prestandaklustren. Effektivitetskärnorna delar enligt uppgift en 8 MB L2-cache, 2 MB mer än i föregående generation, medan prestandakärnorna delar en 16 MB L2-cache, oförändrat jämfört med A19 Pro.

Om det läckta antalet GPU-kärnor stämmer skulle sju kärnor göra detta till det största GPU-klustret som Apple har levererat i en SoC för mobiltelefoner, en ökning jämfört med A19 Pro:s sexkärniga GPU. Denna ökning av antalet kärnor skulle vara avgörande för att Apple ska kunna hålla jämna steg med de ständigt växande GPU-storlekarna på Android-sidan.

Planritningen stämmer överens med tidigare rapporter om chipets förändrade förpackningsstruktur, där minneskretsarna är placerade bredvid SoC:en istället för att staplas, och minnesgränssnittet har breddats till 96 bitar samtidigt som man behåller LPDDR5X istället för att övergå till LPDDR6 för denna generation. Själva kretsen innehåller inga märkta NPU- eller ISP-block i denna bild, så deras storlek och position i förhållande till CPU/GPU-klustret kan inte bekräftas enbart utifrån denna bild. Med detta sagt är det troligt att NPU:n har förstorats i denna generation, möjligen till dubbla storleken, precis som med Apple M6. Detta skulle förklara förändringen i CPU:ns placering jämfört med föregående generation.

Precis som med alla bilder på kretsar före lansering kommer denna bild från en obekräftad läcka som troligen kan spåras till tekniska prototyper eller intern dokumentation snarare än den slutgiltiga versionen som kommer ut i handeln. Kretsarnas utformning kan också ändras före massproduktion. A20 Pro förväntas debutera i iPhone 18 Pro-serien och den kommande vikbara iPhone-modellen, vilka båda är planerade att lanseras den 9 september.
