Noctuas försök att skapa den perfekta fläkten - Noctuas ingenjör beskriver begränsningarna i den nuvarande fläktdesignen

Bladvinkel och anfallsvinkel är distinkta men förväxlas ofta

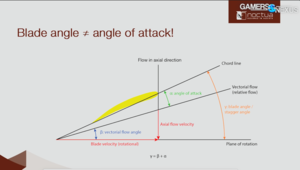

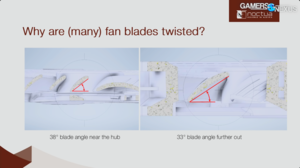

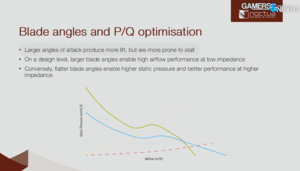

Dellinger klargör att "bladvinkel" (eller staggervinkel) avser den geometriska lutningen mellan fläktbladet och rotationsplanet, medan "anfallsvinkel" beskriver den aerodynamiska interaktionen mellan bladet och det inkommande luftflödet. Dessa vinklar varierar över bladets längd - brantare nära navet och flackare vid spetsen - för att matcha profilen för rotationshastigheten. En större bladvinkel ökar luftflödet per rotation men riskerar att leda till stallning, vilket leder till flödesseparation och ökad akustisk turbulens. Även små justeringar av bladvinkeln, så lite som 1°, kan mätbart påverka både luftflödesprestanda och ljudnivå.

Färre blad kan minska bullret, men till en designkostnad

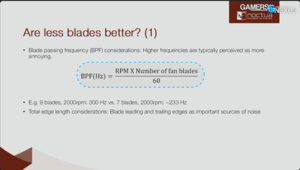

Antalet fläktblad påverkar direkt frekvensen för bladpassage, vilket korrelerar med hur människor uppfattar fläktljud. Till exempel avger en fläkt med sju blad som snurrar vid 2000 varv/minut en ton med lägre frekvens på 233 Hz jämfört med 300 Hz för en fläkt med nio blad. Att minska antalet blad innebär dock kompromisser när det gäller tryckgenerering och bladstyvhet. Konstruktörerna måste kompensera med större blad eller högre varvtal, vilket kan upphäva den akustiska fördelen. Noctua föredrar för närvarande niobladiga konstruktioner för 120 mm-fläktar, eftersom de ger en balans mellan luftflöde, tryck, strukturell integritet och akustik.

Kylflänsens densitet påverkar turbulens och ljudnivå

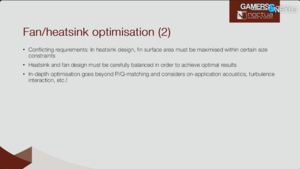

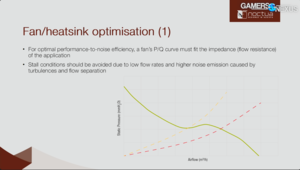

Kylflänsens utformning påverkar inte bara kylningsprestandan utan även fläktljudet. Även om kylflänsar drar nytta av fler lameller och större yta, medför ökad lamelltäthet luftflödesmotstånd. Detta motstånd kan tvinga fläktarna att arbeta nära stallområden på sina tryckkurvor, vilket ökar turbulensen och ger en obehaglig ton. Värmeöverföringen är också ojämn längs en fläktvinge - den ökar vid framkanten och minskar sedan på grund av gränsskiktsbildningen. Noctuas senaste konstruktioner försöker para ihop fläktegenskaper med matchande kylflänsmotstånd för att hålla sig inom optimala luftflödesområden.

Designframsteg kommer sannolikt att komma från material, inte geometri

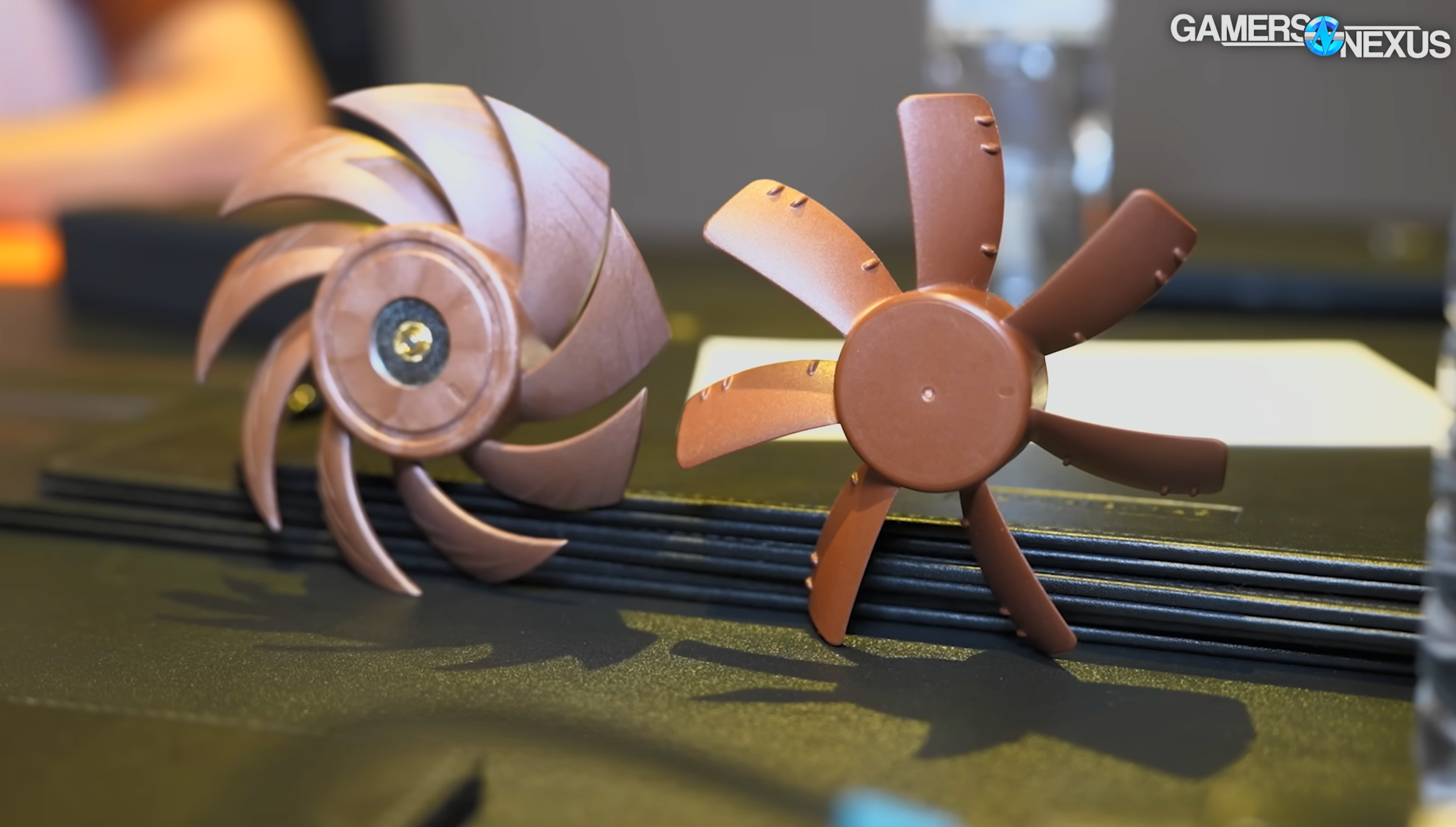

Även om simulerings- och prediktionsverktygen har mognat kan framtida förbättringar av fläktkonstruktioner för konsumenter bero mer på material än geometri. Noctuas övergång från PBT- och ABS-plast till flytande kristallpolymer (LCP) möjliggjorde snävare spetstoleranser och lägre vibrationer, vilket bidrog till att stabilisera prestandan vid högre hastigheter. Blad av metall eller komposit skulle teoretiskt sett kunna ge fördelar, men skulle sannolikt öka bullret och tillverkningskostnaderna. Vissa akustiska justeringar görs redan genom tekniker för kontrollerad turbulens, t.ex. centrifugalturbulatornavstrukturen i Noctuas G2-fläktar.

Slutsats

Dellinger är fortfarande försiktig när det gäller framtida genombrott inom fläktdesign och menar att de flesta tekniska möjligheter har utforskats inom ramen för nuvarande material och användningsområden. Även om koncept med lågt antal skovlar eller utan fenor kan väcka intresse, gör praktiska begränsningar i luftflöde, turbulens och kostnad att de i stort sett förblir teoretiska för tillfället.
