Der8auer reparerar smält RTX 4090-kontakt, utmanar Nvidias 12VHPWR-säkerhetskrav igen

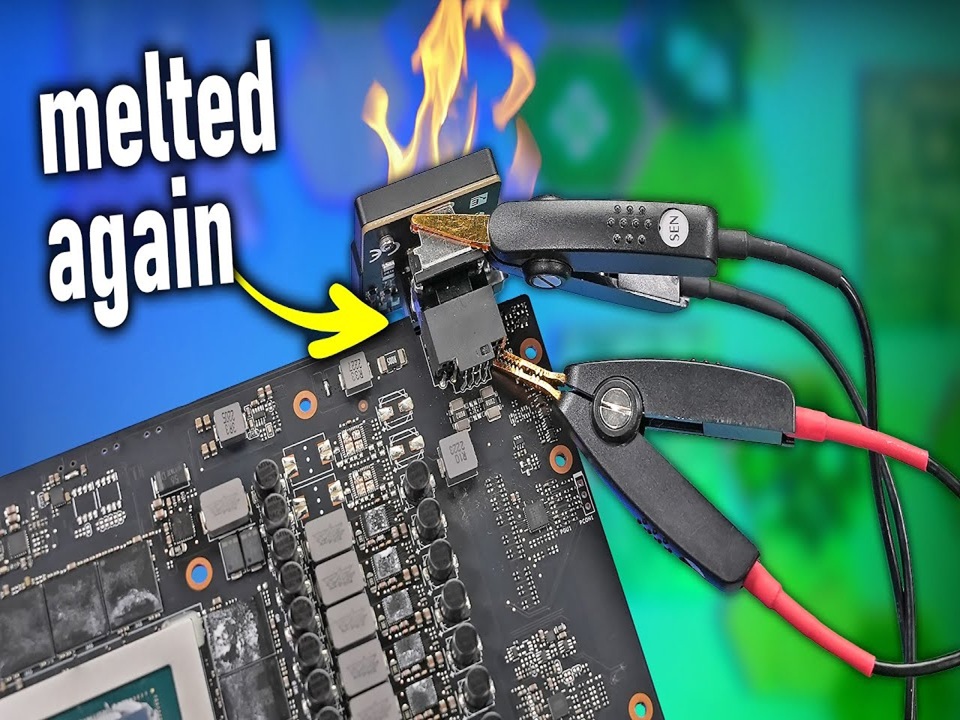

I en ny video om nedmontering och reparation undersöker hårdvaruexperten der8auer en misslyckad Asus RTX 4090 TUF efter att ägaren Aaron upplevt plötsliga avstängningar och problem med GPU-detektering. Kortet hade fungerat tillförlitligt i över ett år, men problemen började veckor efter att ha lagt till en WireView Pro strömövervakningsenhet. Vid inspektion rapporterade systemet noll strömuttag vid uppstart, även om 12V spänning fanns närvarande. Försök att avlägsna WireView visade att den delvis hade smält in i grafikkortets strömuttag. Fysisk inspektion bekräftade tecken på deformation, sprickor i plasten och böjda avkänningsstift.

Med hjälp av en precisions milliohmmätare mätte der8auer onormalt höga resistanser över 12VHPWR-stiften - upp till 177 milliohm - jämfört med drygt 1 milliohm på en referens RTX 5090. Även om värdena kan vara förvrängda på grund av termisk skada, indikerar avvikelsen dålig kontakt och möjlig strömobalans. Detta undergräver Nvidias tidigare påstående att dess officiella adaptrar är säkra på grund av inbyggd stiftöverbryggning. Som der8auer påpekar förhindrar inte överbryggning på kontaktkroppen obalanserat strömflöde vid de enskilda stiften där termisk skada fortfarande uppstår.

Byte av kontaktdon bekräftar att kortet är funktionellt

Trots betydande kontaktskador förblev själva kortet elektriskt intakt. Der8auer tog bort det smälta strömuttaget, rengjorde kretskortet och installerade en ny 12VHPWR-kontakt. Han bytte också ut termokuddarna på minnet och VRM med Minus Pad Advance och applicerade ett nytt termiskt gränssnitt för GPU-kärnan. Efter återmonteringen startade kortet utan problem och slutförde framgångsrikt en timslång 3DMark Speedway-loop vid förväntade temperaturer: 63°C kärna, 76°C minne, och ett stabilt strömuttag via WireView.

Ihållande problem med 12VHPWR-säkerhet förblir olösta

Medan kortet återställdes till full funktion avslutade der8auer videon med att upprepa hur problematiskt och oförutsägbart Nvidias högeffektiva 12VHPWR-ekosystem fortsätter att vara. Även med officiella adaptrar och teoretiskt säkra konstruktioner inträffar fortfarande smältincidenter. En ny WireView kommer att skickas till Aaron, och der8auer antydde ytterligare experiment för att bättre förstå felförhållandena.

Slutsats:

Detta senaste fall belyser bräckligheten i nuvarande standarder för GPU-kontakter för hög effekt och motsäger Nvidias tidigare försäkringar. Trots designskyddsåtgärder som integrerad stiftöverbryggning fortsätter den verkliga användningen att ge fel. Avsaknaden av en helt tillförlitlig lösning tyder på att "nästa generations" kontaktdon fortfarande kan vara långt ifrån säkra under alla förhållanden.
