Denna ultrakompakta gör-det-själv-kamera använder en optisk musgivare och har 3D-printade delar

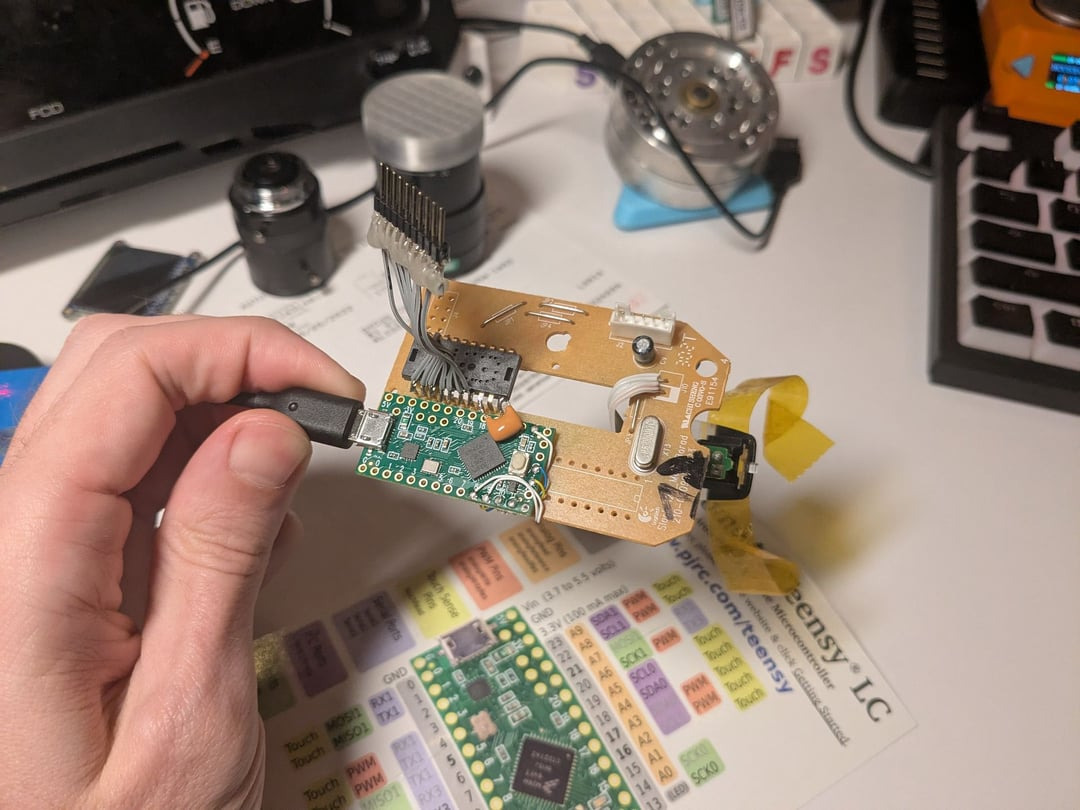

En gör-det-själv-tillverkare har byggt en lågupplöst digitalkamera med ADNS-3090-sensor från en gammal optisk mus, ett 3D-utskrivet hölje och delar från hyllan. Publicerat på r/3D-printing och r/electronics subreddits, har enheten en 30x30 pixel gråskalesensor med 64 färgalternativ och innehåller flera fotograferingslägen: enkel, dubbel, fyrfärg, "smet" panoramautsikt och ett speciellt musritningsläge. Bilderna visas på en inbyggd display, med kapacitet för 48 bilder och stöd för seriell fotoöverföring till en dator.

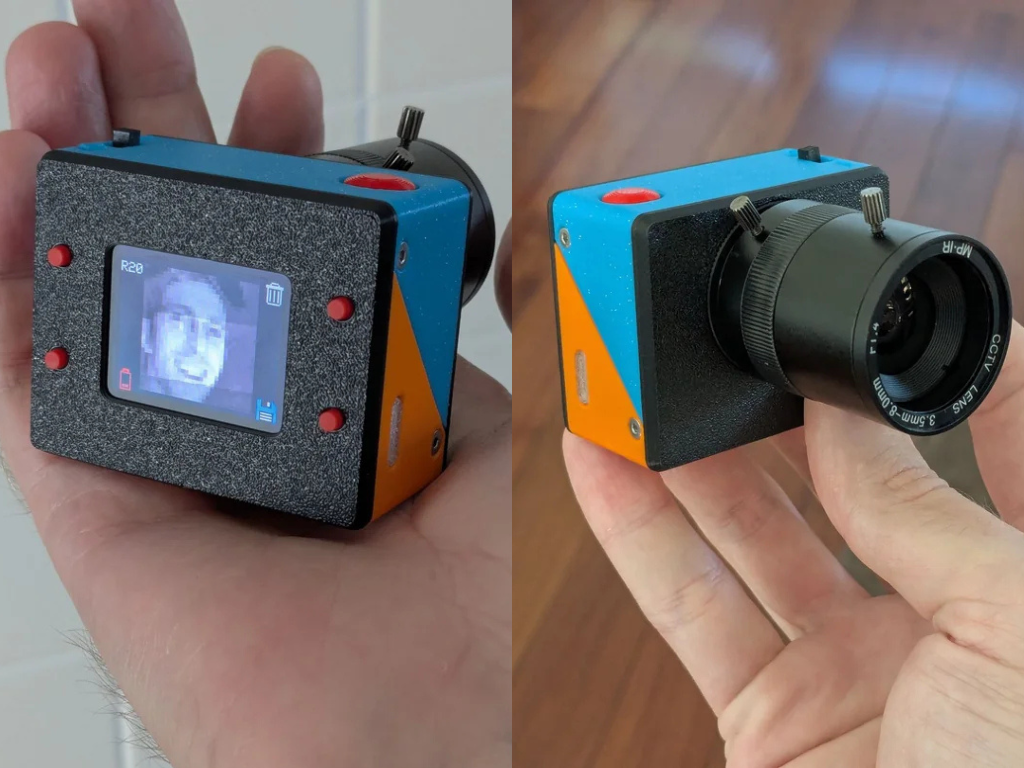

Den färdiga kameran är mycket kompakt men full av komponenter, med en 32 kB FRAM, Python-skriptstöd för dumpning, flera exponeringsinställningar med automatisk låsning och ett batteri som klarar några timmars användning, vilket är ganska imponerande med tanke på formfaktorn. Skaparen lade specifikt till att panorama som en nyckelfunktion: den utför en vertikal kolumn "skanning" för långsträckta bilder. Det mesta av konstruktionen är handlödd på grund av de snäva utrymmesförhållandena inuti det tvådelade 3D-utskrivna skalet.

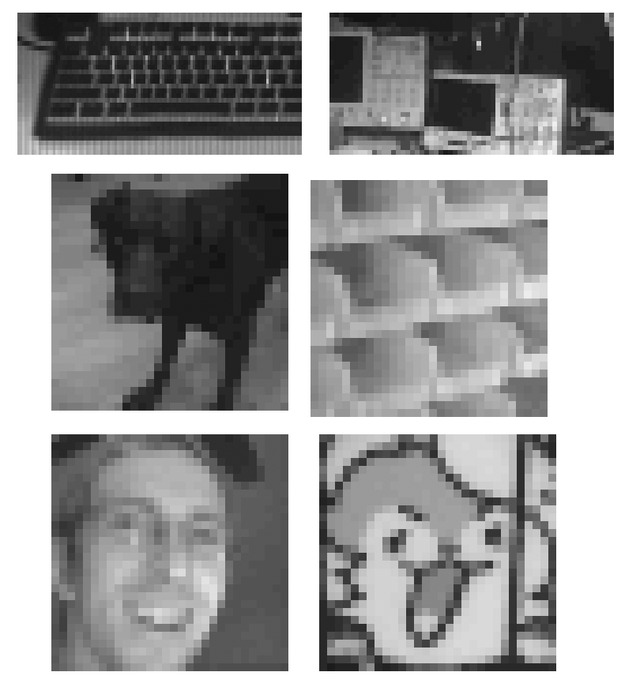

Projektdokumentationen är extremt transparent när det gäller tekniska begränsningar och resultatet: sensorns utdata är lågupplöst som förväntat, men användbar för igenkännliga bilder, särskilt med flera färgpaletter och temporala effekter. Läget "draw" utnyttjar mussensorns avsedda användning genom att låta användarna skissa direkt på skärmen. Kameran kan också låsas och låsas upp automatiskt för sekvenser med flera bilder, vilket resulterar i en mer kapabel enhet än vad som vanligtvis byggs på elektronikskrot. Enligt författaren är den övergripande upplevelsen ganska jämförbar med den klassiska Game Boy Camera. De tillade att även om den senare har högre upplösning, ger denna DIY-byggnad dig mer färgdjup och flexibla fotograferingsinställningar för experimentell fotografering.
