Tiny PS5 Redux: En 60 % mindre PlayStation 5 på 6 liter som du kan bygga själv och som är svalare än originalet
Vi följer den växande vågen av PlayStation-modding, från Devyn Johnstons minimalistiska BoxPlates som ger Sonys konsol en snyggare, horisontalvänlig designtill Zac Builds vätskekylda vätskekylda "PS3 Pro" som överklockar 2006 års PlayStation 3 för att köra Gran Turismo 6 med 60 FPS, har en annan skapare omarbetat PS5 till något mindre, smartare och tillgängligt för entusiaster.
YouTube-kanalen Not From Concentrate (NFC) har presenterat Tiny PS5 Redux - en förfinad version av det virala projektet med liten formfaktor som nu är utformad för att fans ska kunna bygga den själva. Enligt videobeskrivningen är Redux "den förfinade, förenklade versionen som är utformad så att du äntligen kan göra det", med en fullständig steg-för-steg-guide tillgänglig via NFC-butiken.
Design och konstruktion
Den ursprungliga Tiny PS5 krympte konsolen med cirka 60 procent och fick plats i ett 3,3-liters SkyReach 4 Tiny-fodral med anpassade 3D-printade fästen och kylning. Den var några grader varmare än standardutförandet och drabbades även av instabilitet i strömförsörjningen. Redux-ombyggnaden på 6 liter åtgärdar denna svaghet och förbättrar kabinettets kvalitet och servicevänlighet.

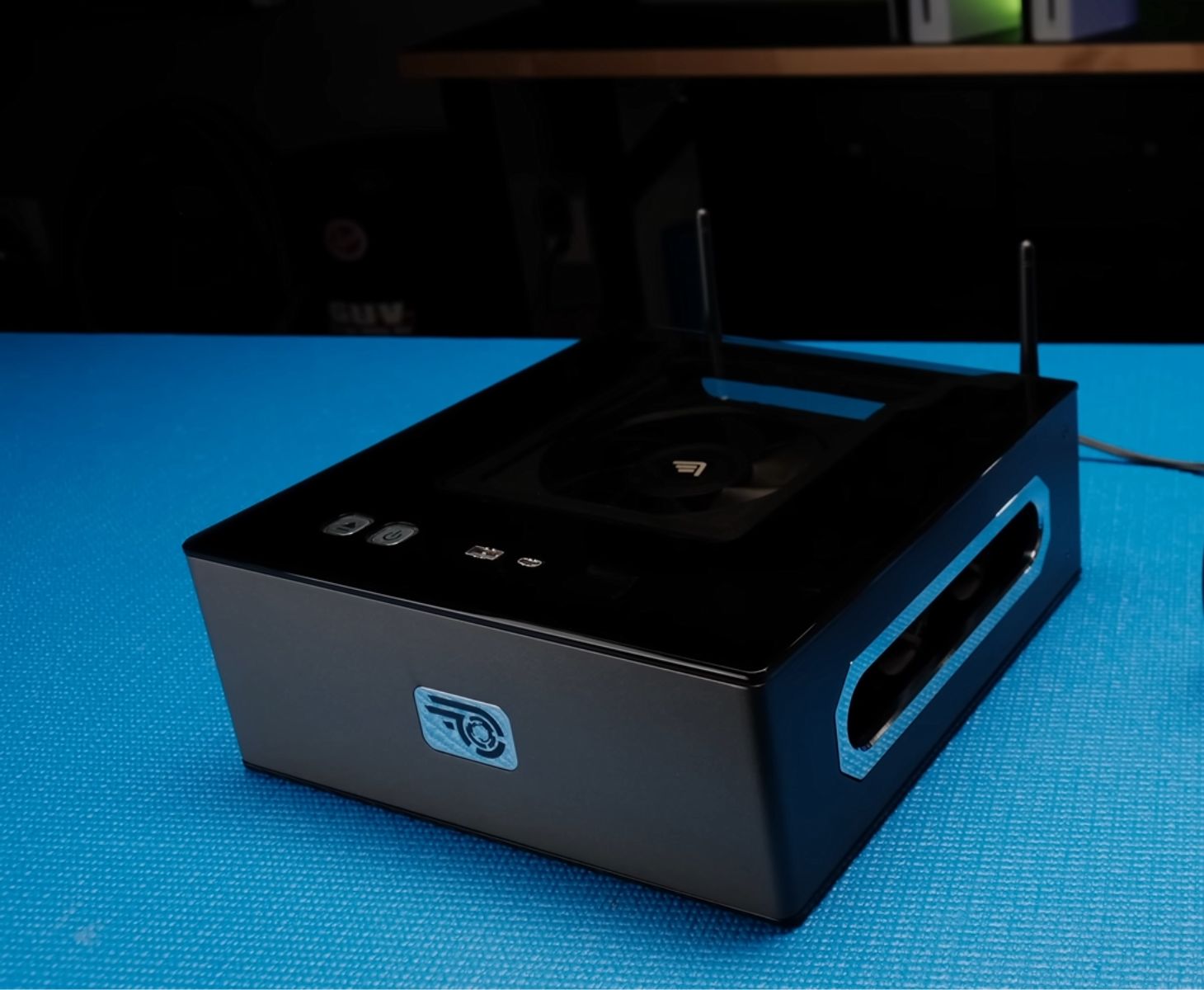

Aluminiumchassit och den omslutande ramen är belagda med Cerakote för en matt industriell finish, tillsammans med sidopaneler i mörkrökig akryl för en subtil intern vy. Topplattan har precisionsskurna öppningar för USB-portarna och fjäderbelastade ström- och utmatningsknappar, som är magnetiskt säkrade med fyra inbäddade magneter för snabb rengöring.
Belysningen är diskret: systemets LED-lampa sitter i ett infällt fickhandtag i polerad aluminium och sprids av en 3D-printad ljusledare. Handtaget fungerar även som ett funktionellt bärhandtag och en riktad avgasventil.
Kylningsprestanda

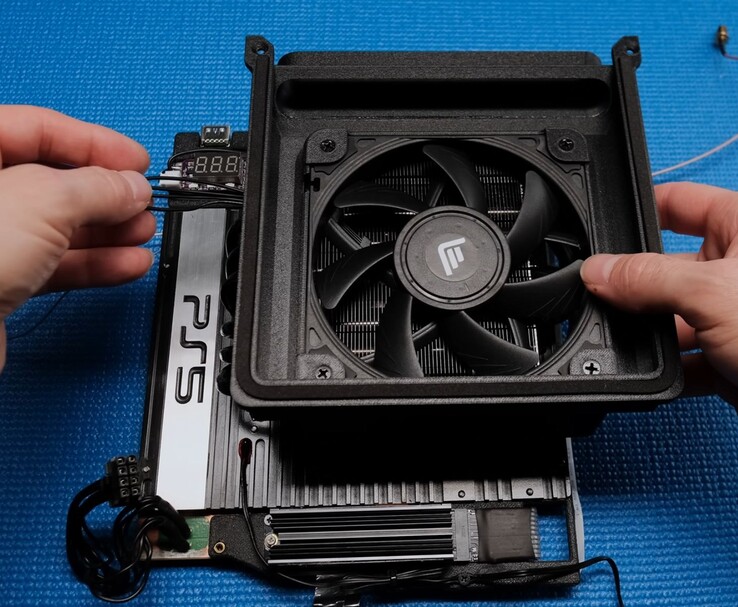

På insidan har YouTubern behållit de ursprungliga kylflänsarna men parat ihop dem med en Alpenföhn Black Ridge CPU-kylare och två 120 mm smala Noctua-fläktar i en push-pull-konfiguration. Tre 60 mm Noctua-fläktar ventilerar ut värme genom avgasröret i fickhandtaget.
Värmetestning på Expedition 33 (förinställd kvalitet, rörelseoskärpa av, filmkorn av) gav följande resultat:
- PS5 i standardutförande: 230 - 235 W, ~59 °C i genomsnitt
- Liten PS5 (2023 byggd): 220 - 225 W, ~56 °C
- Redux-version: < 220 W, ~50 °C i genomsnitt
Förbättringen kom från ett helt omdesignat insugningssystem. Videovärden Erick 3D-printade ett nytt hölje med större intagskanaler och en neoprenpackning för att förhindra att varm luft återcirkulerar. Det omdesignade luftflödet sänkte temperaturen med cirka 6 °C och eliminerade de bildruteförluster som tidigare orsakats av termisk strypning.
Anslutningsmöjligheter, lagring och digital övergång
Eftersom aluminiumhöljet försämrade den trådlösa prestandan är Wi-Fi-antennen nu monterad internt under den övre akrylpanelen, medan vikbara externa Bluetooth-antenner på bakpanelen eliminerar fördröjning och anslutningsavbrott.
Lagringsmöjligheterna har också förbättrats avsevärt. Den tidigare Tiny PS5 var begränsad till korta 2230 M.2-enheter med en kapacitet på 2 TB, men Redux-versionen har en M.2-förlängningskabel och ett 3D-printat fäste som ger plats för en 2280 SSD i full storlek, här med en 4 TB-enhet och en dedikerad kylfläns.
Den optiska enheten från originalbygget har tagits bort till förmån för en renare layout med enbart digitala enheter. Eftersom PS5 inte kan slutföra firmwareuppdateringar utan att detektera en enhet, behöll YouTubern diskettenhetens styrkort strömförsörjt och anslutet inuti chassit. Konsolen känner igen den som funktionell även utan de mekaniska komponenterna. Ett anpassat 3D-utskrivet fäste säkrar kortet bakom moderkortet och upprätthåller uppdateringskompatibilitet utan externt krångel.
För att avrunda bygget kompletterar en omdesignad laddningsdocka för styrenheten titan- och svarttemat. Den återanvänder NFC:s magnetiska pogo-pin-laddningssystem men lägger till en stålplattbas för extra vikt och stabilitet.
Kraft och community-byggande
Den äldre Tiny PS5 hade ett återkommande problem: slumpmässiga avstängningar under grafiskt intensiva spel. Termiska tester bekräftade att dessa avstängningar inte berodde på överhettning utan snarare på 250 W GaN-nätaggregatet, som kämpade med nyare spel som drar över 230 W. Uppgradering till en 500 W GaN-enhet löste problemet helt och hållet.
Redux är också ett community-projekt, med designfiler för PS5-modellen 1215A tillgängliga på NFC:s Patreon. Byggare kan beställa aluminiumdelar från SendCutSend, 3D-printa resten och använda ett monteringsfäste för Black Ridge-kylaren, även om modden fortfarande kräver noggrann montering och vissa lödfärdigheter.
Du kan titta på hela installationsprocessen i detalj nedan för en närmare titt på Tiny PS5.
