Pi-Ener-lite: Kompakt UPS-lösning för Raspberry Pi som använder ett 18650-batteri

Enkortdatorer – särskilt Raspberry Pi-modeller – är anmärkningsvärt mångsidiga och klarar allt från mediastreaming i hemmet till loggning av sensordata och styrning av ställdon. I verksamhetskritiska tillämpningar är det dock av största vikt att upprätthålla kontinuerlig drift vid spänningsfall eller fullständiga strömavbrott. Pi-Ener-lite, som för närvarande säljs på Tindie för 35 dollar, är en kompakt avbrottsfri strömförsörjning (UPS) som är särskilt anpassad för Raspberry Pi Zero-kort.

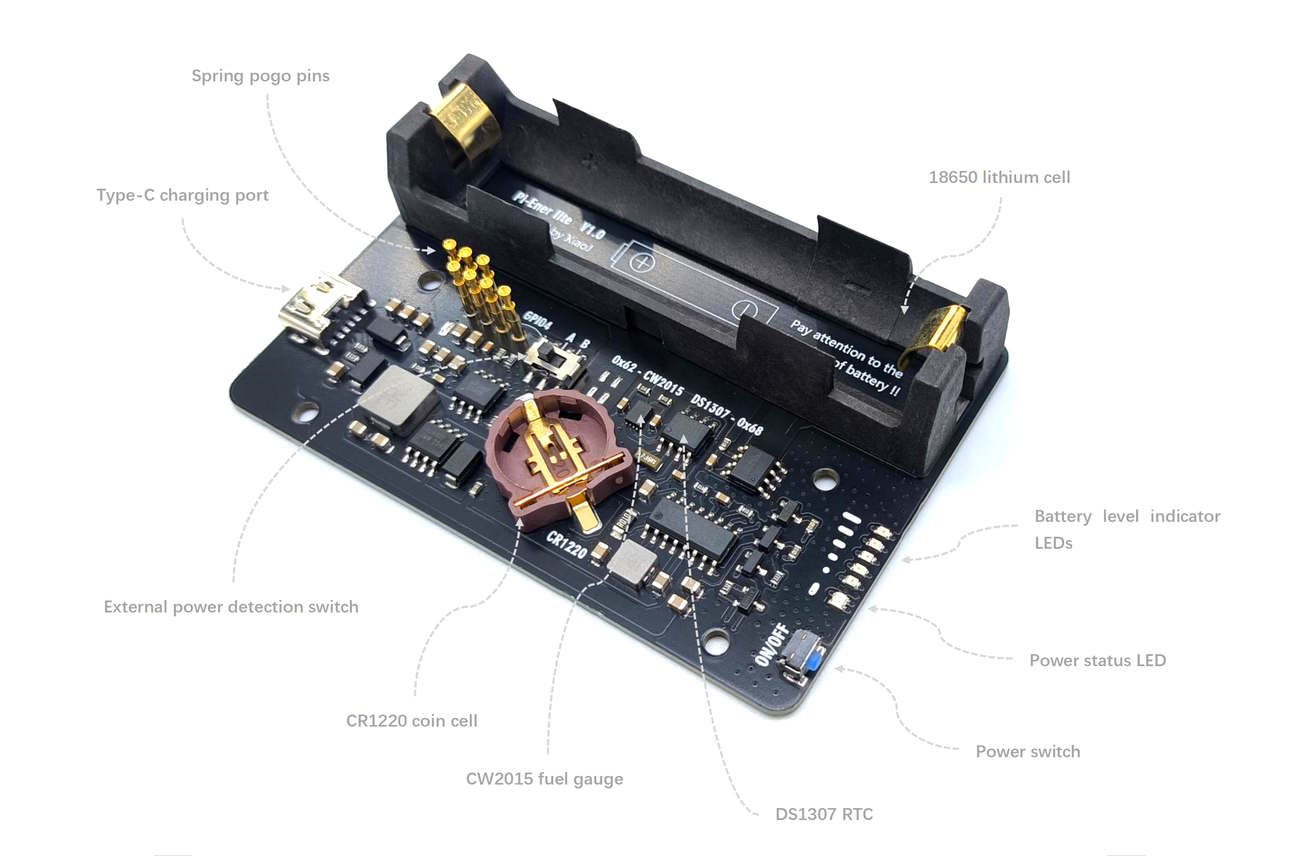

En viktig fördel med konstruktionen är att den bygger på ett standard 18650-litiumjonbatteri. Även om 18650-batterier är mindre vanliga än vanliga AA-batterier finns de i stor utsträckning från olika märken. Varken 18650-batteriet eller det nödvändiga CR1220-knappbatteriet ingår i förpackningen. CR1220-batteriet driver en inbyggd DS1307-realtidsklocka (RTC), vilket säkerställer att Raspberry Pi Zero behåller korrekta tidsmetadata även efter en fullständig strömavstängning – en avgörande funktion för loggfiler och vetenskapliga mätningar.

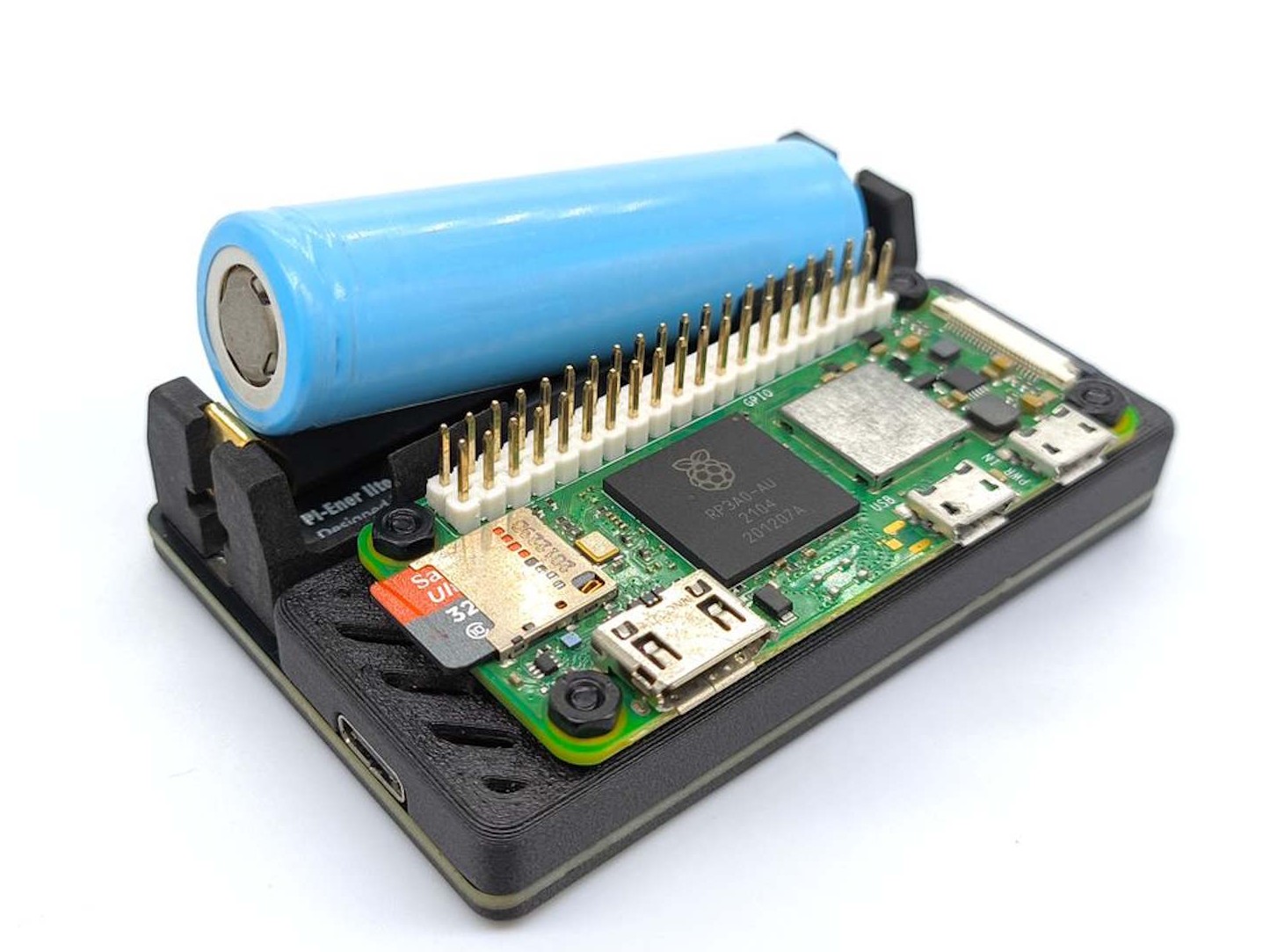

Batteriets livslängd beror naturligtvis på systembelastningen, cellens kapacitet och boost-omvandlarens verkningsgrad (som höjer spänningen från 3,7 V till 5 V). Som riktvärde ger en 12 Wh-cell (3 200 mAh vid 3,7 V) som driver en arbetsbelastning på 1 W ungefär 11 timmars drifttid. Kortet stöder samtidig laddning och urladdning (genomströmningsström) och ansluts direkt till Pi Zero via pogo-stift, som hanterar både strömöverföring och datakommunikation. Inbyggda lysdioder ger snabb visuell återkoppling om aktuella batterinivåer och driftsstatus.
