Nvidia RTX 5090 Founders Edition avslöjar bräcklig modulär design som reparationsexperter kallar "en katastrof"

En flaggskepps-GPU med bräcklig grund

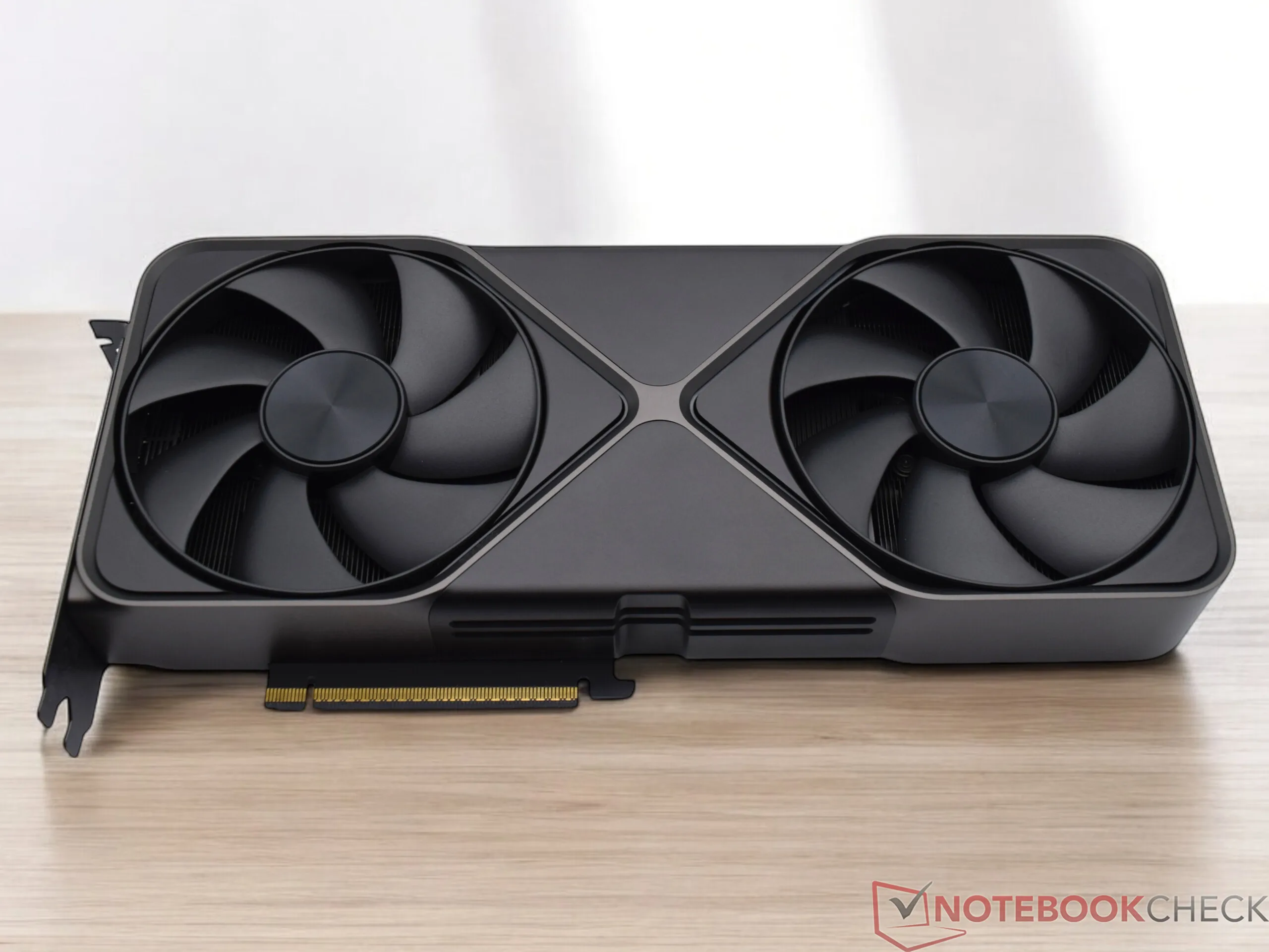

Nvidias flaggskepp RTX 5090 Founders Edition har fått slag från reparationsspecialisten över på Northridge Fix. Outfiten, som driver en populär elektronikverkstad och YouTube-kanal, filmade deras nedmontering av en felaktig enhet och har starka ord för den interna designen.

Reparationsteknikern diagnostiserade två RTX 5090-grafikkort som mottagits från en kund efter anpassade vattenblockinstallationer. Ett av korten, en ASUS-modell, återupplivades framgångsrikt efter återinstallation av standardkylaren. Det andra kortet, ett Founders Edition, blev dock en mardröm.

En teardown avslöjade att Nvidia valde att dela upp kortet i flera sammankopplade kort istället för att använda ett enda kretskort (PCB). GPU:n är kopplad till PCIe-kontakten genom en tunn, flexibel FPC-kontakt (Flexible Printed Circuit).

Enligt teknikern är problemet att FPC-kontakten är mycket ömtålig. En liten felinställning eller överdriven böjning under demonteringen kan innebära katastrof för de mikroskopiska stiften och få dem att böjas eller gå sönder. Vid skada kommer GPU: n inte att mata ut någon signal även om spänningsskenorna och andra kretsar visar nominella avläsningar.

Mikroskopisk inspektion avslöjar allvarliga brister

Med hjälp av ett högeffektivt mikroskop upptäckte reparatören att ett stift på FPC-kontakten var böjt. Ett annat stift hade gått av helt och hållet, och han misstänkte att detta hade hänt under installationen av vattenblocket.

Teknikern kunde inte få tag på en ersättningsanslutning och var tvungen att förklara kortet irreparabelt.

Överkonstruktion ger onödig komplexitet

Bortsett från den känsliga kontakten hittade Northridge Fix också problem med kortets överdrivna interna design. När Founder's Edition 5090 skulle plockas isär var teknikern tvungen att hantera många skruvar, fästen och små komponenter, vilket innebar att navigera genom flera felpunkter.

Andra potentiella problem som lyfts fram är kortets tunga vikt, vilket gör det besvärligt att serva. Experten anmärkte: "5090 är ett mycket tungt kort, och när du börjar lägga till ömtåliga fogar mellan större komponenter ber du bara om problem."

Varning till moddare och specialbyggare av loopar

Northridge Fix råder entusiaster att undvika vattenkylning eller modifiering av RTX 5090 Founders Edition. Det faktum att det inte finns några ersättningskontakter innebär att ett litet misstag kan göra GPU:n till en tegelsten.

Du kan se hela avsnittet i YouTube-videon som är länkad nedan.
