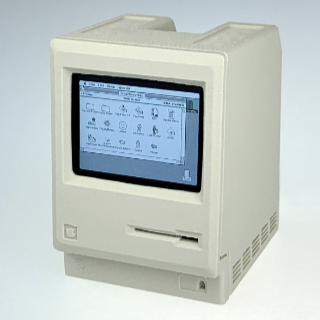

Nick Gillard presenterar pico-mac-nano: En 62 mm hög Macintosh Classic byggd med hjälp av ett WaveShare Pico Zero Raspberry Pi-kort

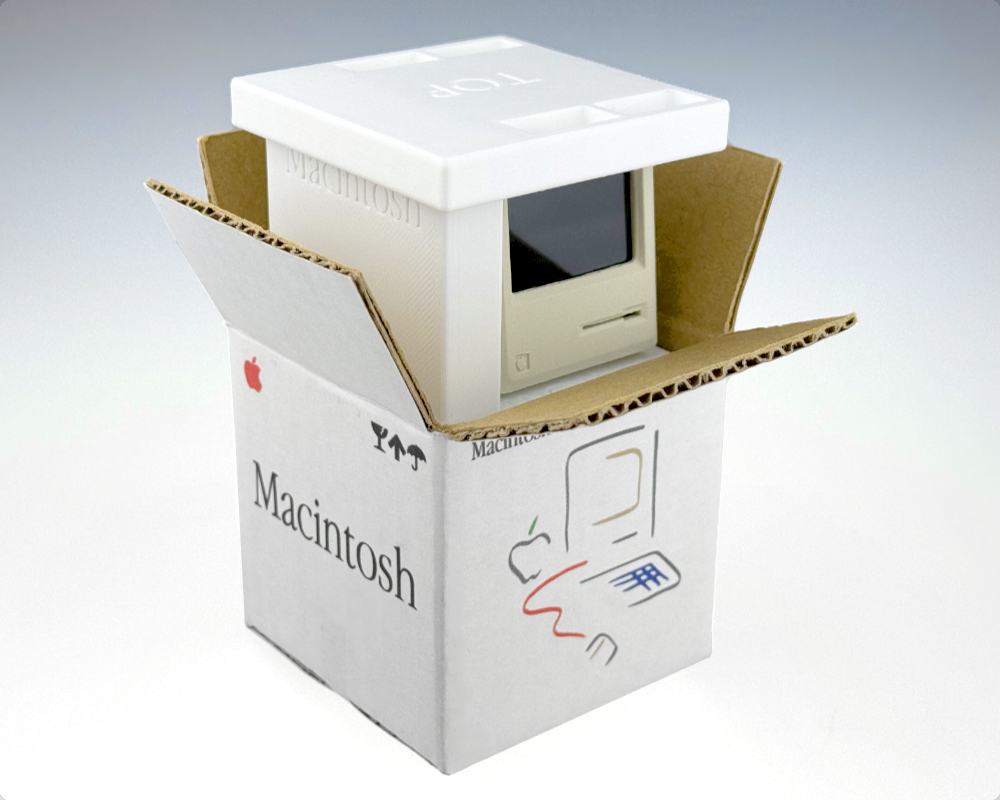

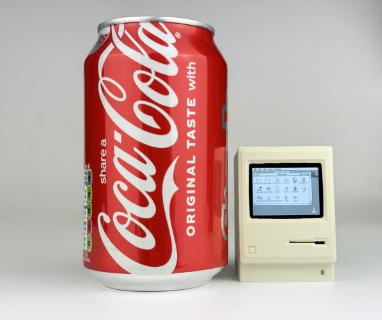

Nick Gillard har presenterat en av världens minsta fungerande Macintosh Classics som bara är 62 mm (2,44 in.) hög. Projektet utnyttjar det lilla WaveShare Pico Zero Raspberry Pi-kort som kör en modifierad version av pico-mac Macintosh 128K emulator. Den helt monterade pico-mac-nano kan köpas från 1-bitars regnbågsbutik för £56 (~$75). En boxad samlarutgåva kan köpas för £78 (~$105).

Macintosh-emulering har funnits i årtionden och ivriga användare har kört operativsystemet och appar på stationära datorer till surfplattor, ofta med Hackintosh metoder. Lustigt nog är de enda Mac-datorer med pekskärm som finns tillgängliga idag PC-surfplattor som kör macOS. Projektet pico-mac emulerar den ursprungliga 128K Mac Classic på Raspberry Pi-kort.

För att skapa pico-mac-nano använde Gillard flera hacks och modifikationer för att få plats med de fungerande komponenterna i det lilla 3D-utskrivna fodralet. Den första var att komma runt hårdvarubegränsningen att rotera bildskärmsbufferten för att passa den 2-tums LCD-skärmen med 480 x 640 pixlar. Den inbyggda Mac-skärmupplösningen på 512 x 342 pixlar kunde inte fås att fungera på grund av begränsad processbandbredd, så pico-nano-emulatorn modifierades för att mata ut 480 x 342 pixlar, vilket lyckligtvis fungerade.

Den LCD-panel som används tar emot en RGB-ingång med 5 bitar för rött, 6 bitar för grönt och 5 bitar för blått, men de totalt 16 bitarna överskrider återigen den tillgängliga bandbredden för hårdvaran. Lösningen var att ställa in de två mest signifikanta bitarna i varje färgkanal, vilket avsevärt minskade det totala antalet bitar som krävs för att driva panelen.

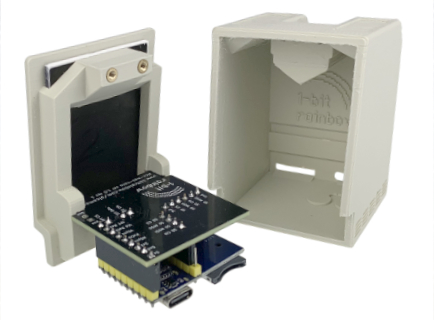

Höljet och det anpassade gränssnittskortet skrevs ut i 3D, vilket gjorde det enkelt att ansluta LCD-skärmen till Raspberry Pi-kortet. Den bakåtvända USB-C-porten på kortet tar emot ström och ansluts till det externa tangentbordet och musen med hjälp av en USB-C-splitterkabel. Den modifierade pico-mac-emulatorn körs från det bakåtvända microSD-kortet.
