En läckt bild på Exynos 2700-chipet avslöjar vad Samsung har förbättrat jämfört med Exynos 2600 inför den kommande Galaxy S27-serien
SemiAnalysis har publicerat vad man beskriver som en exklusiv förhandstitt på Samsungs Exynos 2700, den smartphone-SoC som förväntas lanseras 2027 och som tillverkas med Samsung Foundrys SF2P-process. Den läckta bilden av kretsen visar en layout med ett stort NPU-block, 24 MB SLC och en Xclipse 970-GPU med åtta WGP:er, samma antal WGP:er som i Exynos 2600:s Xclipse 960. Precis som hos Exynos 2600 är modemet fortfarande en separat komponent istället för att vara integrerat i SoC:n.
En reviderad layout för CPU-kärnor
Den mest anmärkningsvärda förändringen gäller CPU-sidan. SemiAnalyses anteckningar och antaganden om CPU-IP har korrigerats av X-användaren Piglin (@Shulker1024). Samsung verkar fördubbla antalet prime-kärnor (Ultra) till två för denna generation och ansluter sig därmed till en trend som nu är utbredd inom branschen. Apple har använt två prime-kärnor i flera år, Qualcomm har gjort det sedan den ursprungliga Snapdragon 8 Elite, och Xiaomis Xring O3 fortsätter den konfiguration med två prime-kärnor som redan fanns i föregångaren O1. Den läckta Dimensity 9600 Pro skulle innebära MediaTeks första användning av två prime-kärnor, medan den kommande Snapdragon 8 Elite Gen 6 Extreme sannolikt fortsätter Qualcomms befintliga strategi. Exynos 2700 kombinerar två olika Arm-kärnfamiljer istället för att använda två matchande prime-kärnor. En kombination av en primär- och en mellankärna använder Arms C1-Ultra (3,36 GHz) och fyra C1-Pro-kärnor (2,88 GHz), medan den andra använder Arms C2-Ultra (4,24 GHz) och fyra C2-Pro-kärnor (3,74 GHz), vilket ger totalt 10 CPU-kärnor. Att köra de äldre C1-kärnorna med lägre klockfrekvens tillsammans med de nyare C2-kärnorna med högre klockfrekvens tyder på att Samsung använder C1 för kontinuerlig effektivitet och C2 för toppprestanda, istället för att använda två symmetriska primärkärnor.
Denna strategi med dubbla primärkärnor löser ett strukturellt problem som hårdvaruanalyskanalen Geekerwan upptäckte i Exynos 2600:s 1+9-kärniga layout. Till skillnad från sina konkurrenter har Exynos 2600 endast en enda primärkärna och nio mellankärnor, utan någon mellanliggande nivå av ”stora” kärnor som kan överbrygga klyftan. När CPU-belastningen översteg vad de C1-Pro-kärnorna med lägre klockfrekvens kunde hantera, men inte krävde C1-Ultra, var Samsung tvunget att klocka upp tre av de mellankärnorna till 3,25 GHz för att kompensera, vilket pressade dem långt utanför deras effektiva driftsområde och ledde till oproportionerligt hög strömförbrukning. En andra, lågklockad primärkärna i Exynos 2700 skulle ge schemaläggaren ett tydligare högpresterande alternativ innan den måste använda den största kärnan.
Åtgärda flaskhalsen i GPU:ns bandbredd

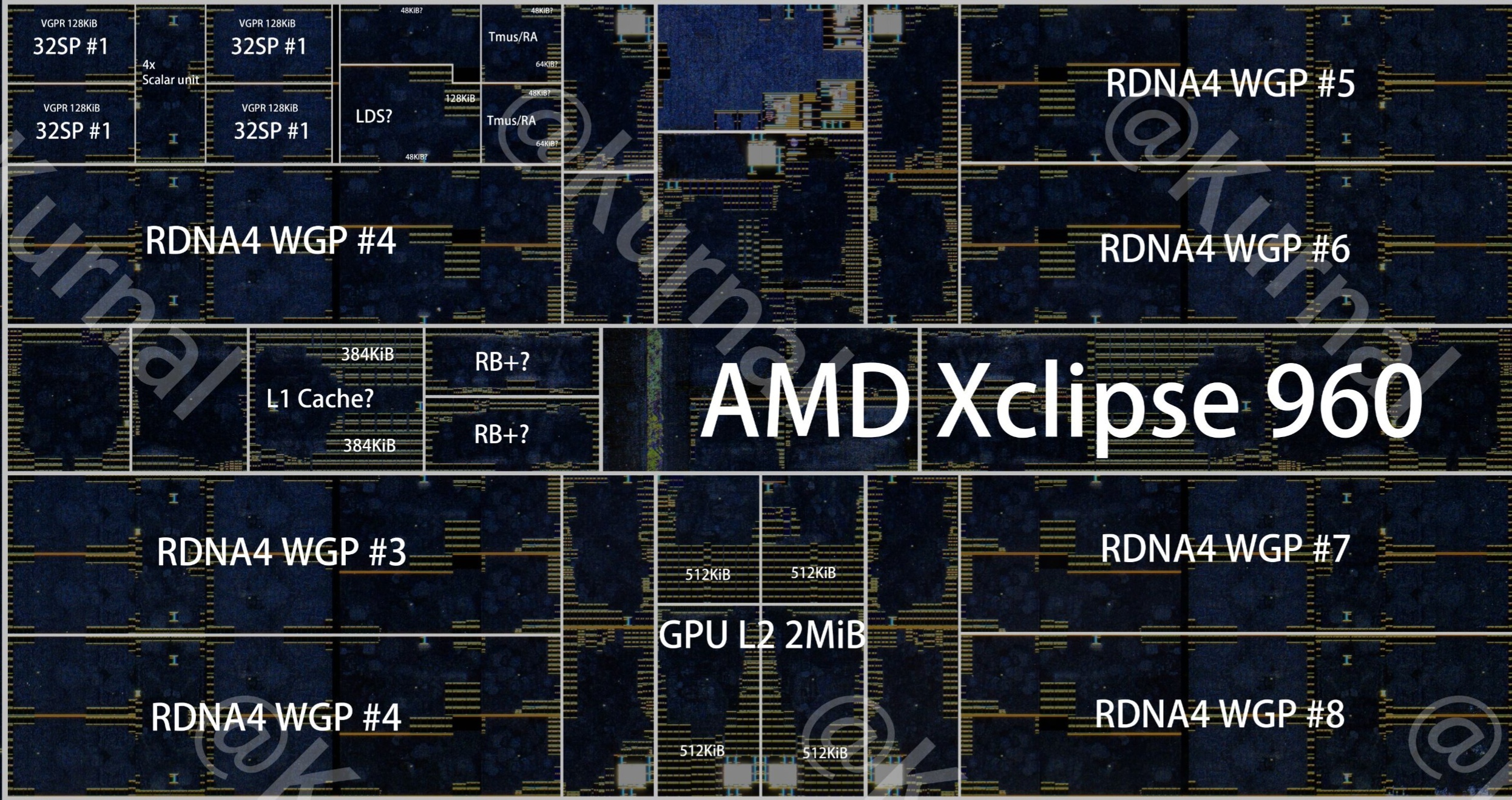

Stöd för LPDDR6 verkar också bekräftas av chipets PHY-layout, vilket höjer taket för SoC:ns minnesbandbredd. Det är viktigt eftersom det tidigare visat sig att Exynos 2600:s Xclipse 960-GPU var begränsad av bandbredden snarare än av beräkningskapaciteten. Enligt Geekerwan upptog Xclipse 960 ungefär 23 % av Exynos 2600:s totala chiparea – cirka 46 % mer än Qualcomms Adreno-GPU i en jämförbar SoC – och erbjöd ungefär 7 TFLOPS i teoretisk genomströmning. Med en maximal bandbredd för mobil LPDDR på över 80 GB/s och endast 2 MB inbyggt L2-cacheminne för GPU:n visade Geekerwans analys att GPU:n regelbundet stötte på en minnesbarriär vid bandbreddskrävande arbetsbelastningar, vilket ledde till att beräkningsresurserna stod overksamma i väntan på minne.

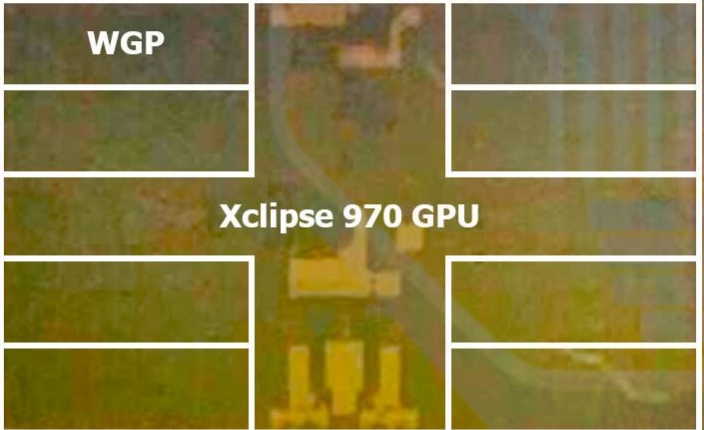

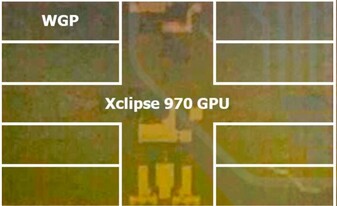

Om Samsung har utökat Xclipse 970:s GPU L2-cache utöver de 2 MB är fortfarande obekräftat i läckan från SemiAnalysis, men det finns tecken som pekar i den riktningen. Den andel av GPU-blocket som upptas av de åtta WGP:erna verkar visuellt sett vara mindre i förhållande till den totala GPU-chipytan än vad den är på Exynos 2600:s Xclipse 960. Detta tyder på att Samsung i denna generation kan ha avsatt en större del av GPU-ytan till uncore-logik, inklusive L2-cache och andra stödjande block såsom raster- och cachekoherensgränssnitt. Inga mätningar av kretsytan för GPU-blocket har tillhandahållits, och bildens upplösning är inte tillräckligt hög för att man ska kunna uppskatta den faktiska L2-kapaciteten enbart utifrån dess yta. Den uppenbara förändringen i proportionerna är ändå en rimlig indikation på att uncore-området och eventuellt L2-cachen har vuxit. Om detta innebär en större L2-cache för GPU:n skulle det kunna bidra till att lindra den minnesflaskhals som Geekerwan upptäckte i Exynos 2600, tillsammans med den extra externa bandbredden som LPDDR6 tillhandahåller. Precis som med all rapportering om prototyper och läckor före lansering kan dessa specifikationer dock komma att ändras innan enheter med Exynos 2700 når butikerna.
Källa(or)
SemiAnalyis, Piglin, Kurnal (via X), Geekerwan
