Creality Sermoon S1 3D-skanner recension: Precision för vardaglig ingenjörskonst

Sermoon S1 från Creality är ett pålitligt och smart alternativ till linjaler och skjutmått. Visst, för enkla föremål är ett skjutmått eller en linjal snabbare, men för allt annat vinner Sermoon S1. Speciellt när det gäller omvänd ingenjörskonst. Den är mycket exakt för i stort sett alla användningsområden, eftersom vi bara noterade felaktigheter på under 0,4 mm i vissa fall och under 0,1 mm i de flesta andra. Inte lika exakt som Creality påstår, men ändå tillräckligt exakt. Så för allt annat än vissa industriella tillämpningar passar Sermoon S1 utmärkt. Och när den paras ihop med en 3D-skrivare kan en 3D-skanner som denna vara ett mycket praktiskt verktyg för tillverkning hemma och omvänd teknik.

Creality Scan 4-programvaran är också ganska användarvänlig. Den har förklaringar för de flesta inställningarna så att förstagångsanvändare enkelt kan plocka upp den. Bortsett från problemet med USB-detektering och lite spårbildning vid IR-skanning, som Creality berättade för oss kan elimineras genom att aktivera alternativet "Exclude Flat Base", fungerar Sermoon S1 och Creality Scan 4 som avsett.

Sermoon S1 är prissatt till 2 699 $ men vid tidpunkten för publiceringen säljs den för 2 159 $ på Amazon. Den officiella Creality-butiken har det listat för $ 2,399. Den mer avancerade och nyare Sermoon X1 med bättre noggrannhetsintervall och Scan Bridge ingår kostar 5 999 USD. Den billigare och äldre Raptor Pro kostar $1 999, men är för närvarande till salu för $1 519.

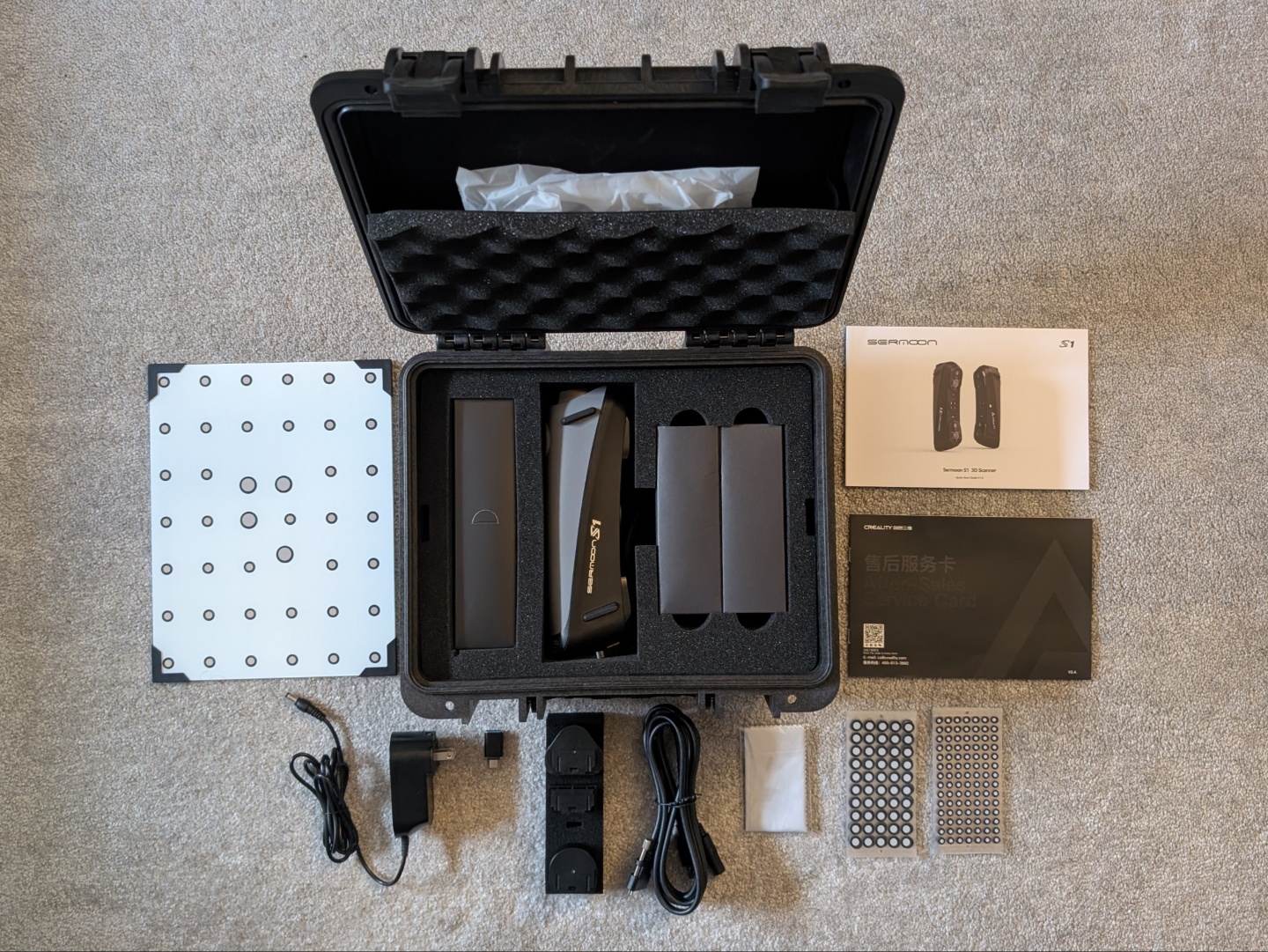

• Sermoon S1 3D-skanner
• Strömadapter och regionala kontakttillbehör
• USB typ C-kabel
• Omvandlare USB typ-A till typ-C
• Kalibreringskort
• Markörer
• Mikrofiberduk
• Dokumentation

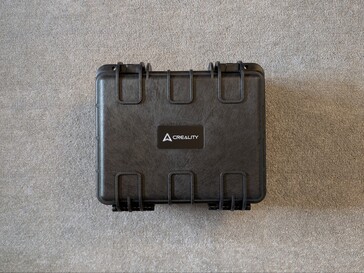

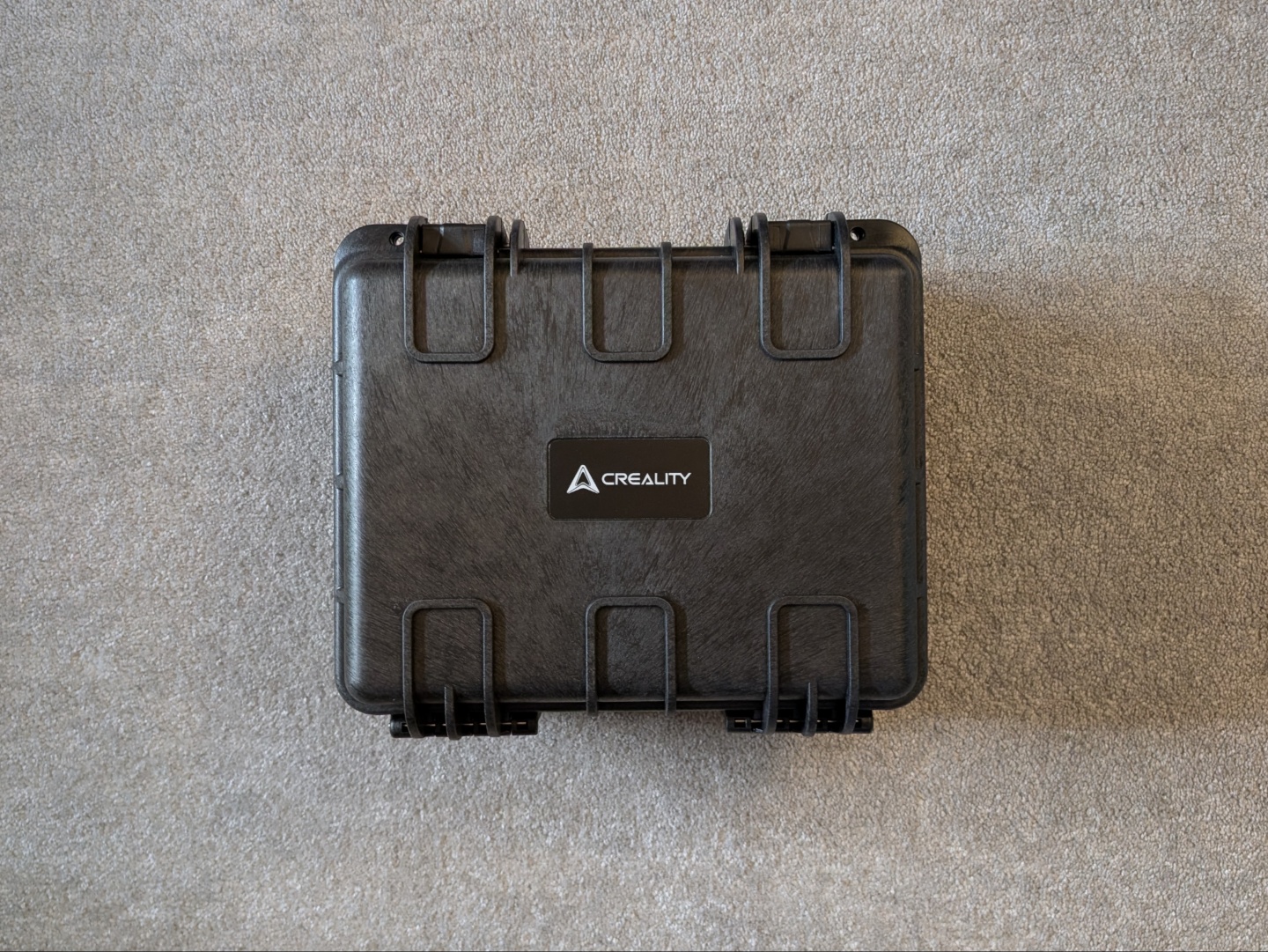

Sermoon S1 är säkert förpackad i en pelikanväska som gör den lätt att förvara och bära med sig. Kablarna och nätadaptern har sina utskärningar i skummet, och det finns en ficka på locket för all dokumentation och de rikligt tilltagna markörerna. Pelikanväskan rymmer även kalibreringskortet längst ned, snyggt undangömt eftersom det inte behövs så ofta.

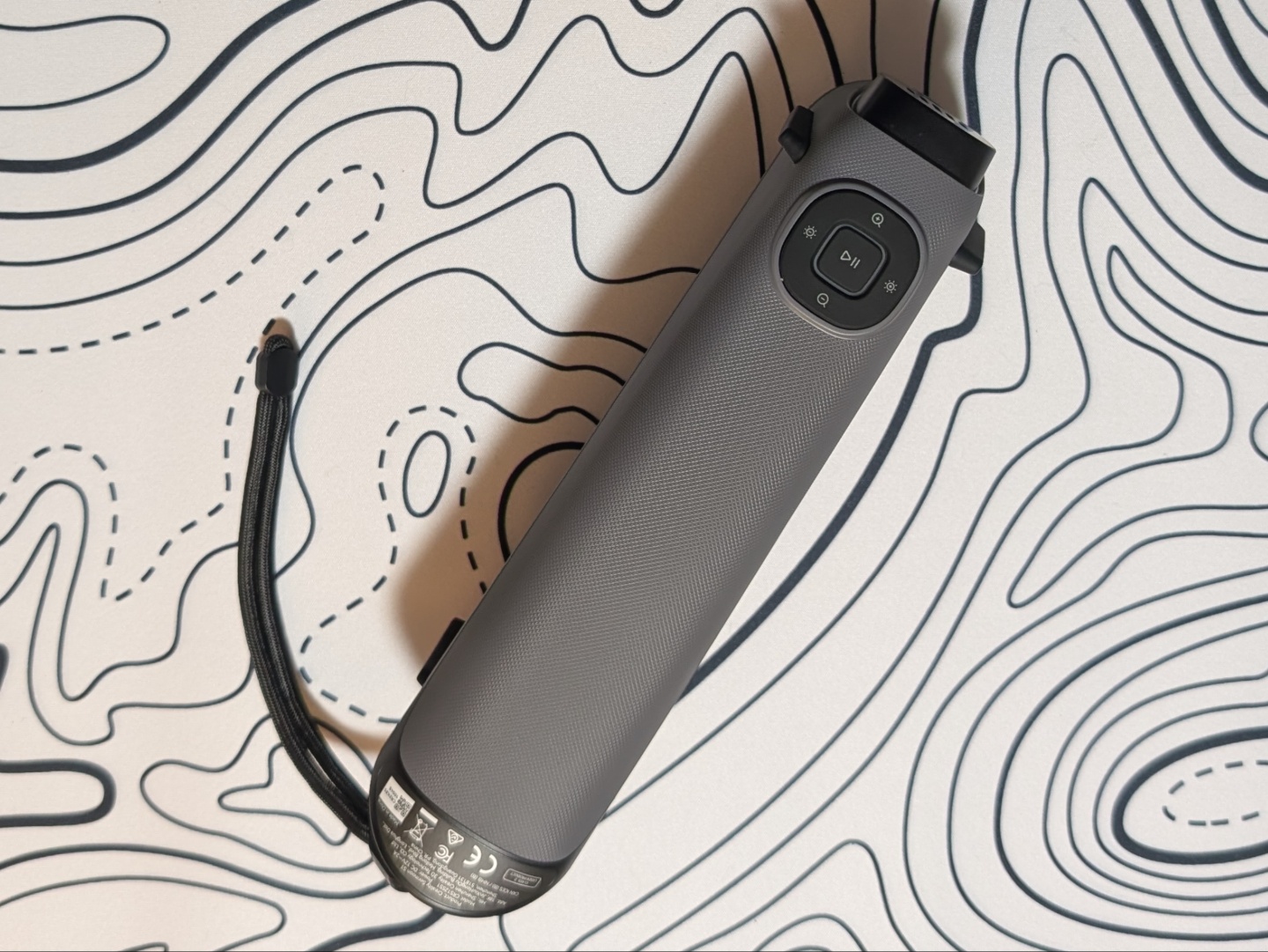

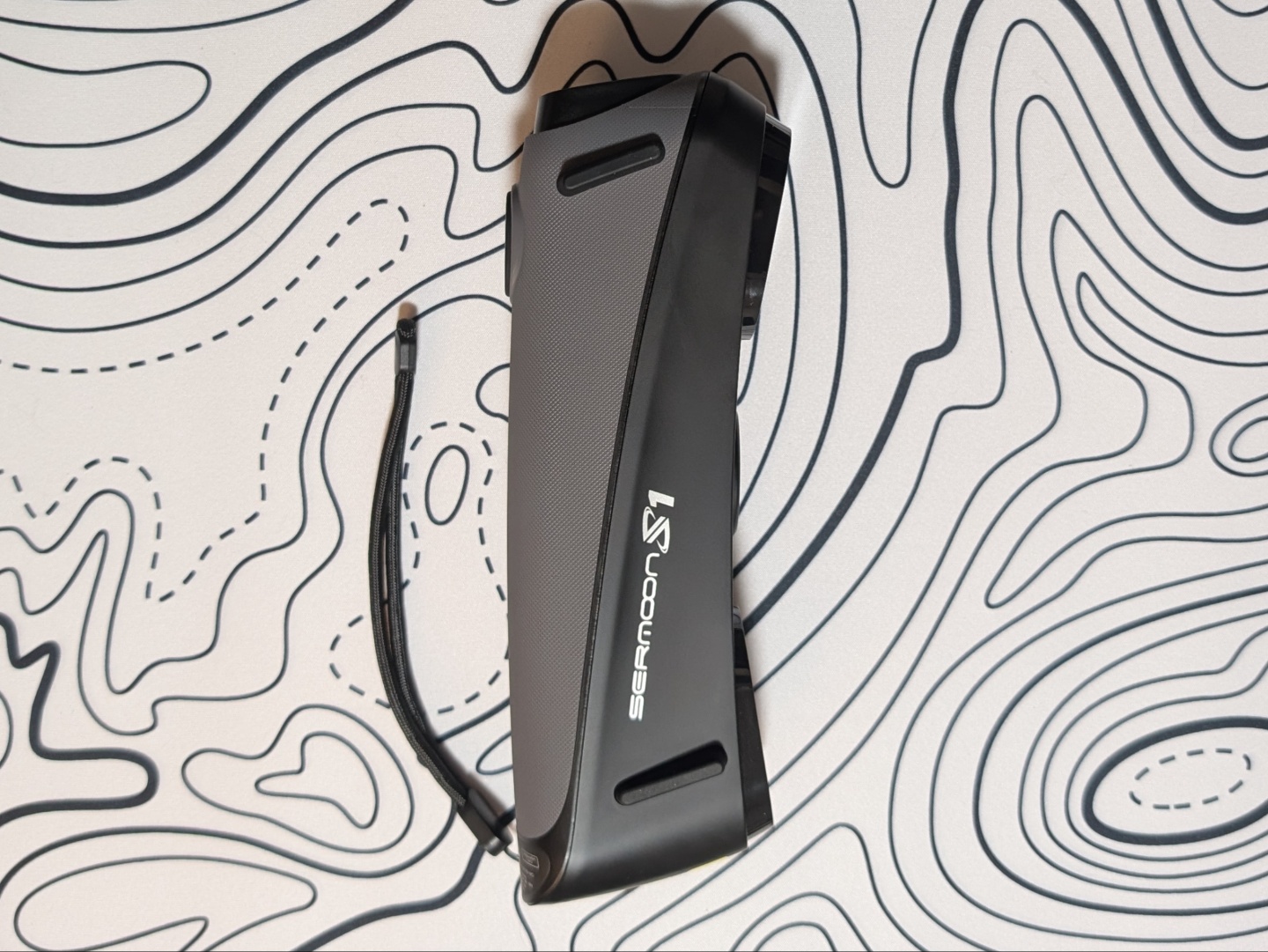

Creality har följt den handhållna designen från Raptor-serien av 3D-skannrar och har behållit samma formfaktor och övergripande form med Sermoon S1. Den känns solid i handen och gummigreppet gör den bekväm att hålla. Det finns en slinga fäst på undersidan för att säkerställa att skannern inte faller, men vi hade aldrig det problemet ändå. Det finns också en låsbar USB Type-C-port i botten för att säkerställa en stabil anslutning under skanning.

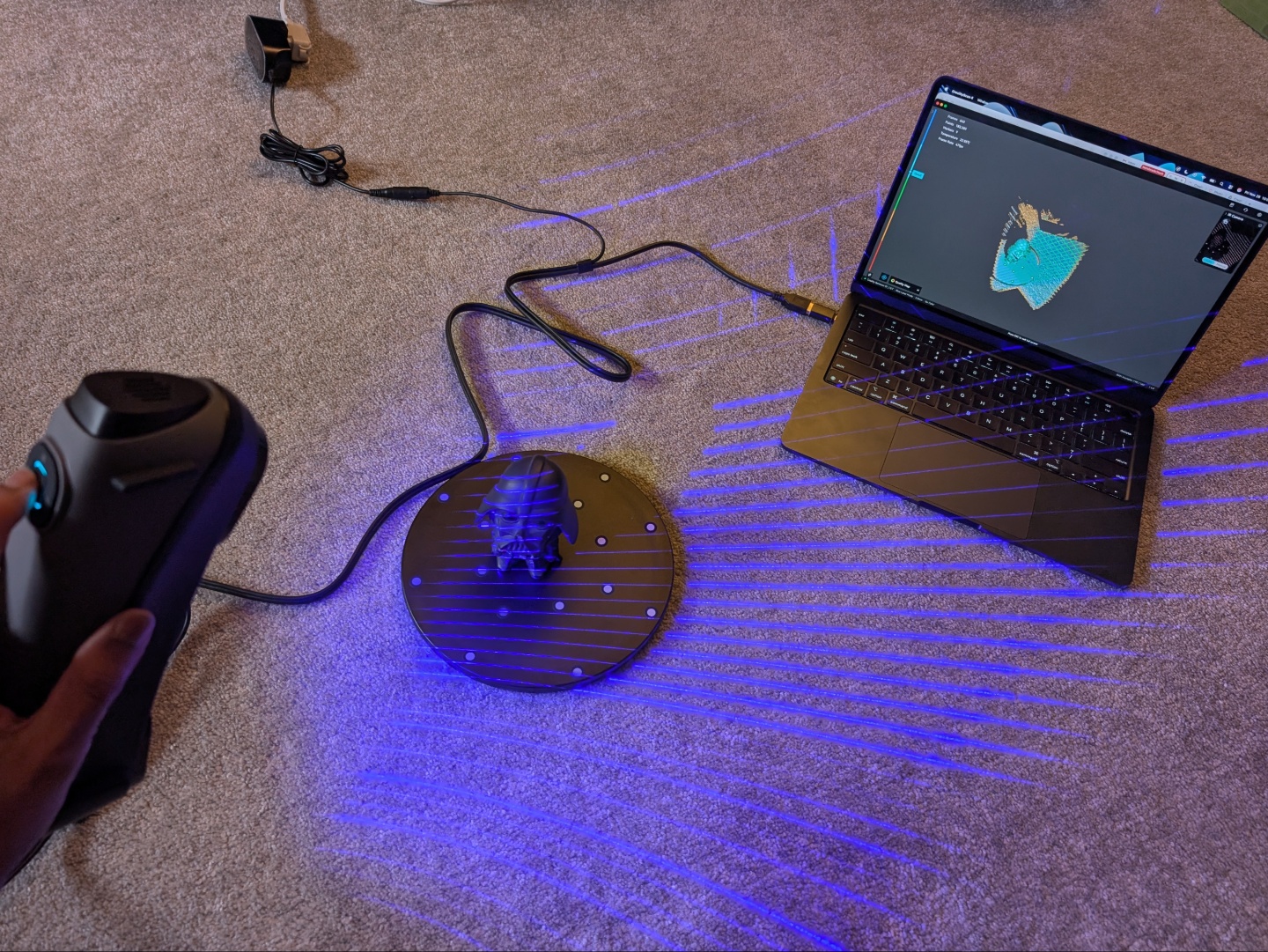

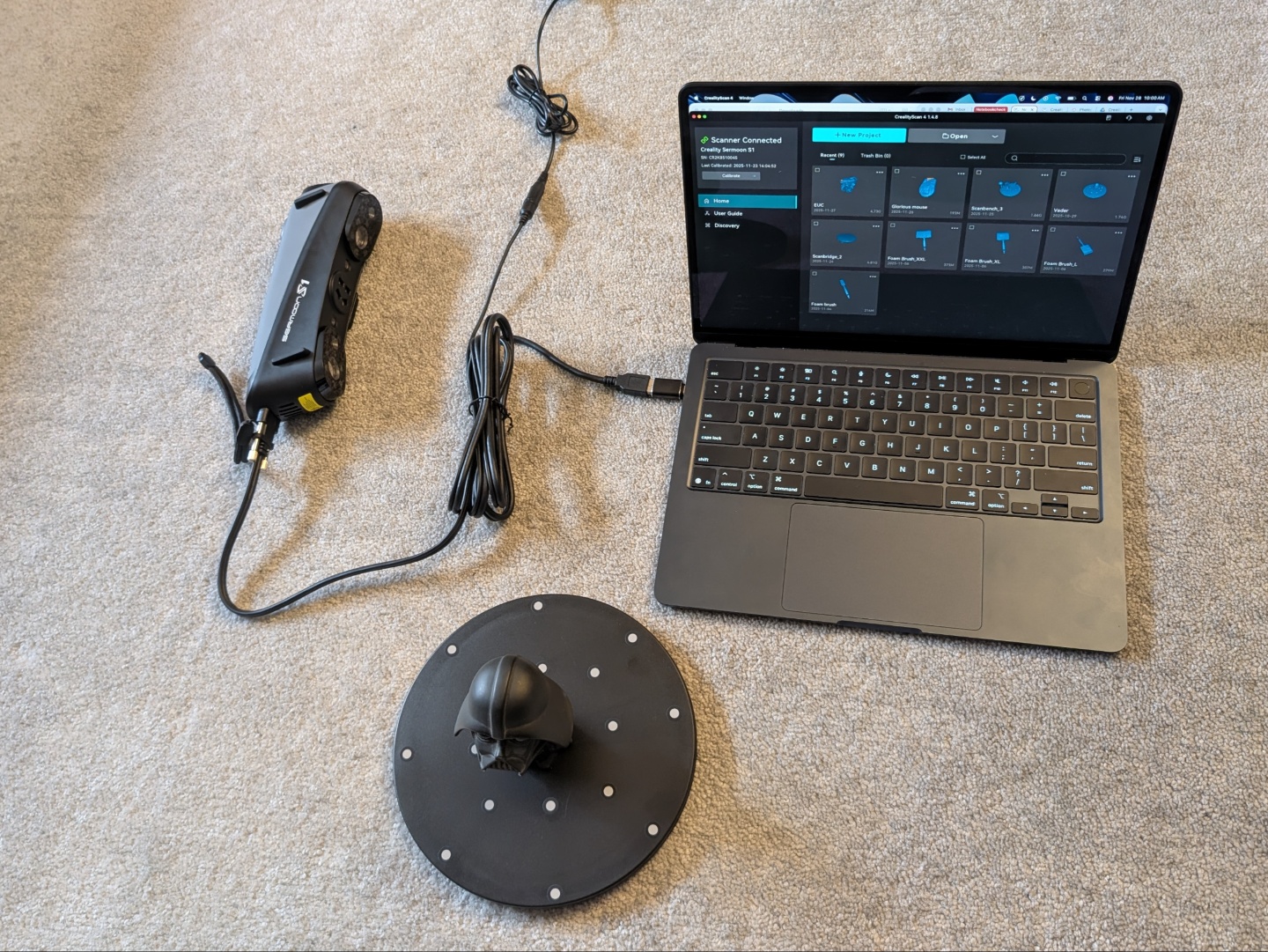

Sermoon S1 har aktiv kylning inuti så att du kan höra fläkten gå när den används. Det är hörbart men inte högt så inget att oroa sig för där. När den har anslutits till en dator eller bärbar dator hanterar Creality Scan-programvaran resten av installationen. Skannern kräver en USB 3.0-anslutning och kan ibland upptäcka en USB 3.0-port som en USB 2.0-port. Den enda lösningen på detta är att försöka återansluta tills den korrekt känner igen porten. Vi stötte på det här problemet några gånger under testperioden på Windows, men det fungerade sömlöst på en M4 MacBook Air.

Sermoon S1 har, precis som Raptor-serien, blå laser och infraröd eller NIR (Near-Infrared) scanning. Blålaserläget kan användas med korslinjer, parallella linjer och enstaka linjer, var och en med sina fördelar och brister (mer i avsnittet om prestanda). För korslinjer finns det 34 blå lasrar som belyser objektet och fångar detaljer imponerande snabbt. De sju parallella lasrarna fångar också detaljer ganska snabbt och gör det möjligt att skanna närmare för finare detaljer. Lasern med en enda linje är idealisk för skanning av hål och spår eftersom den kan återge djupet bättre än de andra två.

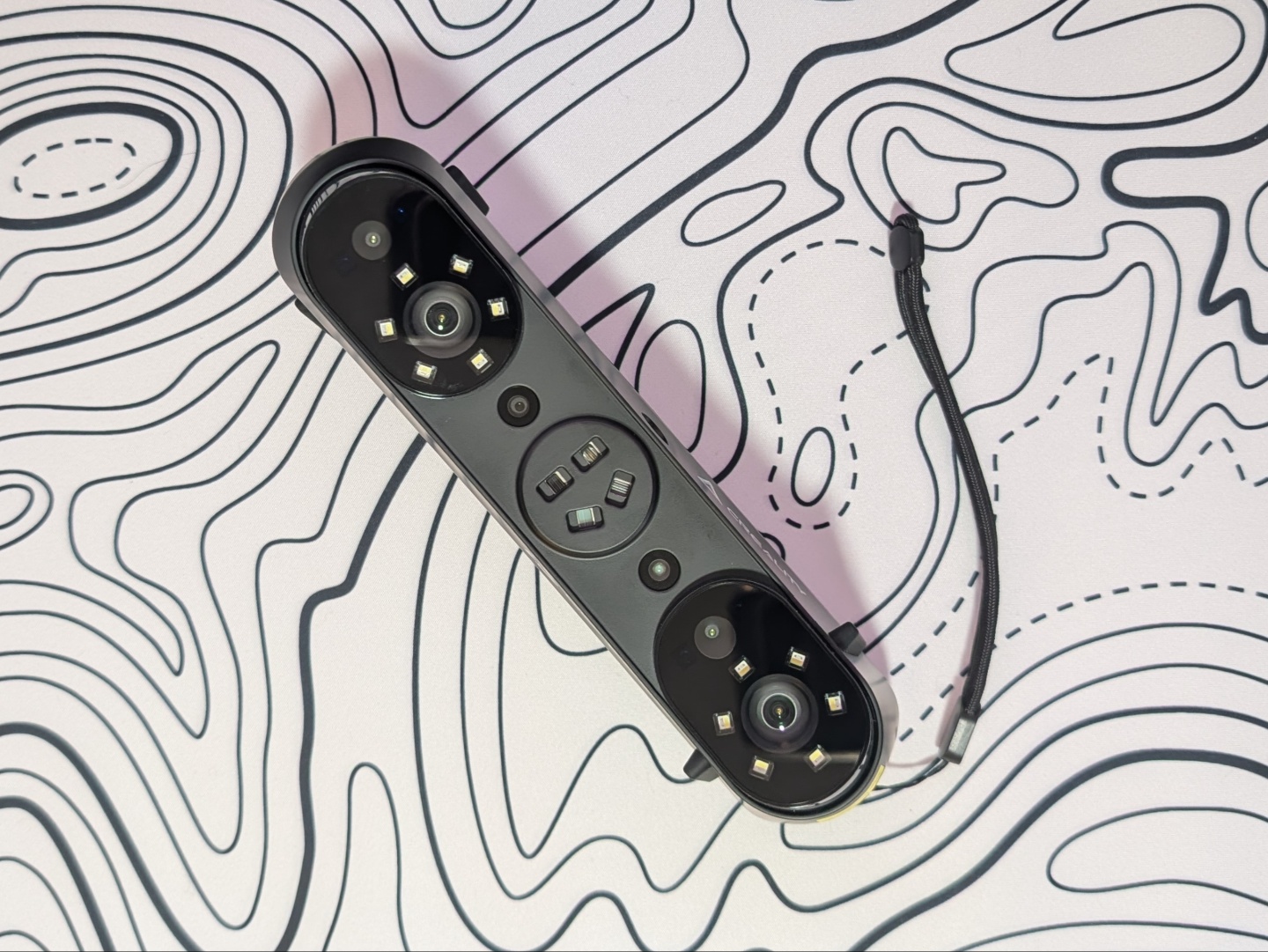

Sermoon S1 är fullmatad med kameror, inklusive två vidvinkelkameror, en färgkamera, två högprecisionskameror och, som tidigare nämnts, en NIR-kamera. NIR-skanningen med fyra linser möjliggör snabb, markörfri skanning av stora föremål samt människokroppen eller delar av den. Den kan också fånga en färgkarta för en tillräckligt nära virtuell 1 till 1-representation av ett verkligt objekt.

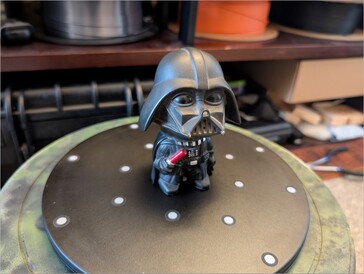

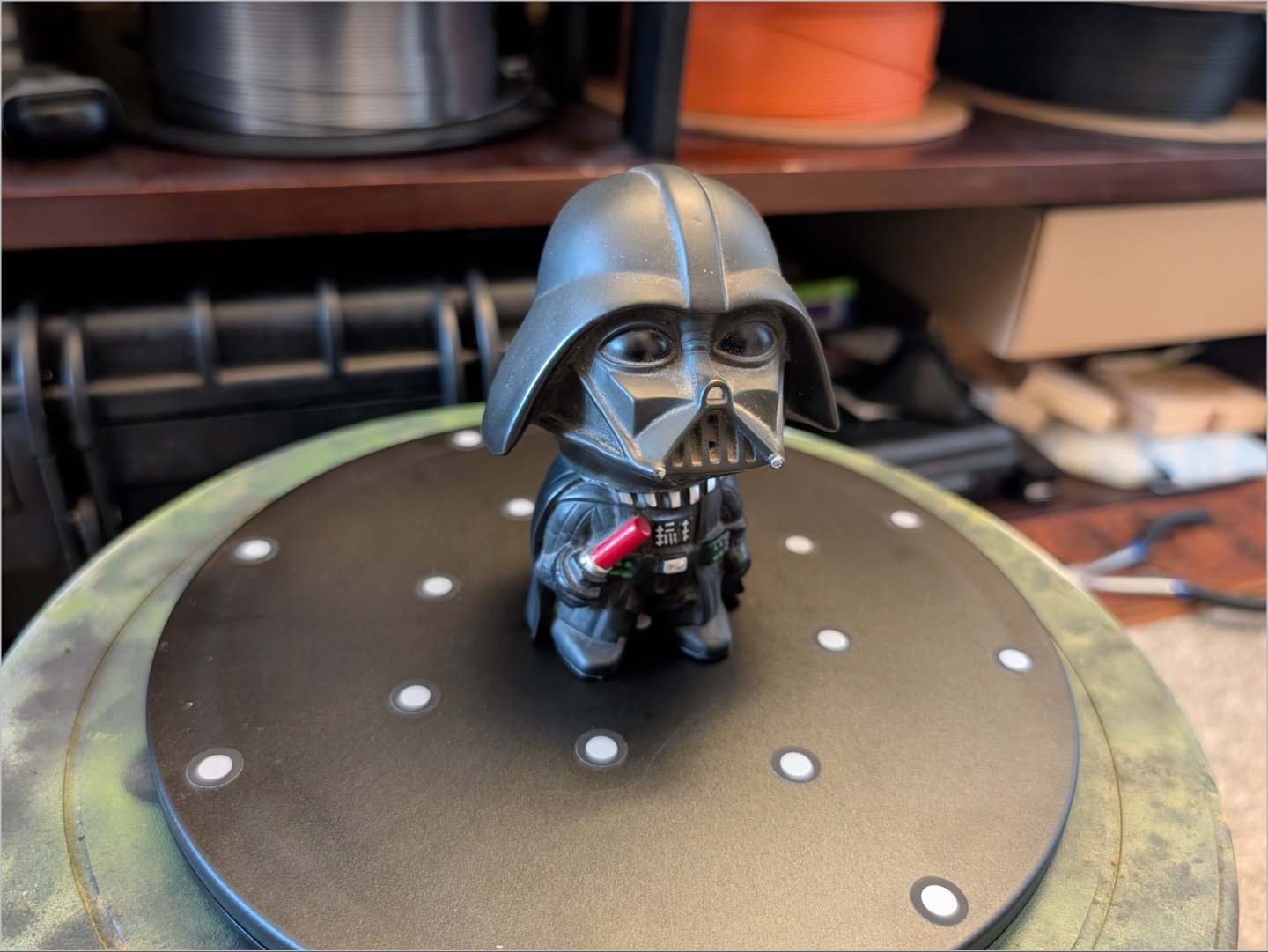

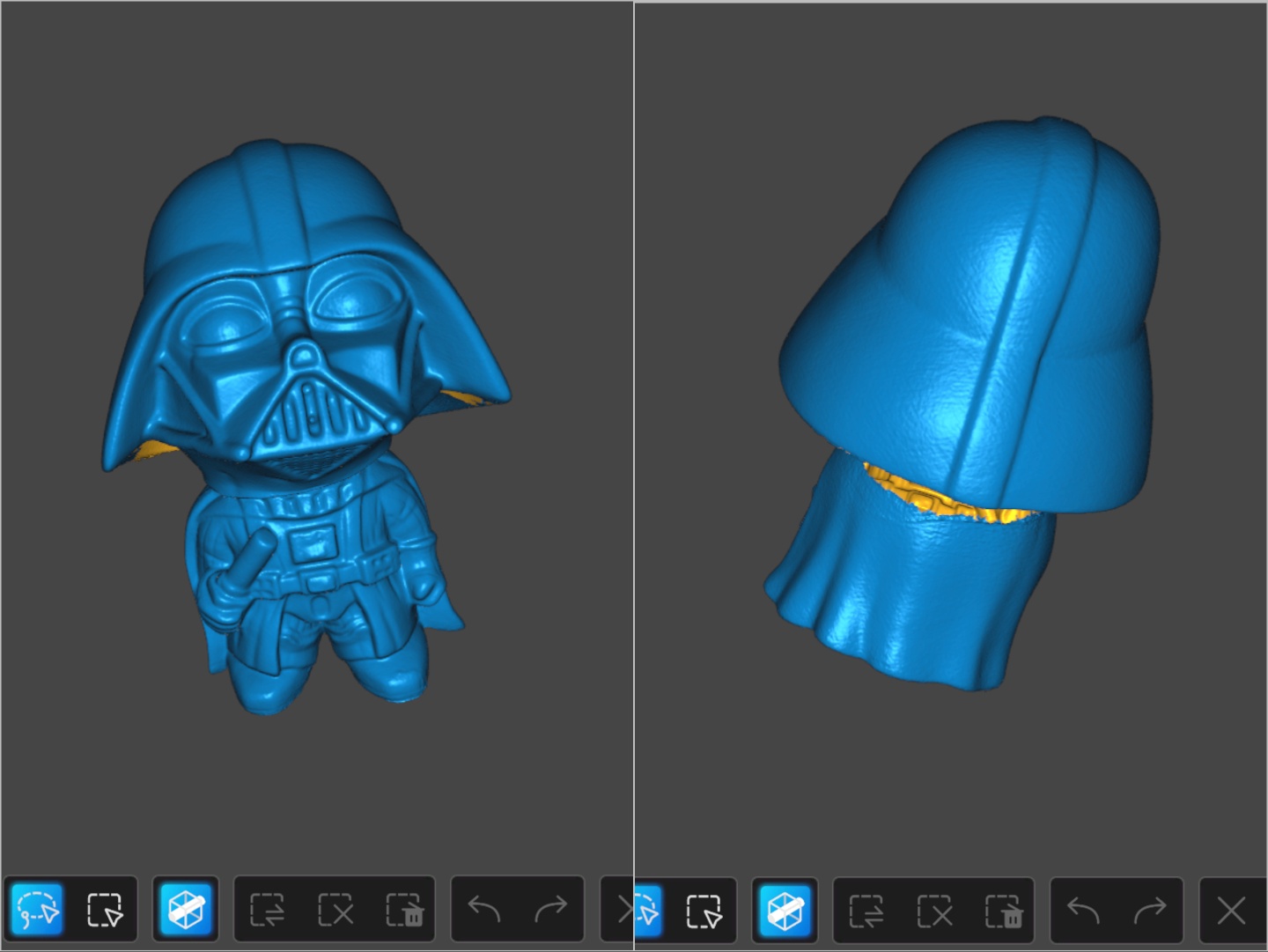

Det är känt att 3D-skannrar ofta har problem med svarta och reflekterande föremål eftersom de hindrar lasrarna från att återvända till skannern. Som framgår av några av skanningarna i avsnittet om prestanda klarar Sermoon S1 svarta objekt bra när tillräckligt många markörer har placerats ut.

3D-skannern Sermoon S1 klarar en skanningshastighet på upp till 90 FPS, men det beror på kapaciteten hos det system som den är ansluten till. Vid första anslutningen kör Creality Scan-programvaran ett prestandatest för att fastställa detsamma. Den rapporterade att M4 MacBook Air hade "Genomsnittlig PC-prestanda" för upp till 57 FPS i blålaserläge och upp till 30 FPS i infrarött läge. En trådlös anslutning via Scan Bridge begränsar detta till 45 FPS respektive 20 FPS.

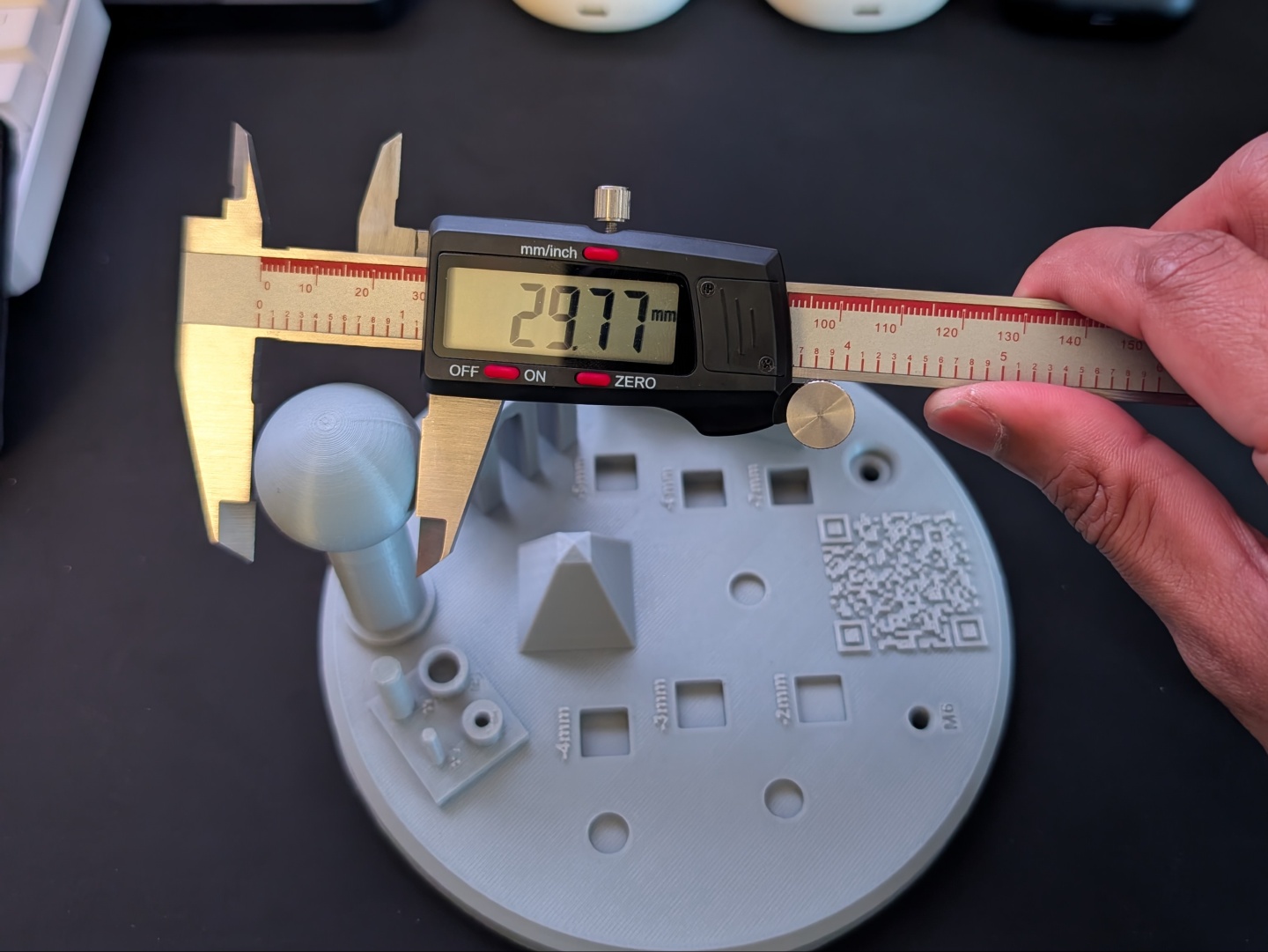

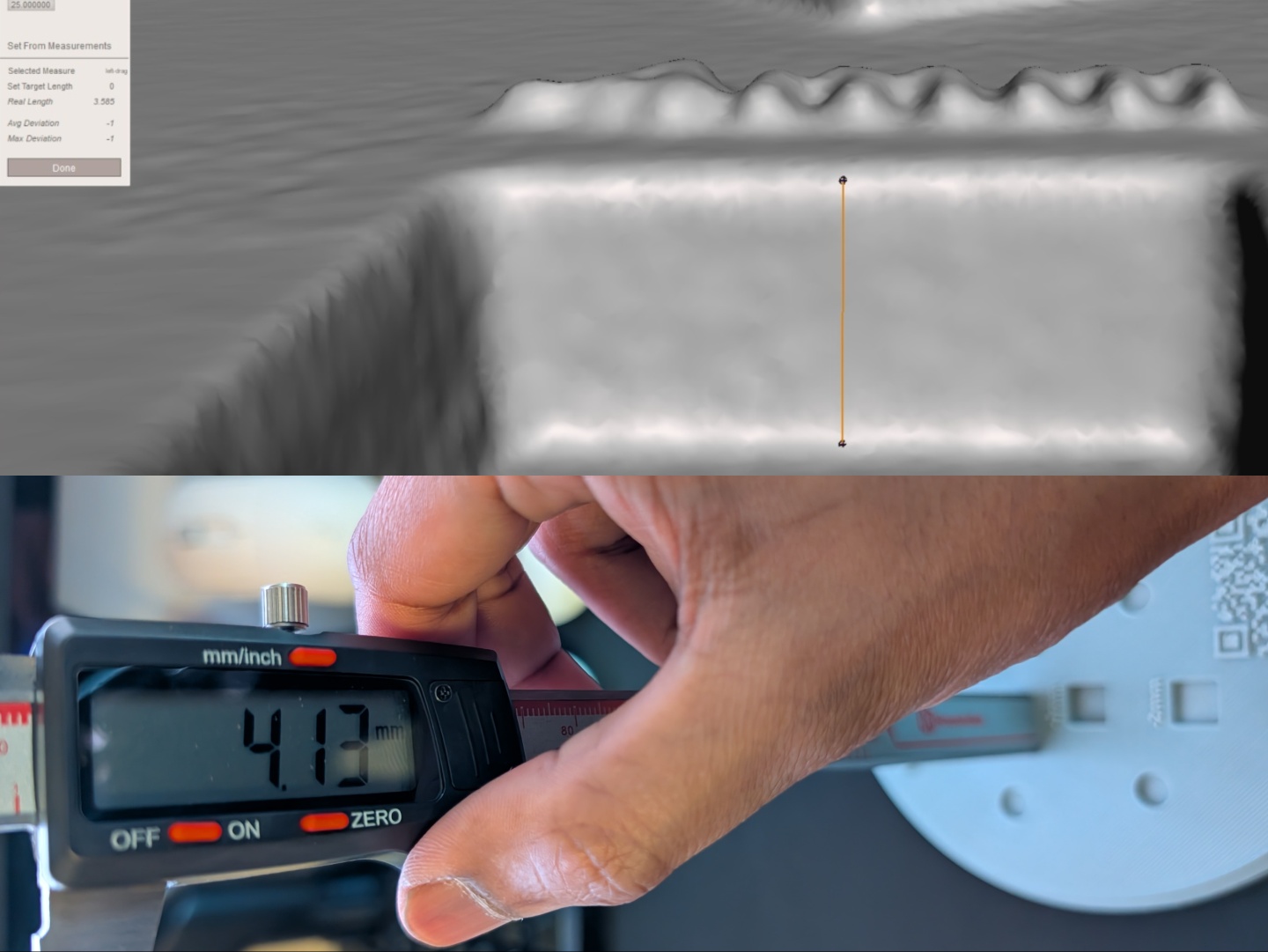

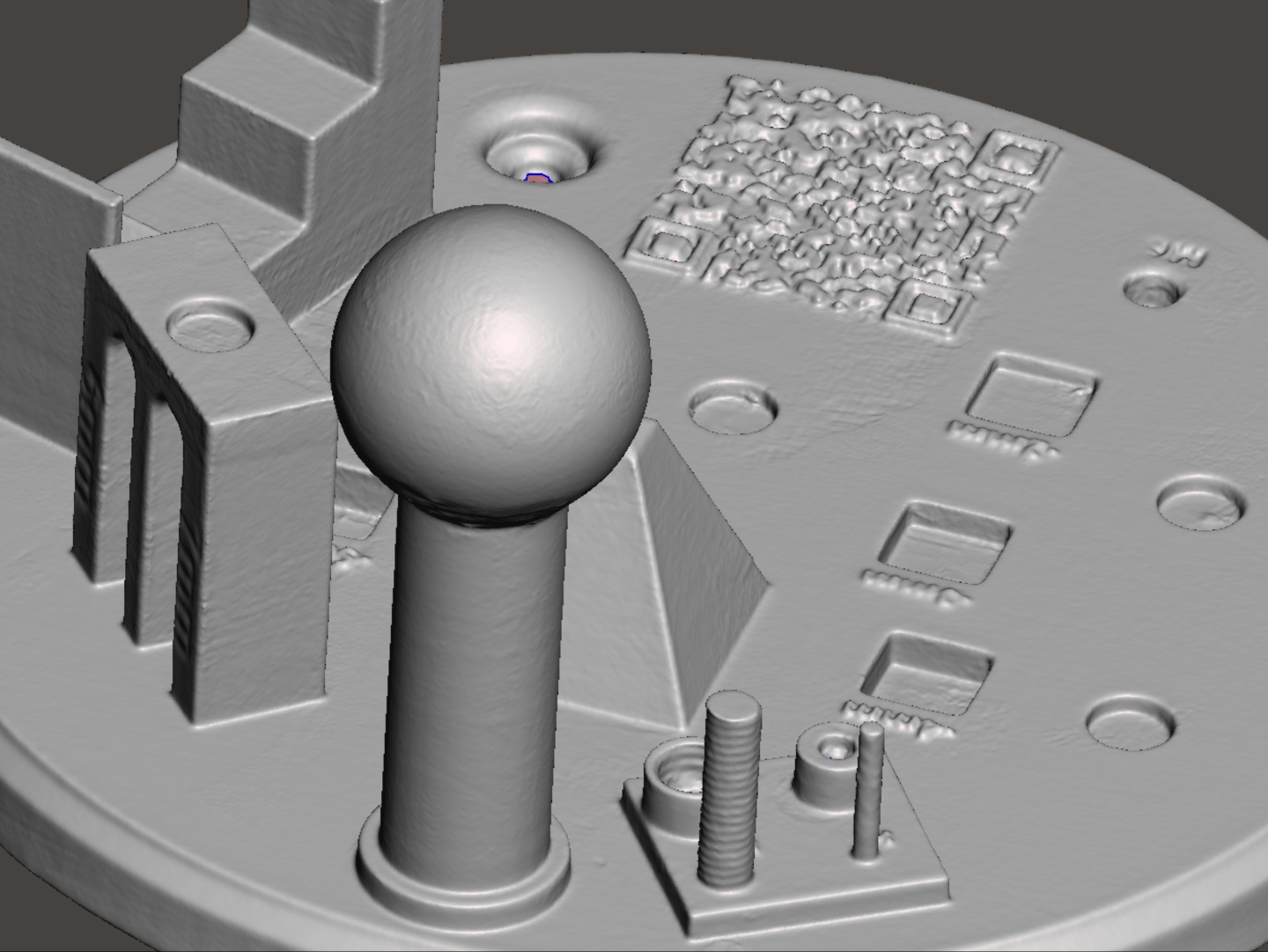

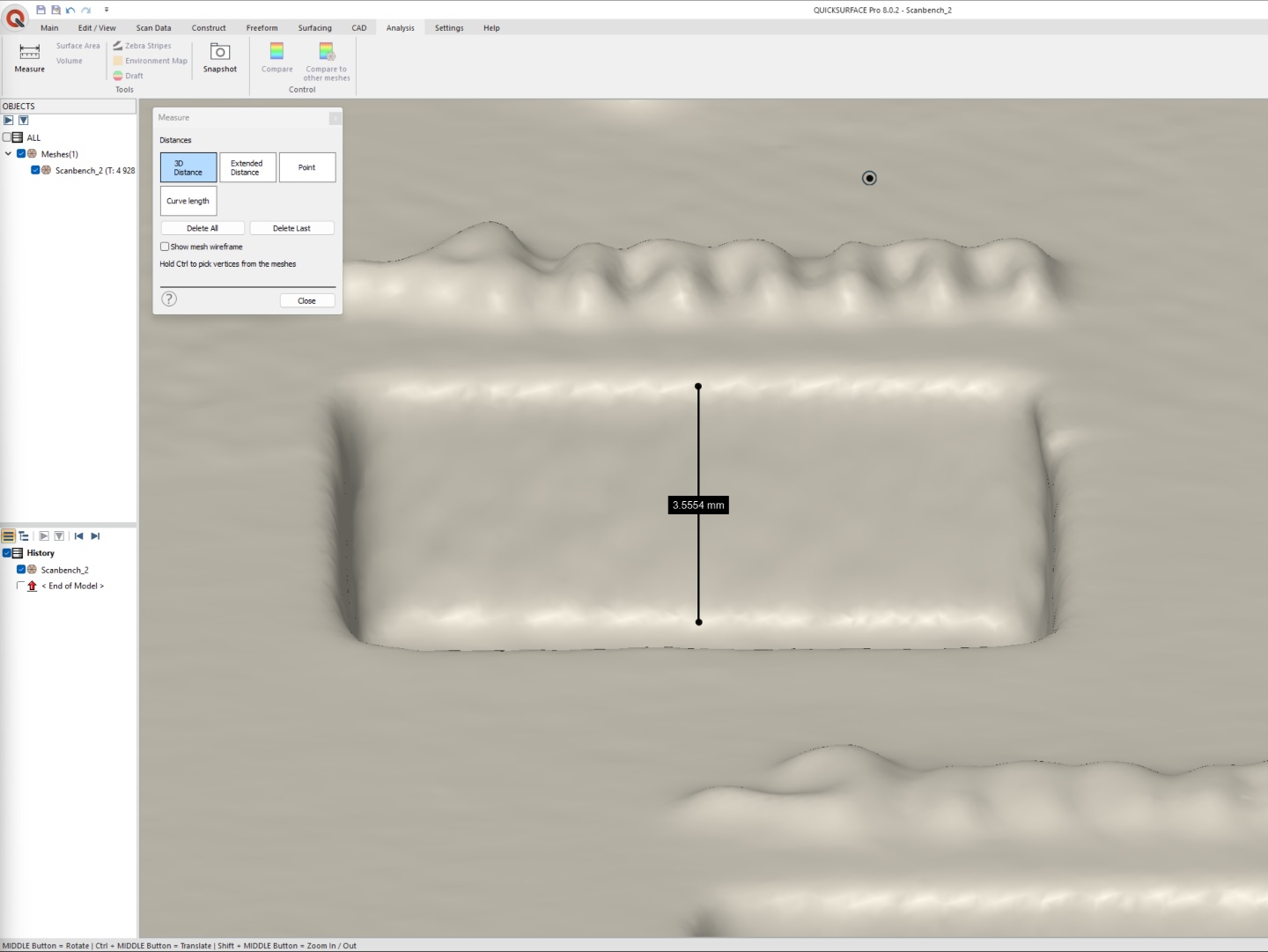

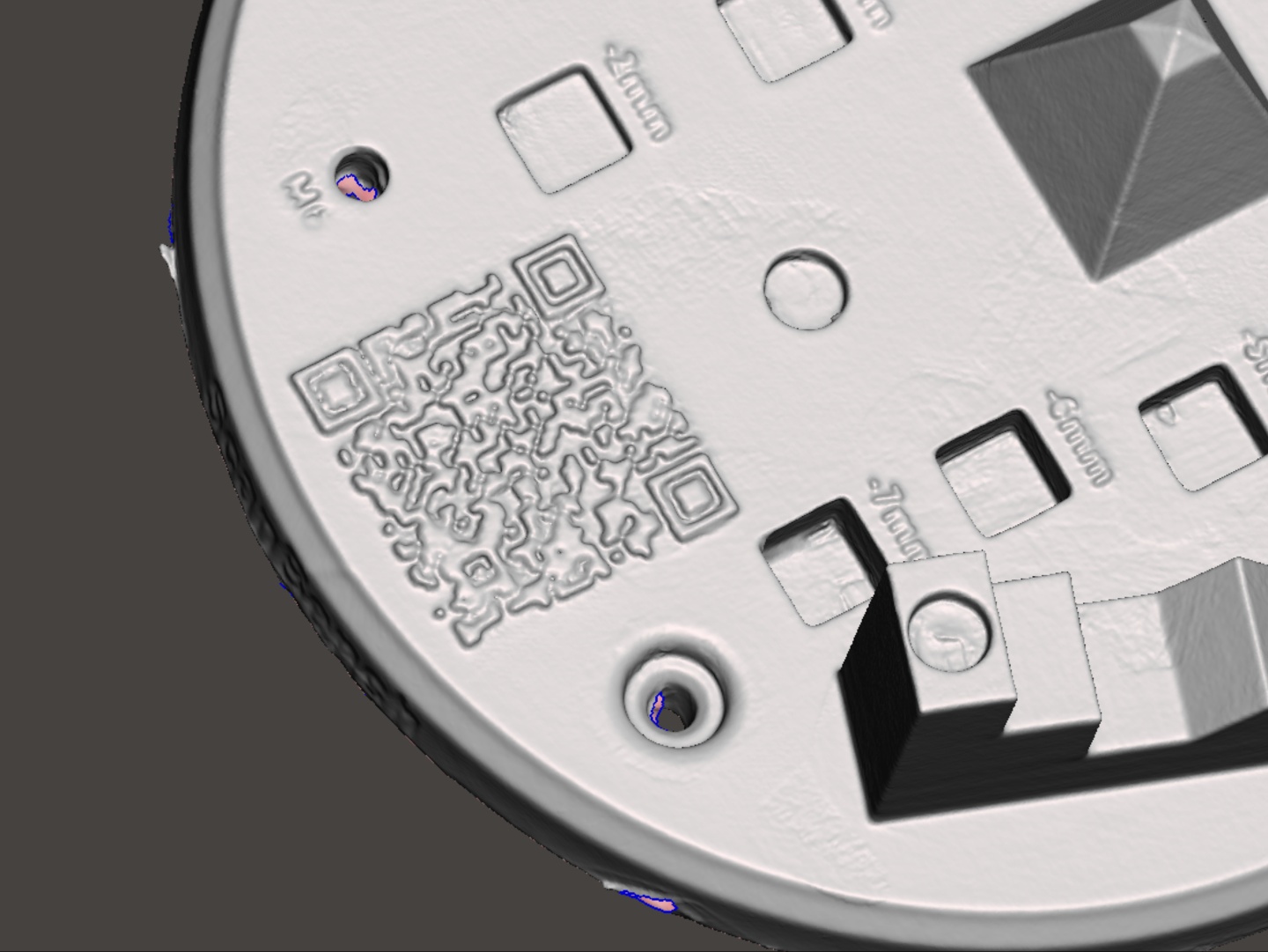

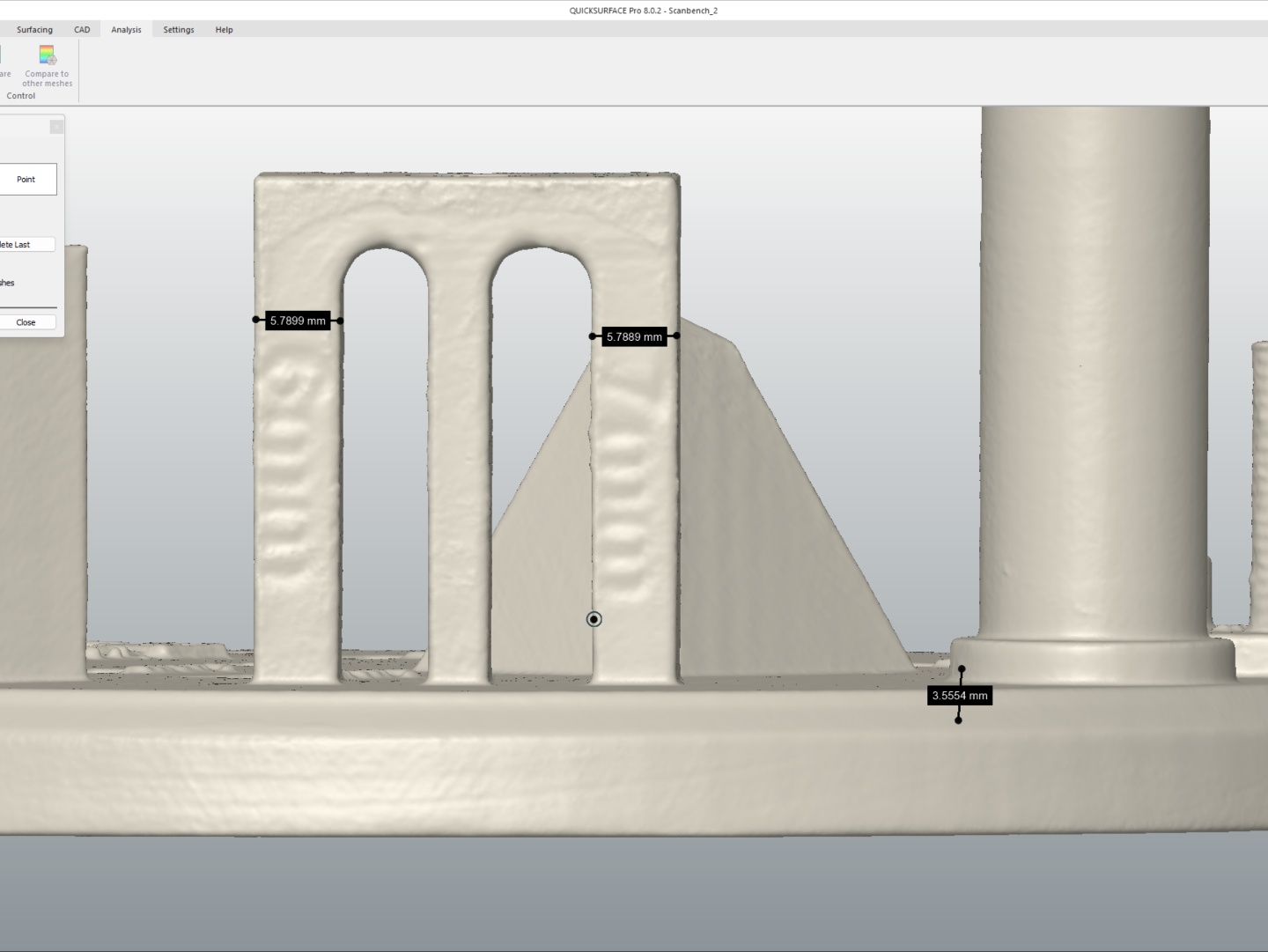

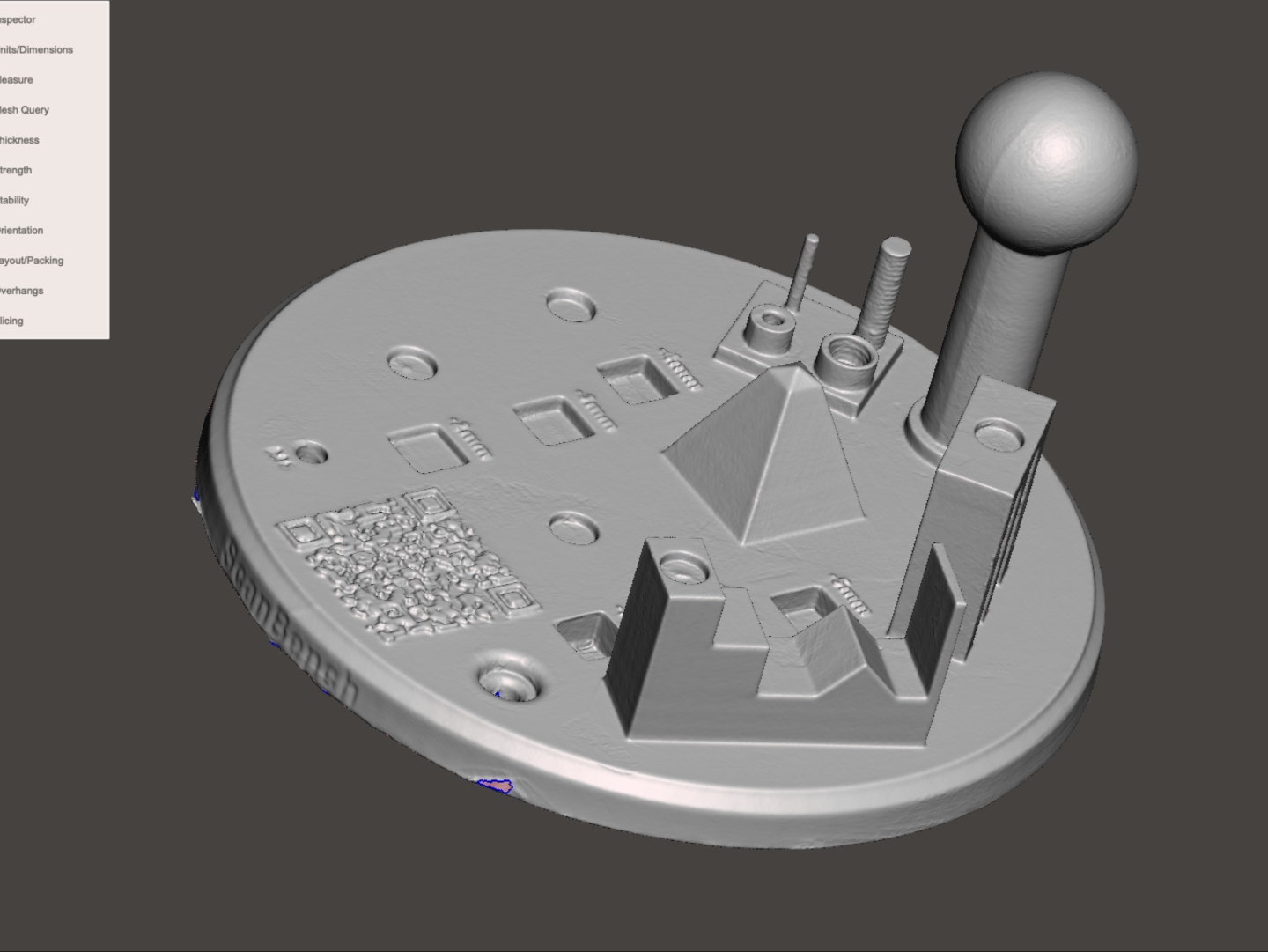

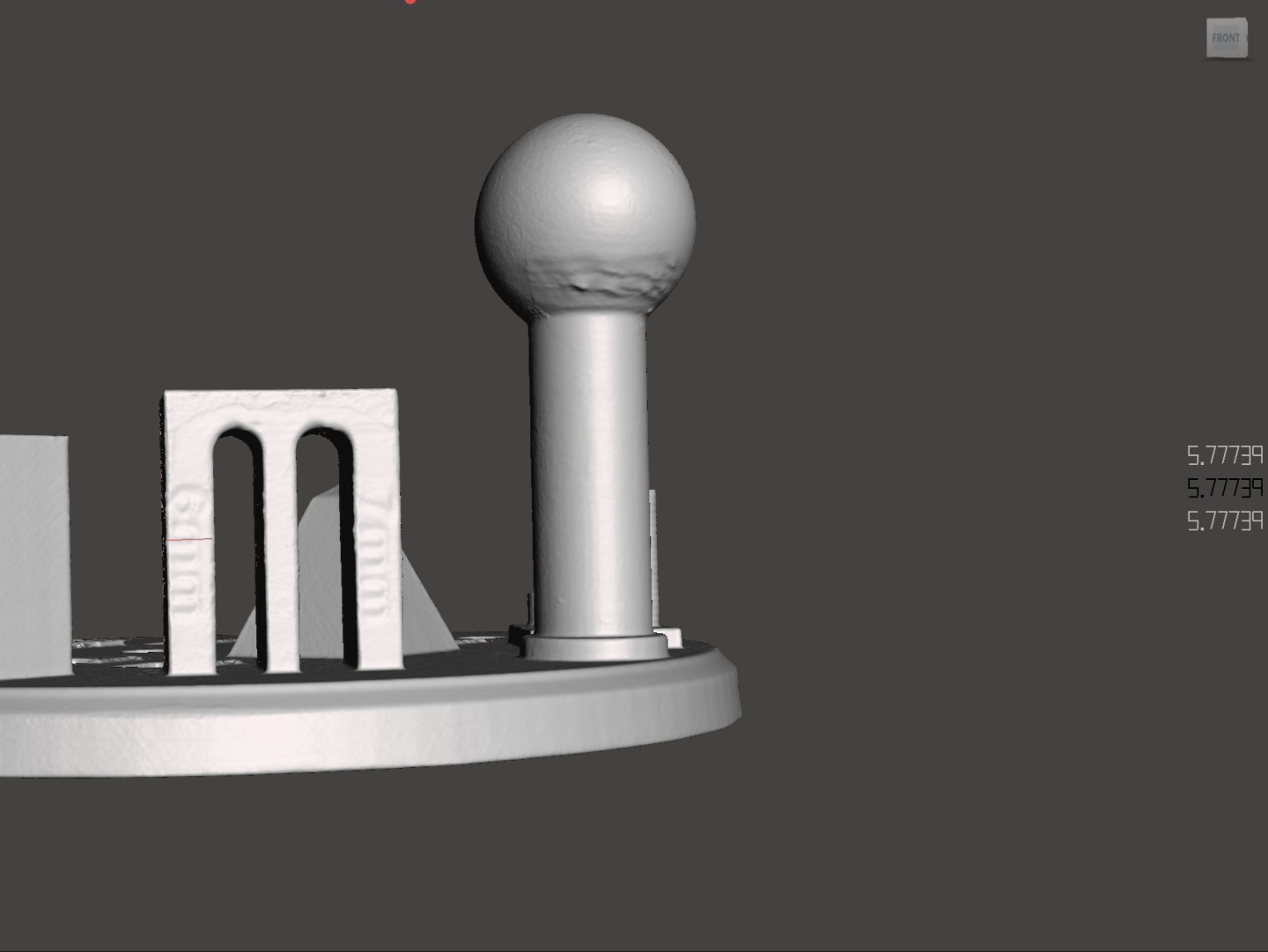

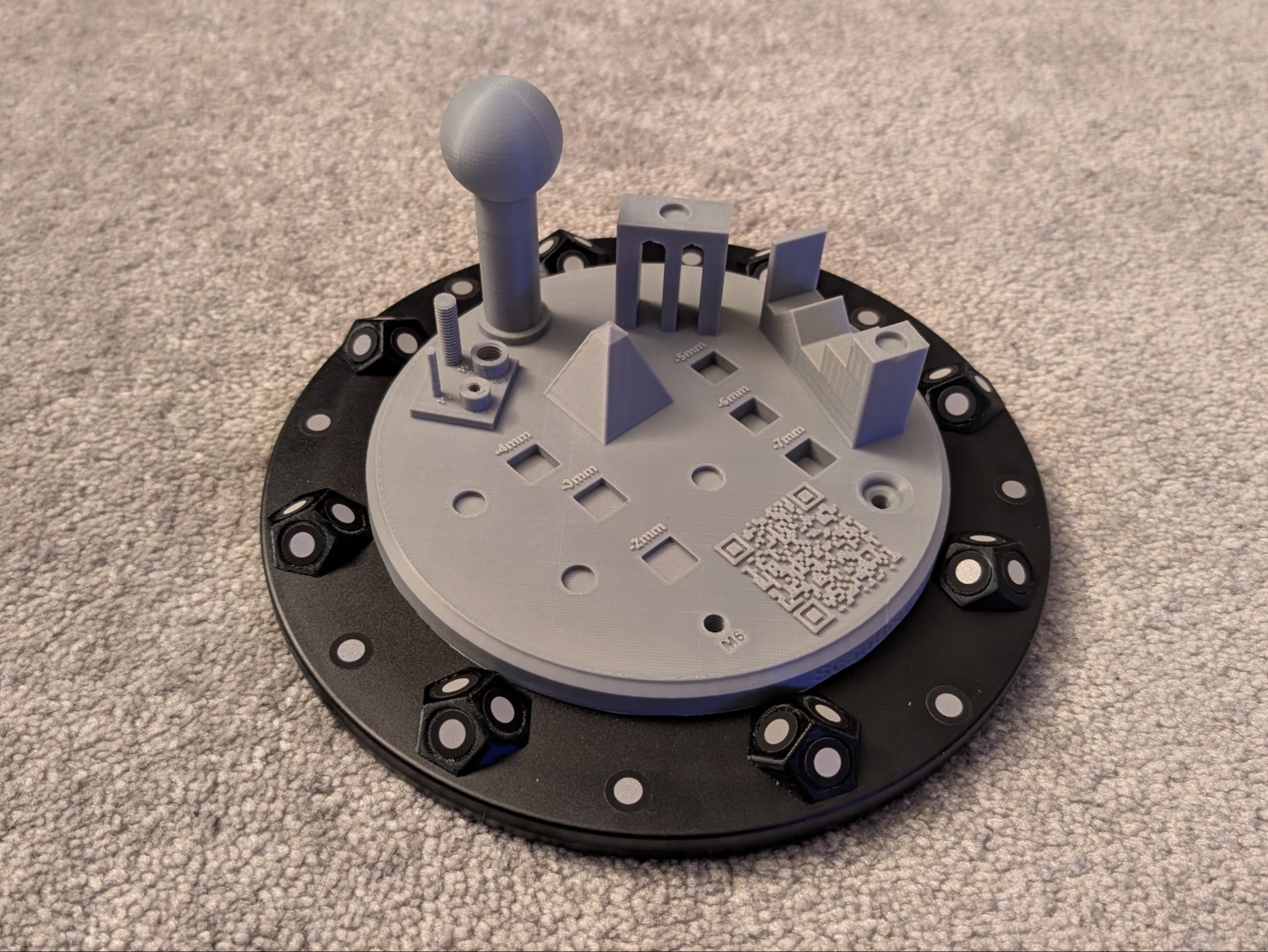

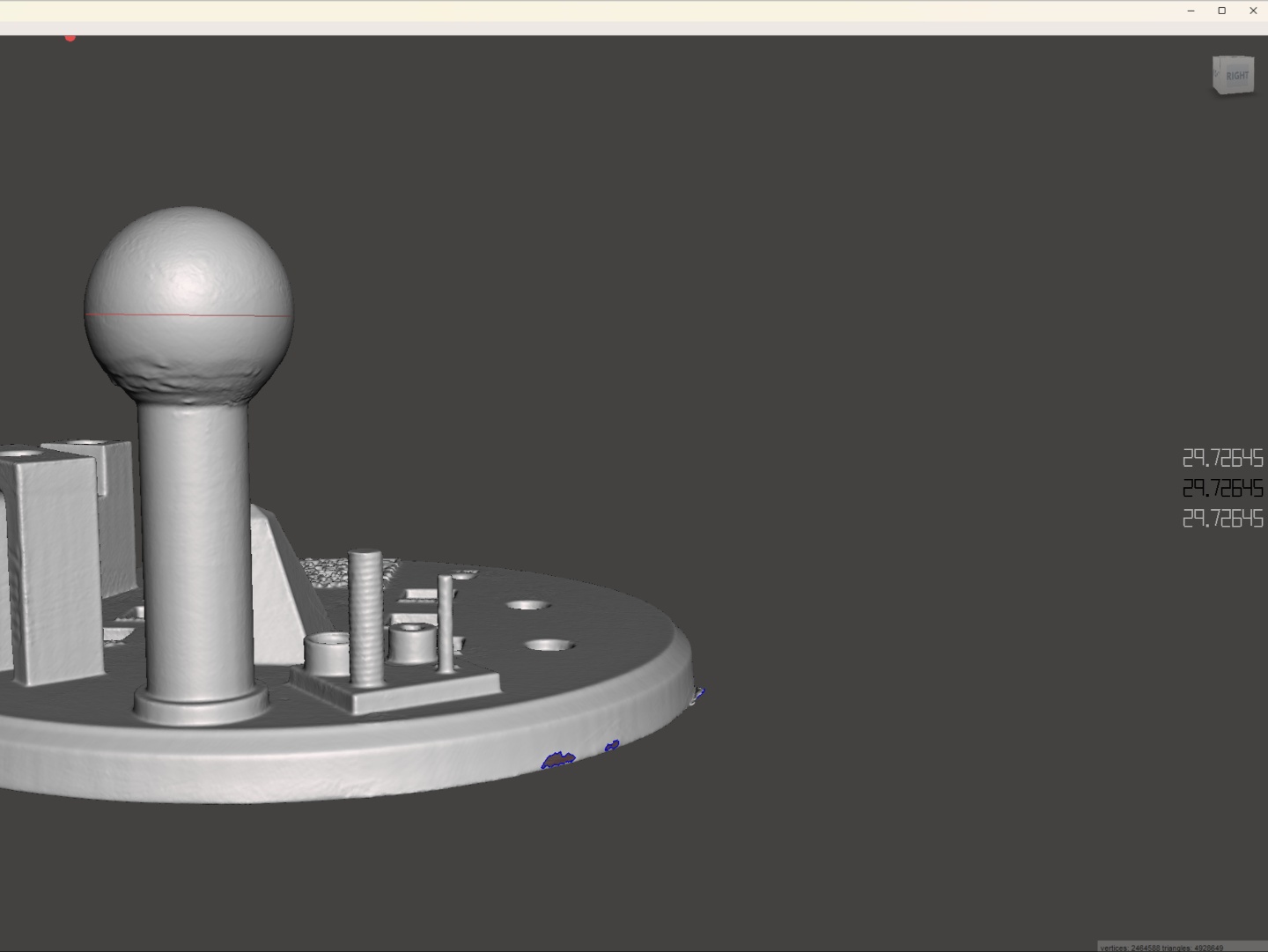

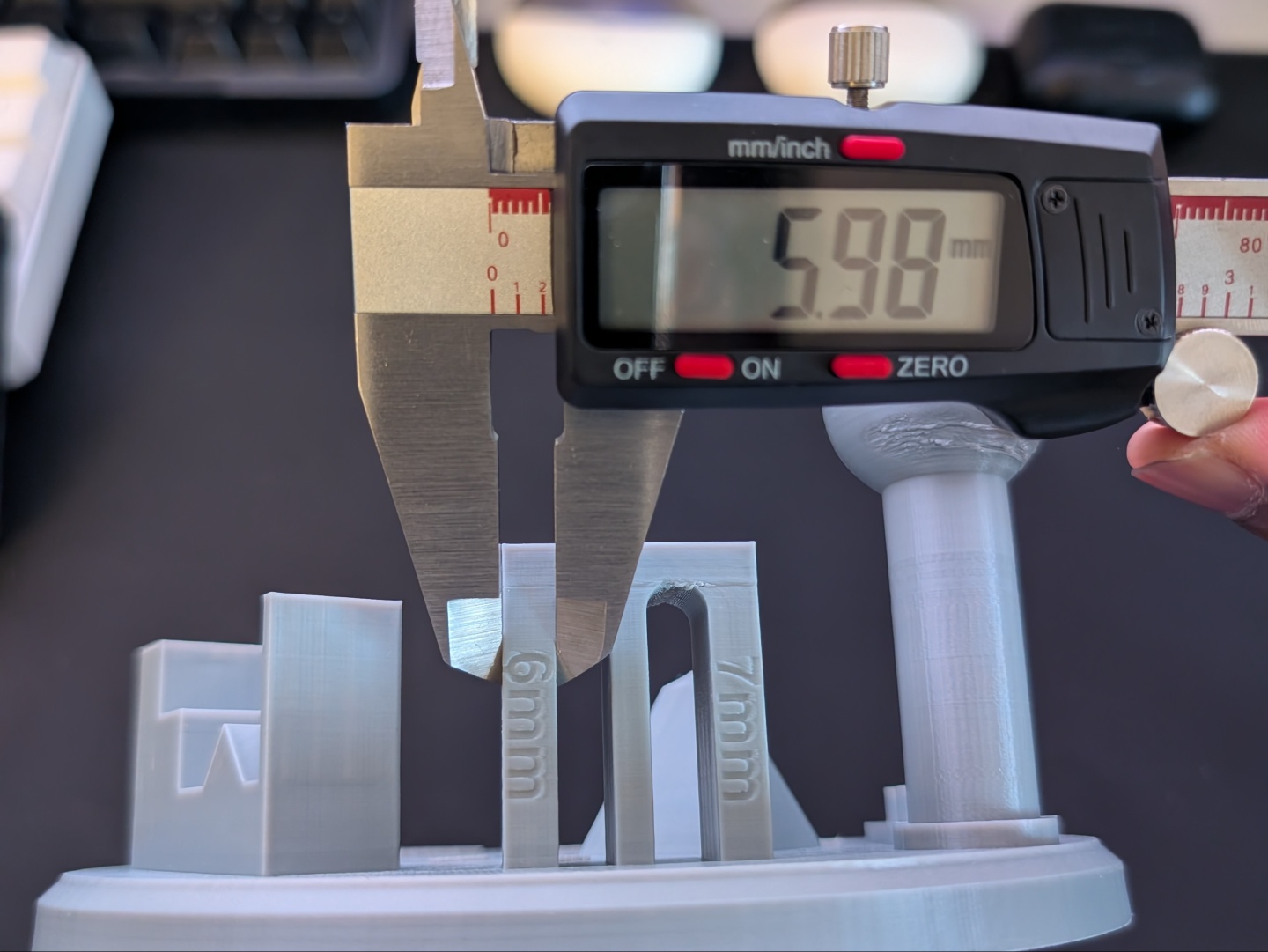

Vi testade noggrannheten och användbarheten hos Sermoon S1 med några olika applikationer. Den 3D-tryckta Scanbench (designad av 'mairyjulien' på Makerworld) har en hel del fasetter för att sätta skannern på prov. Vi använde MeshMixer och QuickSurface för att identifiera mätningar för 3D-modellen som skapats av skannern med en kombination av alla tre blå laserlägena. Sermoon S1 uppvisade avvikelser på under 0,30 mm för de flesta fasetter. Den hade dock större problem med djupdetaljerna, där variansen låg i intervallet 0,50 till 0,60 mm. Kulan i Scanbench låg inom noggrannhetsintervallet 0,02 till 0,04 mm, men de andra mätningarna visade högre varians. Vi märkte också att den blå lasern ibland är för ljusstark i autoläget under skanningen, vilket leder till artefakter i skanningen. Lyckligtvis gör Creality Scan 4 ett bra jobb med att eliminera dessa artefakter under bearbetningen. Det som blir kvar kan enkelt tas bort manuellt.

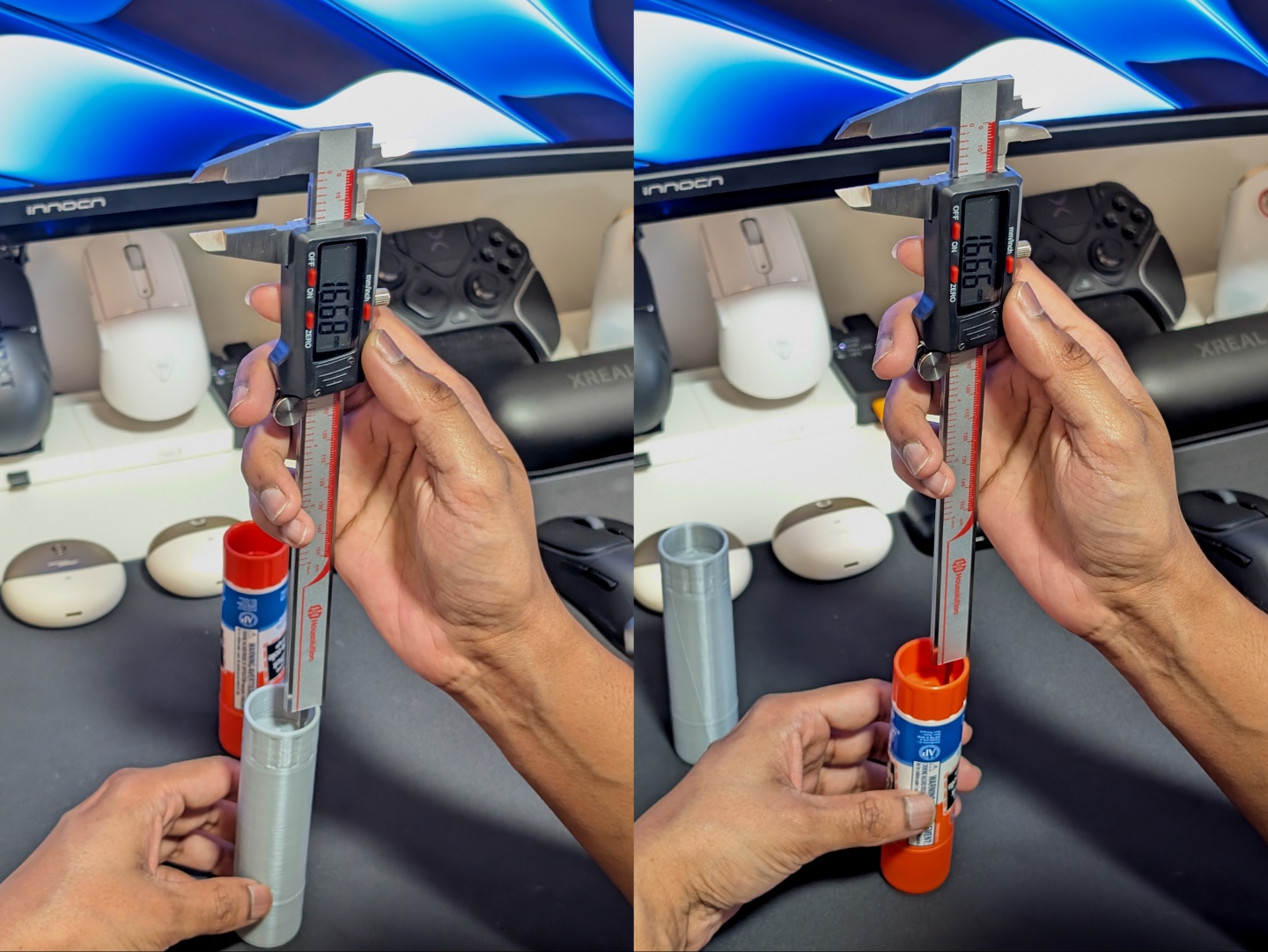

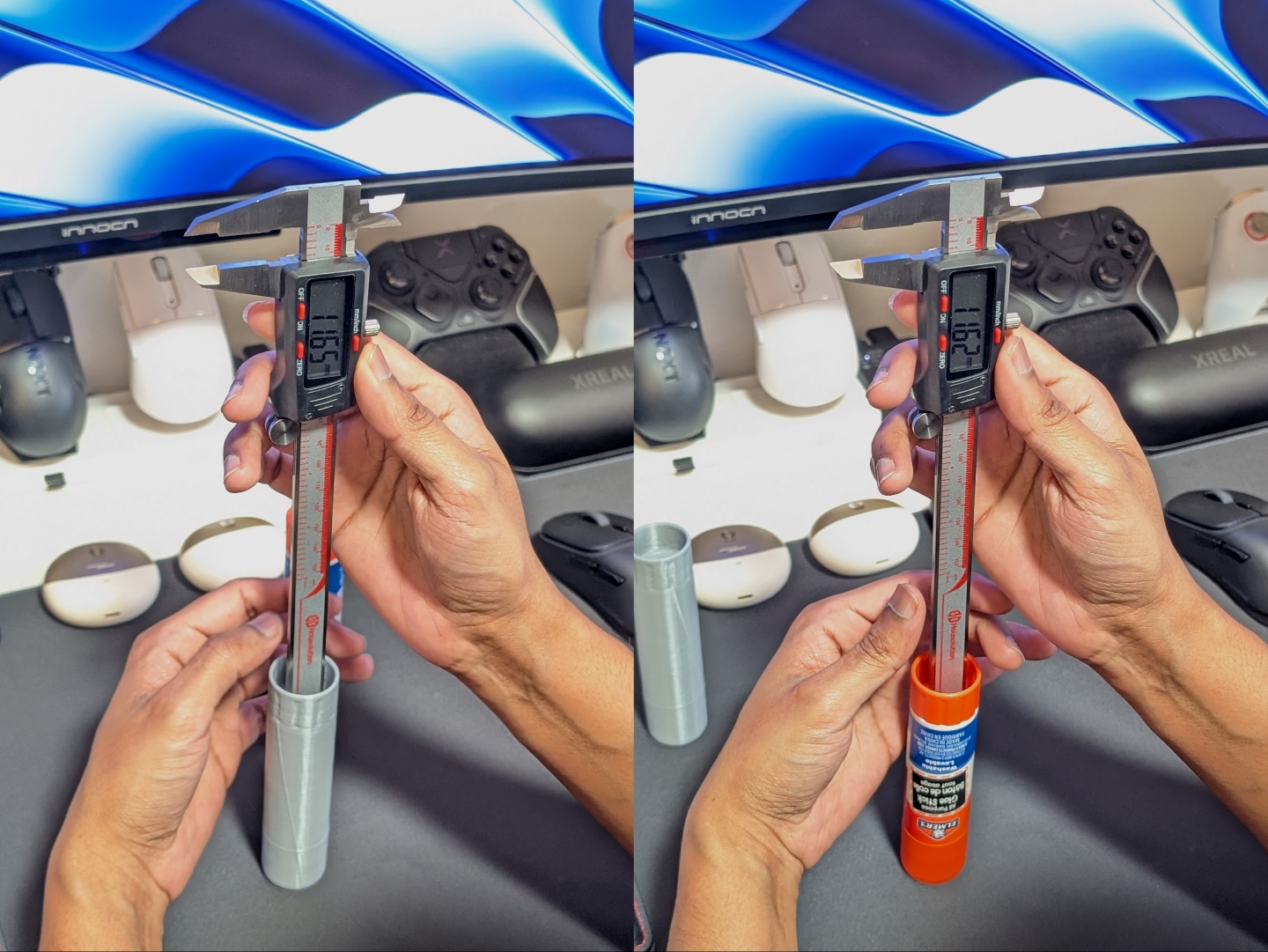

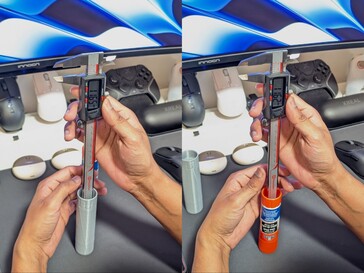

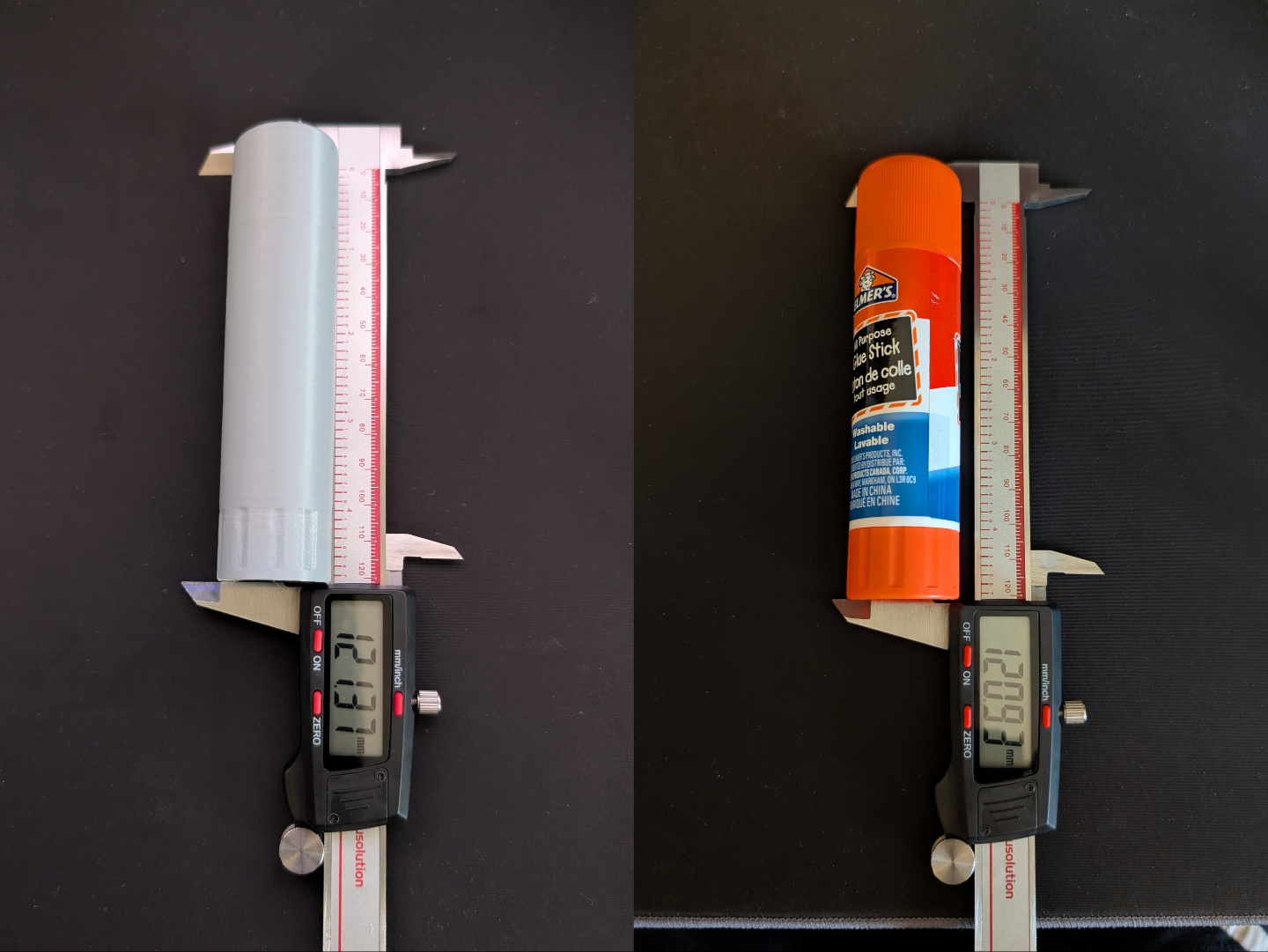

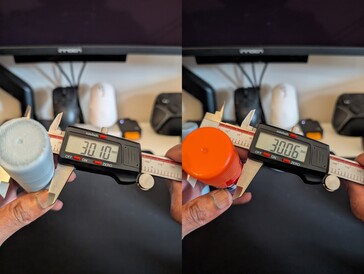

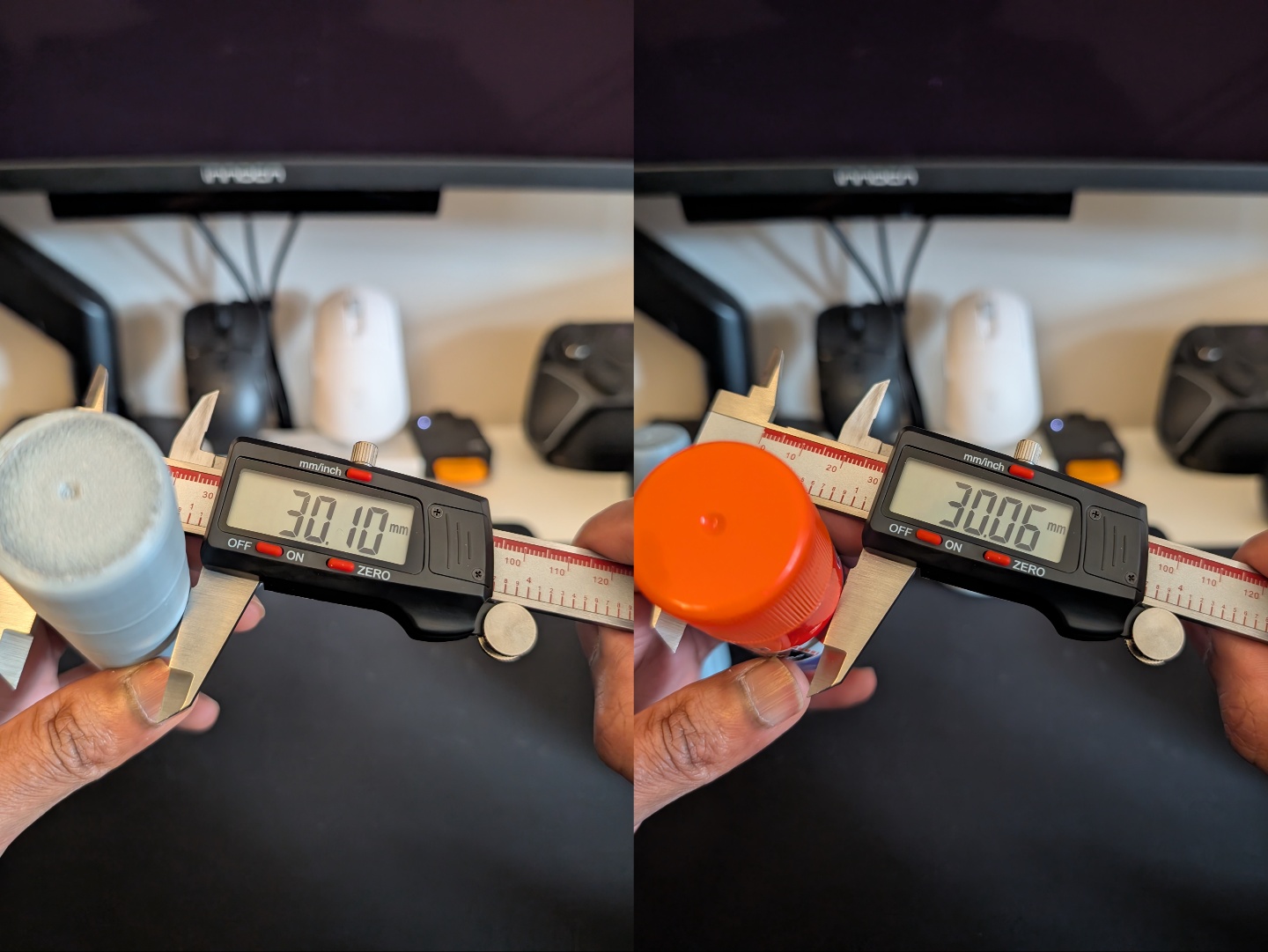

Med detta sagt var resultaten mycket mer exakta med enskilda former och objekt. Limstiftet skannades med en kombination av parallell- och singellaser och skrevs sedan ut i 3D. Som framgår av bilderna nedan låg den grunda delen inom den angivna noggrannheten medan den djupare delen avvek med 0,03 mm. Diametern avvek med 0,04 mm men höjden avvek med 0,24 mm med tanke på att det finns ett 0,2 mm bräddlager på utskriften.

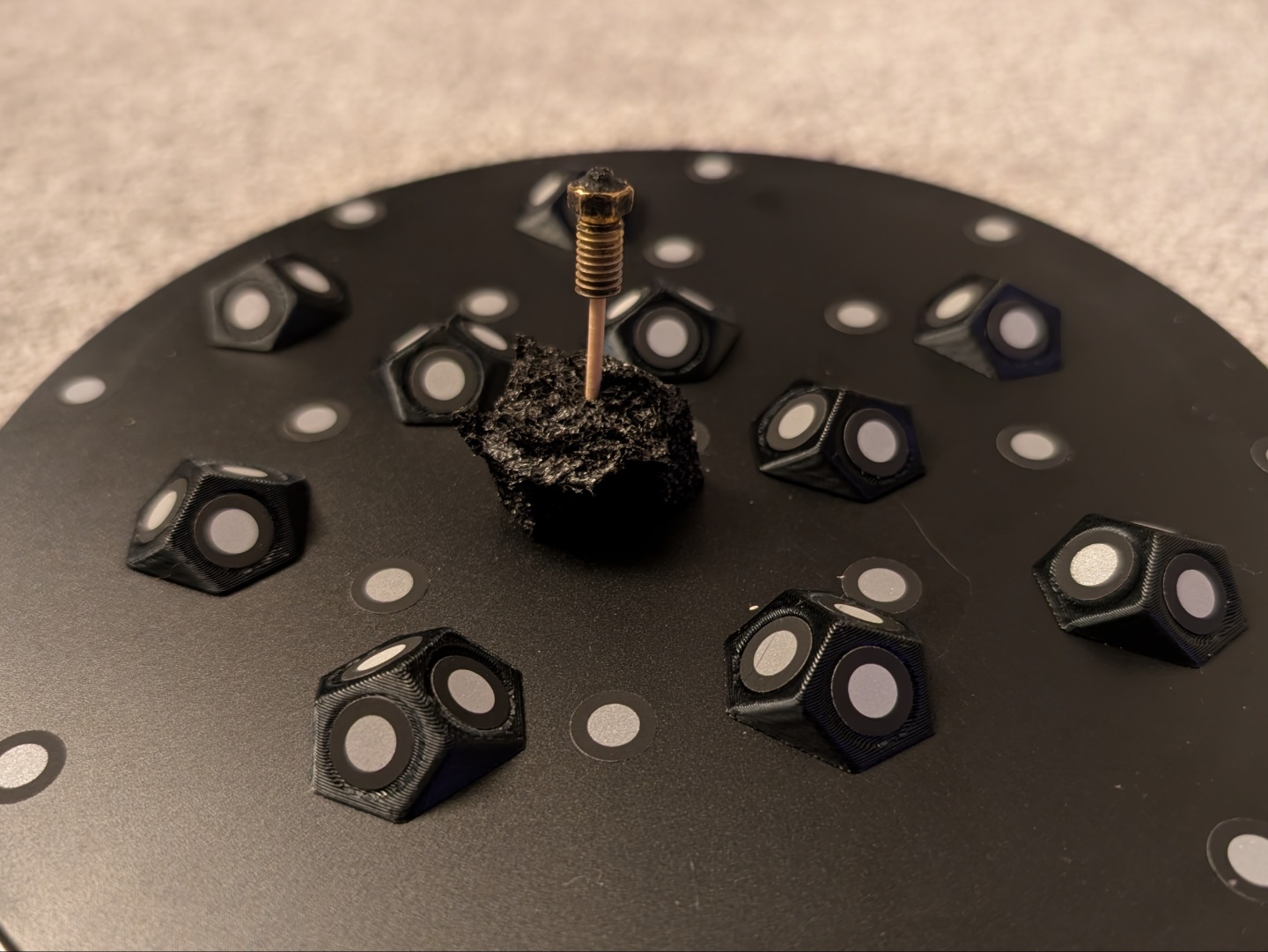

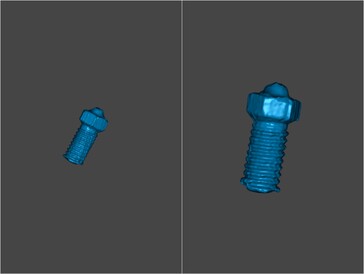

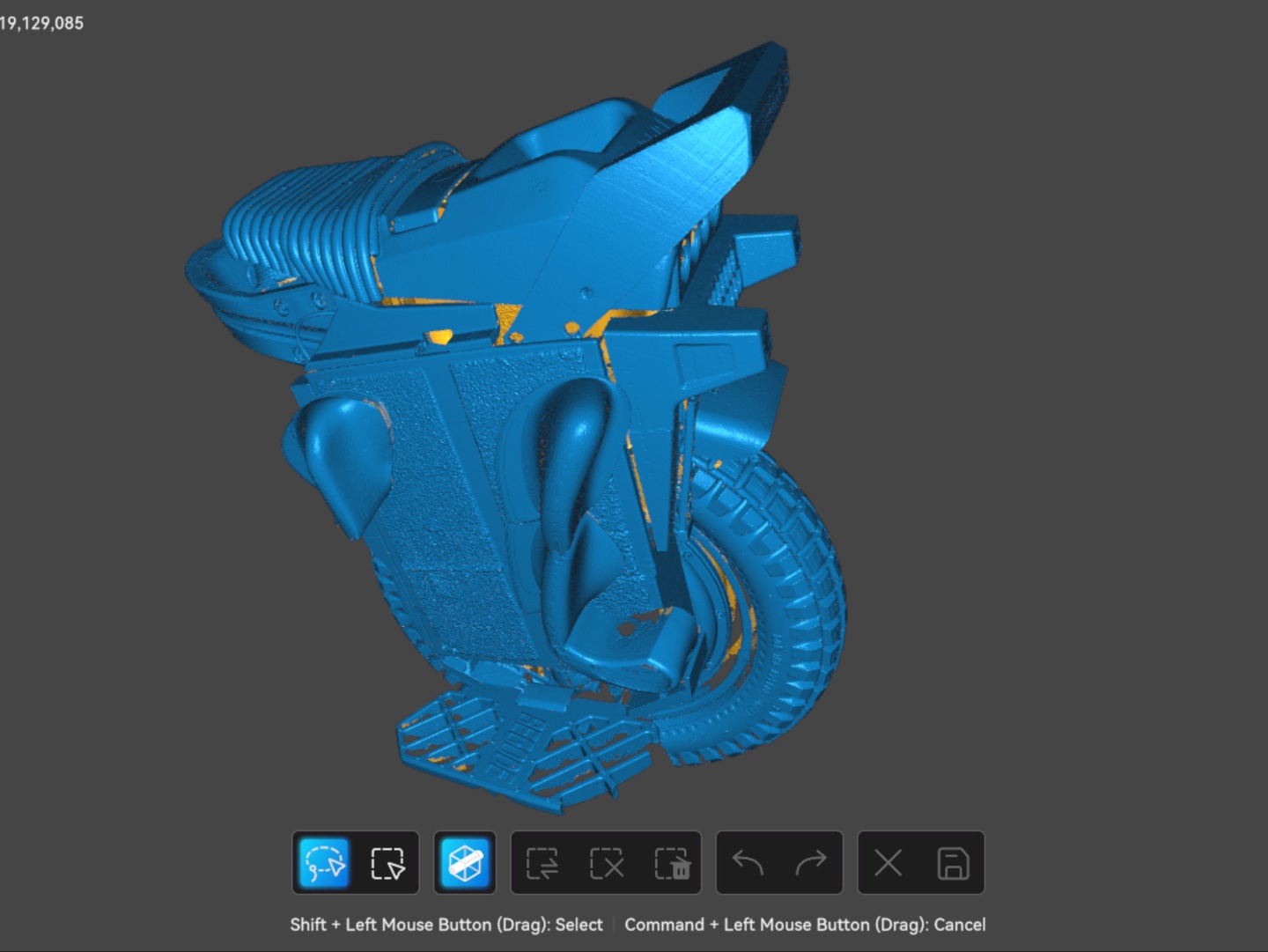

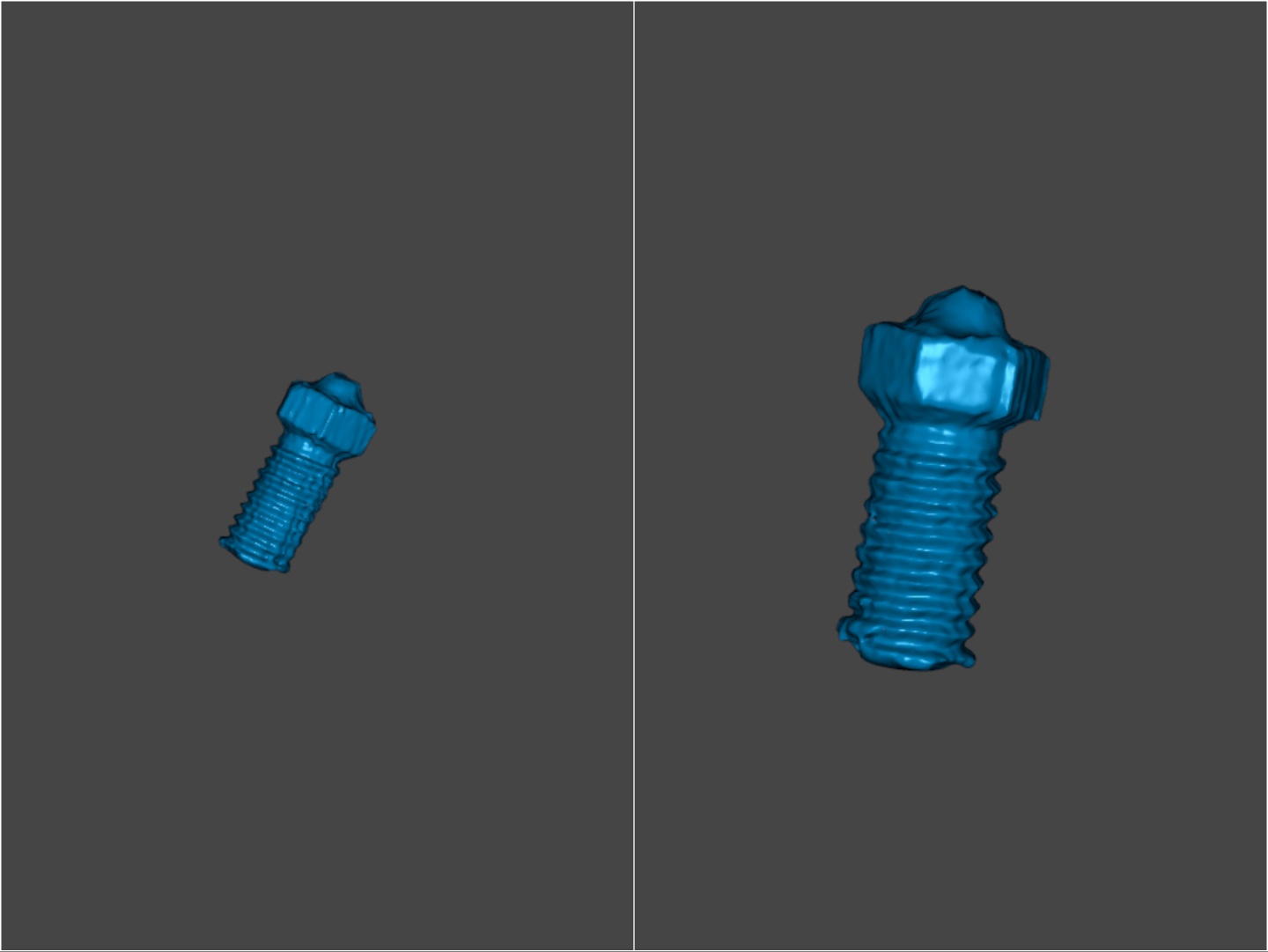

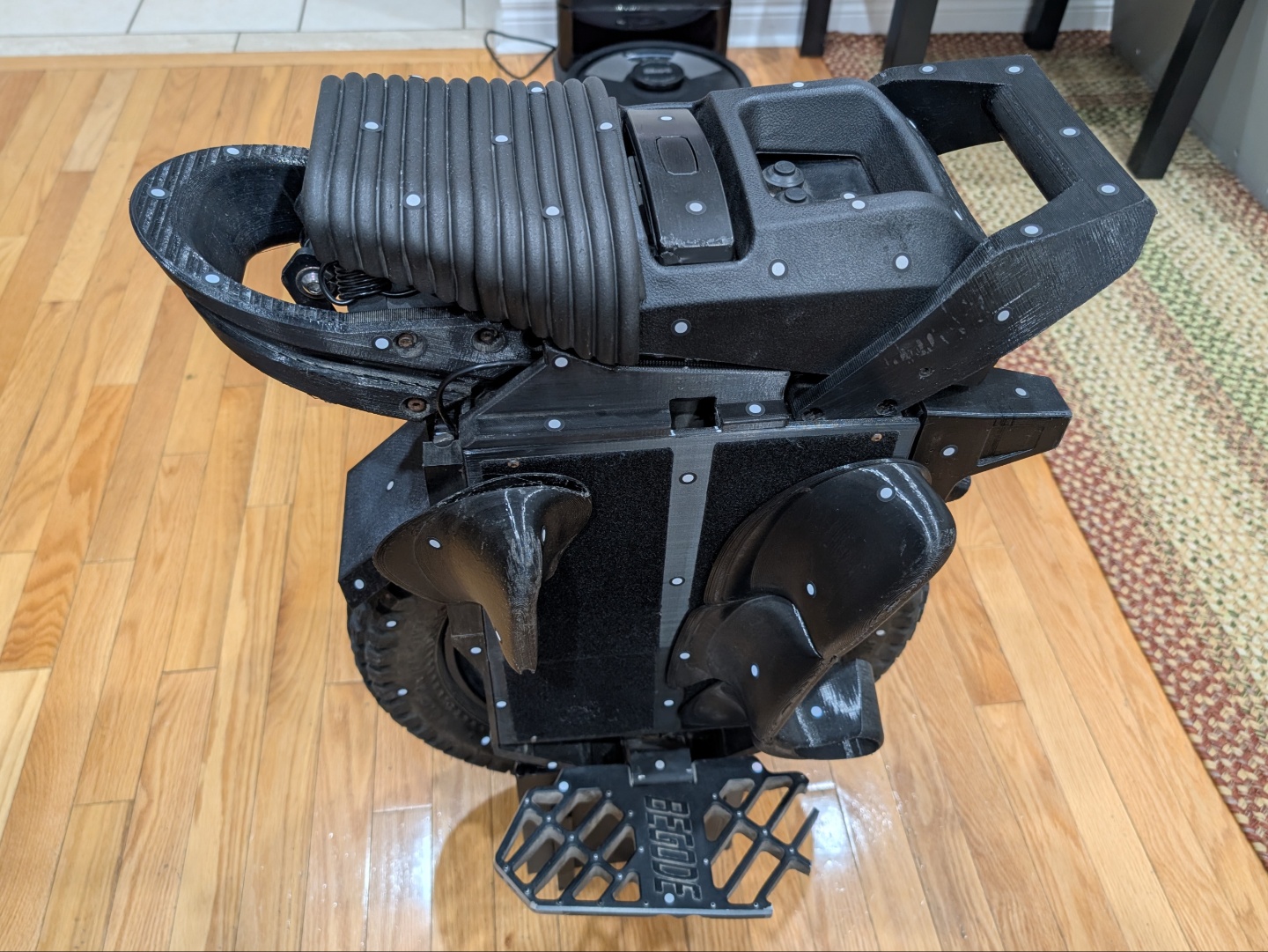

För en mindre skanning använde jag ett trasigt munstycke från en 3D-skrivare och Sermoon S1 tycktes förlora en del detaljer i trådarna. För en större skanning skannade jag en mestadels svart elektrisk enhjuling (EUC) med några reflekterande delar med hjälp av korslinjeläget. Det tog mindre än 10 minuter att producera den första skanningen, vilket var ungefär lika lång tid som det tog att fästa markörerna. En processfärdig skanning skapades alltså på mindre än 20 minuter. Men fusions- och mesh-bearbetningen tog ytterligare fem till sju minuter på Macbook Air.

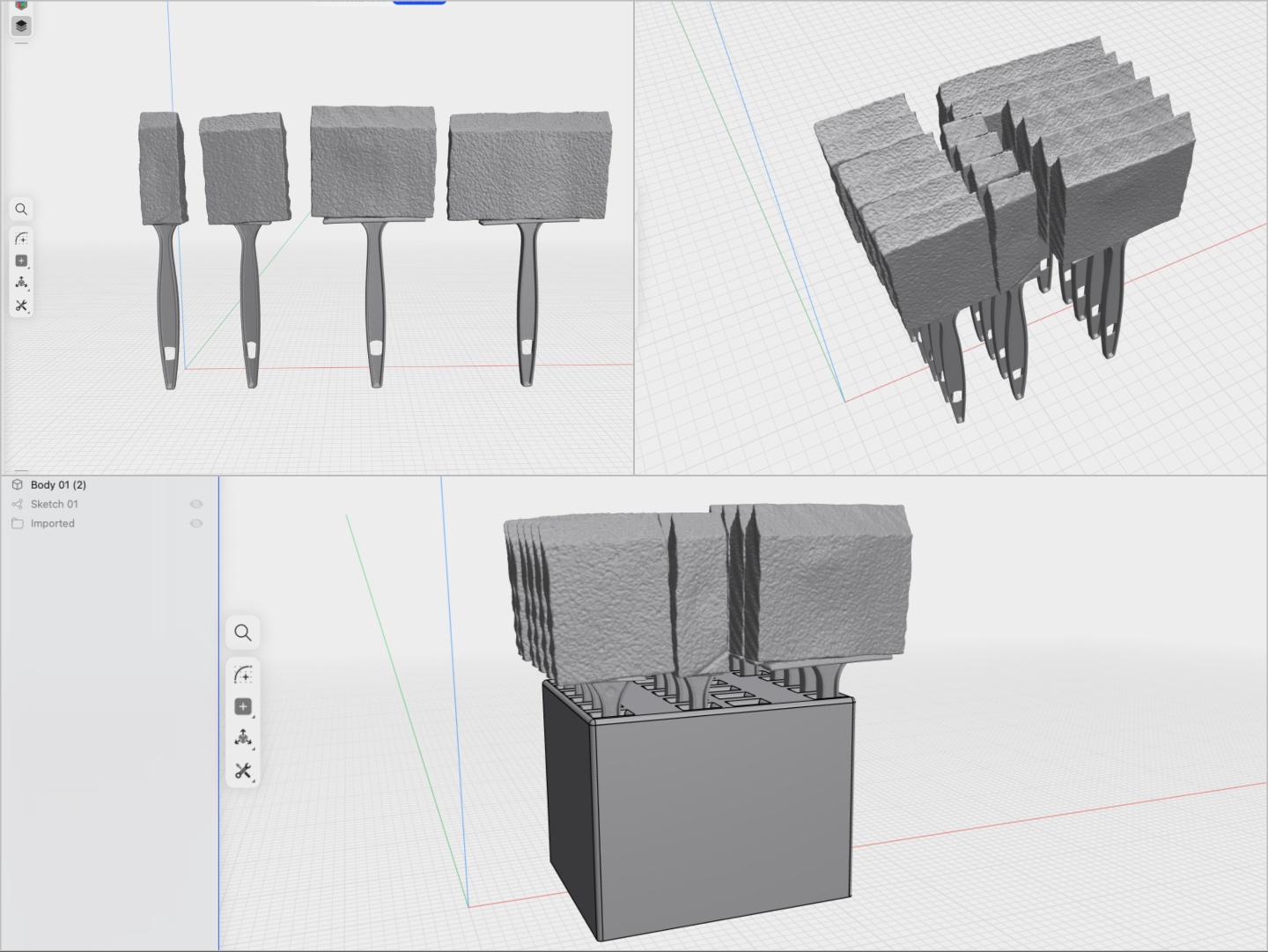

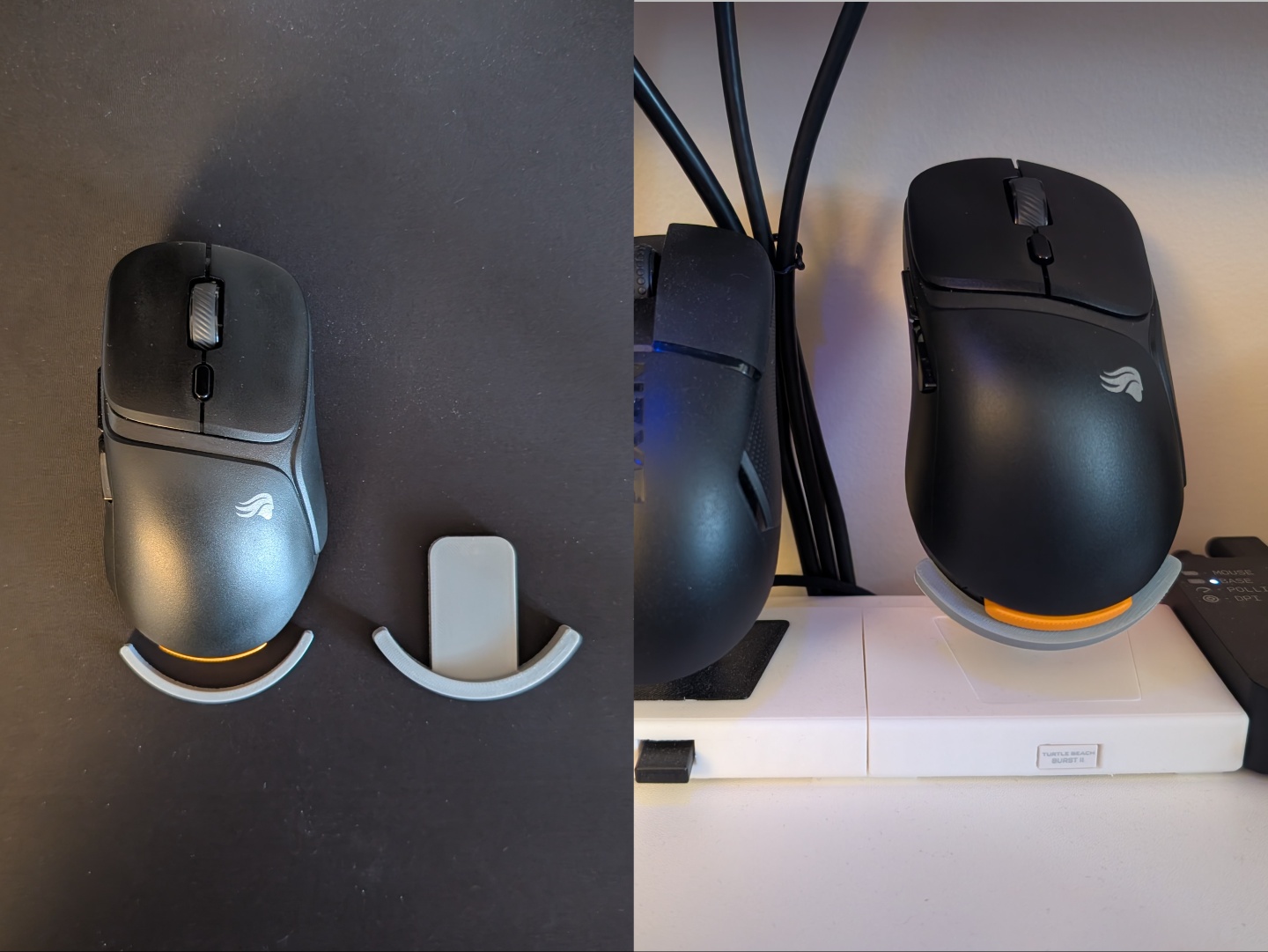

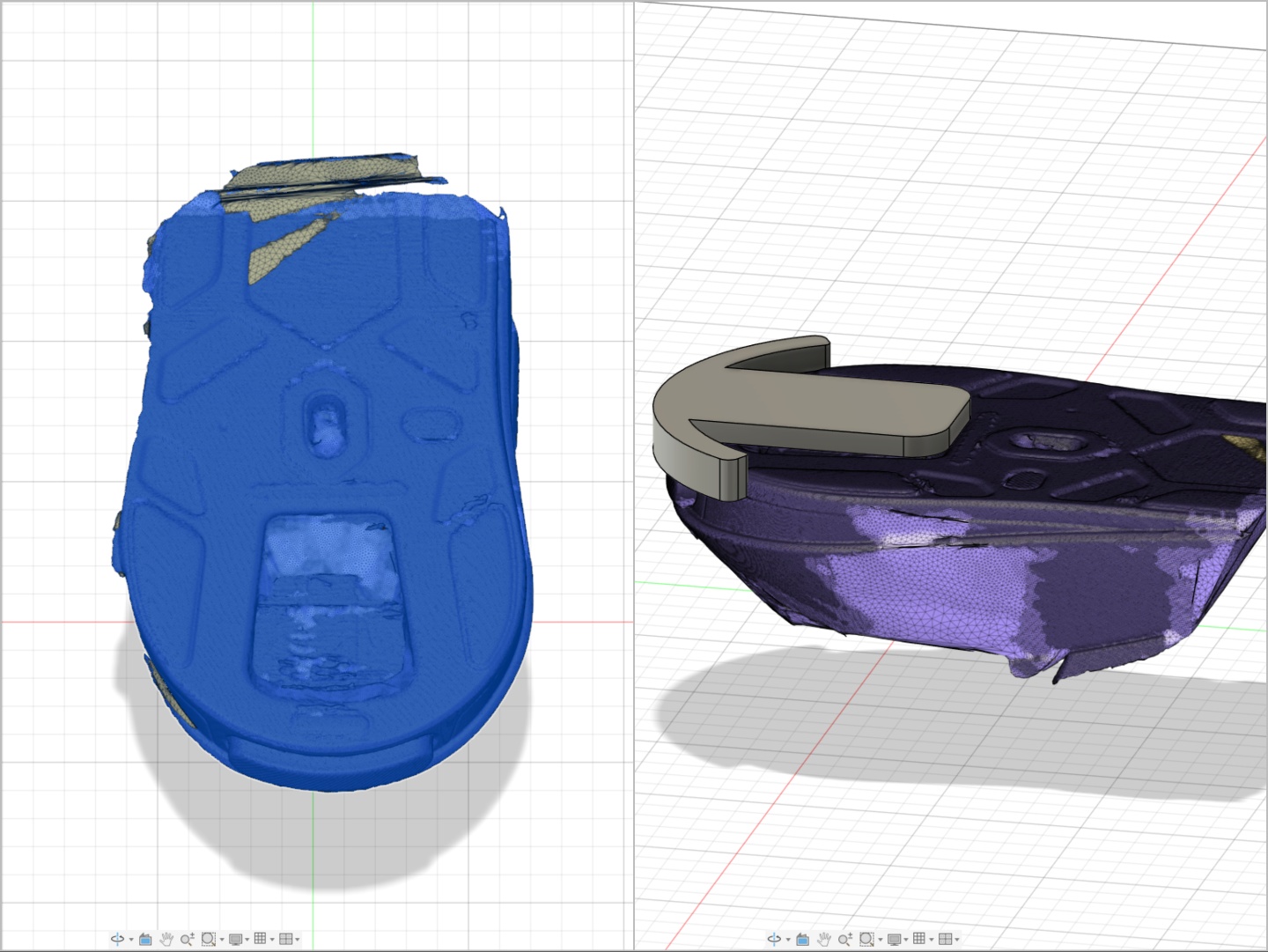

För mer praktiska och organisatoriska ändamål kunde jag designa en hållare för några meshborstar som jag hade liggande. Att ha en 3D-modell av borstarna i olika storlekar hjälpte till att visualisera hur de skulle se ut i ett 3D-utrymme enligt mina designkrav. Creality Scan har, precis som andra 3D-skanningsprogram, en justeringsfunktion där två skannade halvor kan sammanfogas till en komplett modell. Detta hjälpte till att skapa exakta 3D-modeller för borstarna. Sedan kunde jag också snabbt skapa en design för ett musställ för att organisera mitt skrivbord genom att skanna undersidan av musen, och jag gick från skanning till design till en utskriven prototyp på under 30 minuter.

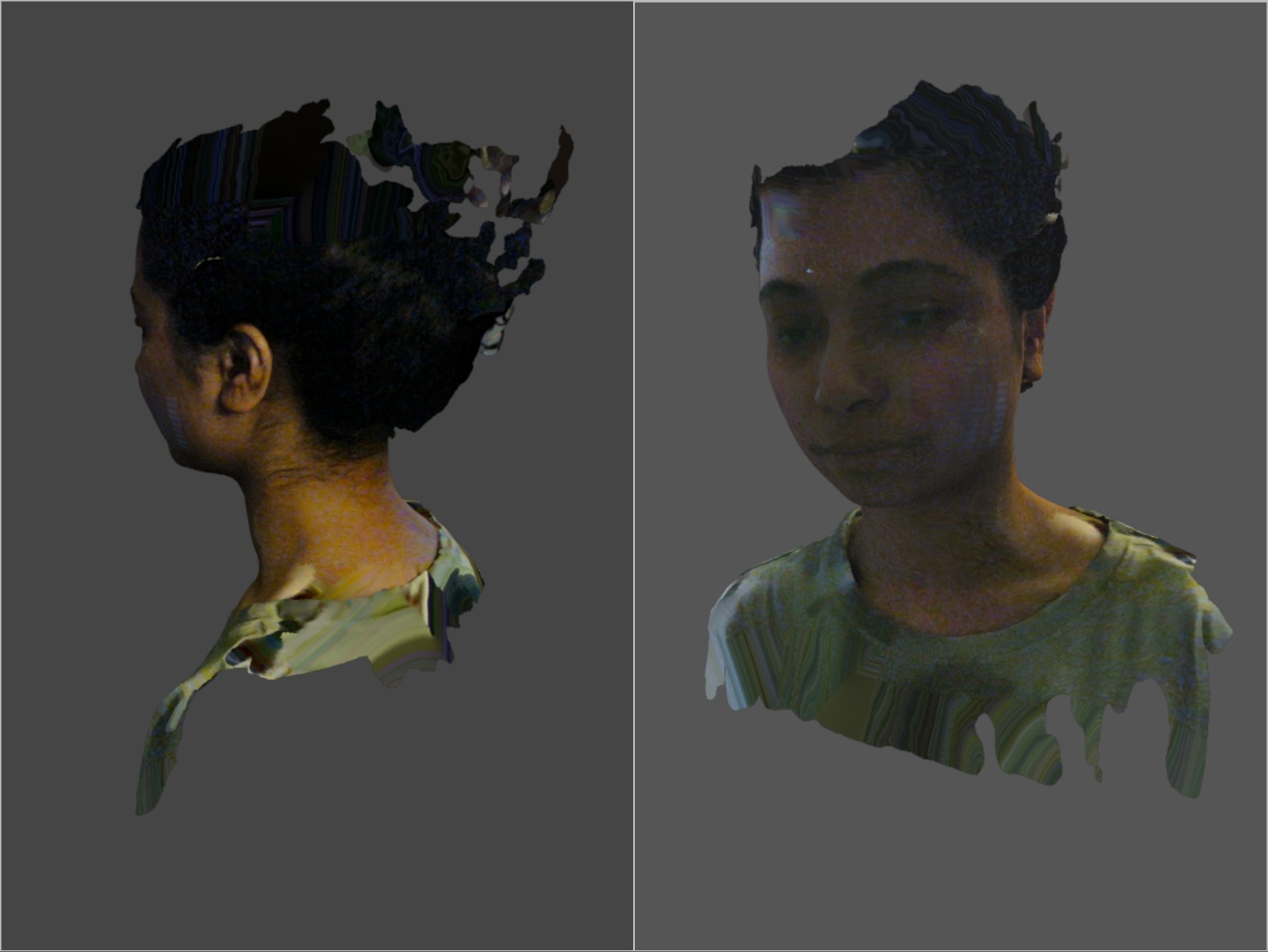

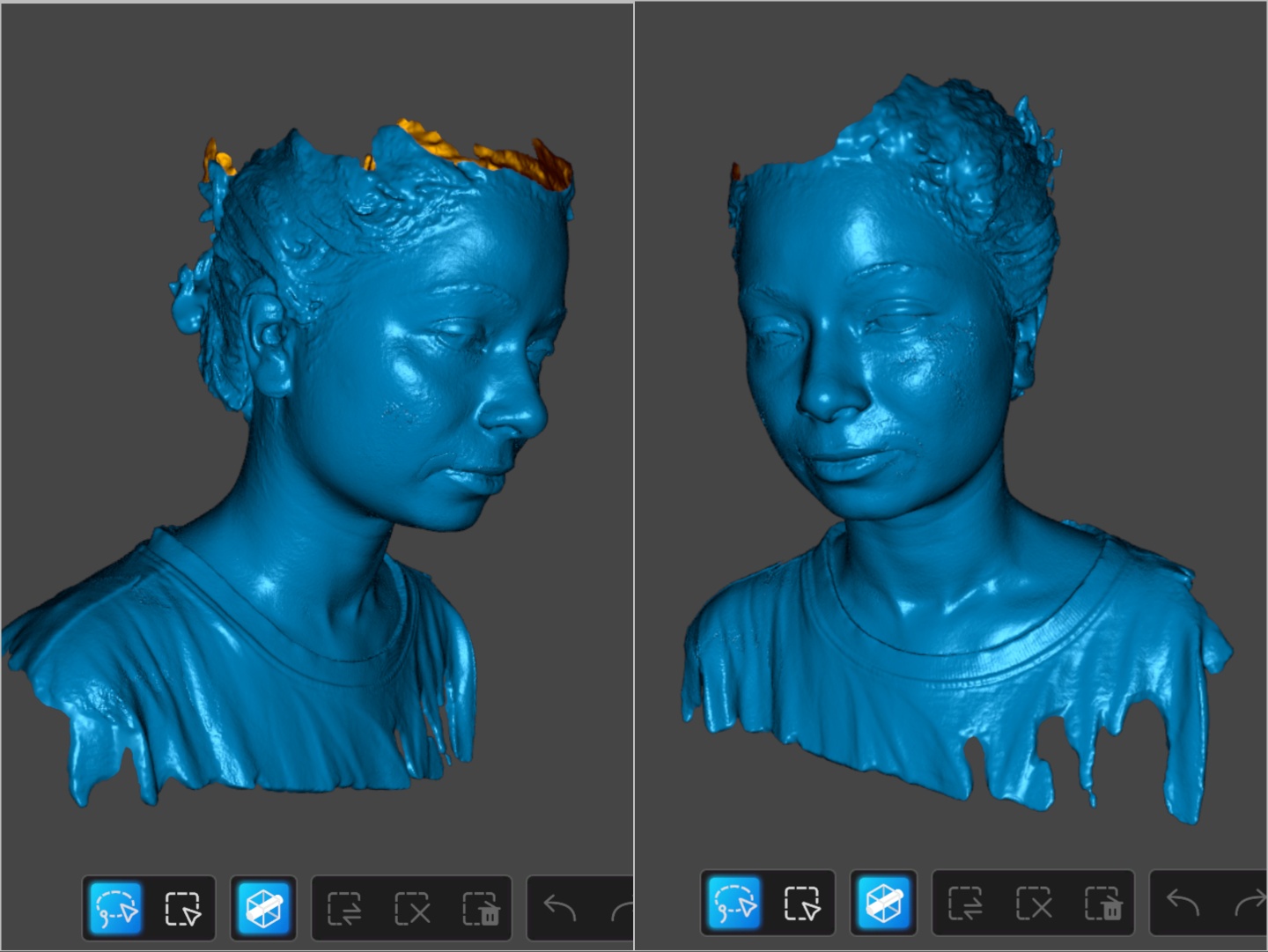

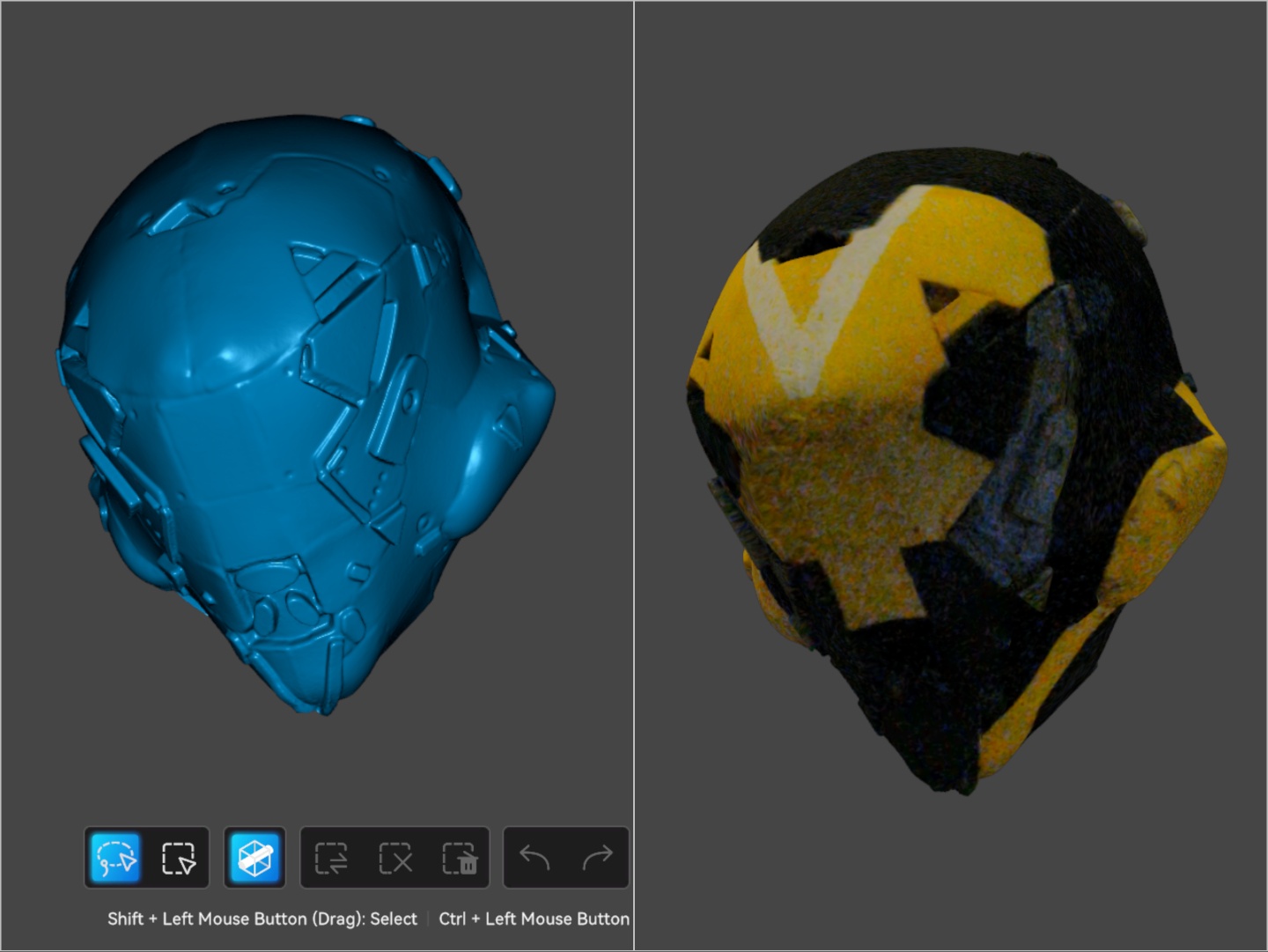

Slutligen testades den infraröda skanningen med en handgjord skumhjälm av en ranger från spelet Anthem samt en människa. NIR-skanningen är snabb och beroende på belysningen kan den producera en färgkarta som är ganska exakt. För skanning av människor har Sermoon S1 problem med hår, men det är en känd begränsning hos 3D-skannrar.
