ATI Mobility Radeon HD 5870

ATI Mobility Radeon HD 5870

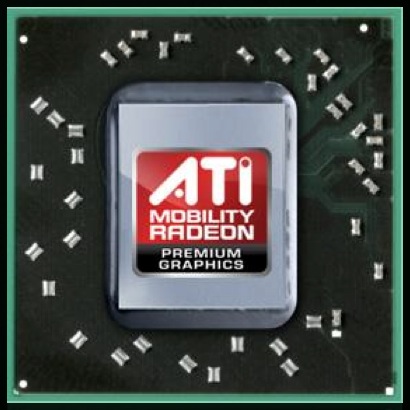

ATI Mobility Radeon HD 5870 är ett DirectX 11-kompatibelt grafikkort i prestandaklassen för bärbara datorer och tillverkas av AMD. Vid tidpunkten för offentliggörandet (januari 2010) var ett HD 5870 kombinerat med GDDR5-minne den snabbaste grafiklösningen för laptops förutom SLI / CF-lösningar. Tekniskt sett är kretsen baserad på Radeon HD 5770 (RV840) för stationära datorer, men har en långsammare klockfrekvens.

Minnesgränssnittet i Mobility 5870 består av två 64-bitars styrenheter som leder till en 128-bitars minnesbuss som kan använda upp till 1024 MB DDR3 eller GDDR5-minne (512 MB GDDR3). Om (G)DDR3 använts av datortillverkaren blir prestandan märkbart försämrad.

HD 5870 har 800 MADD-kärnor (streamprocessorer) som är grupperade i 160 femdimensionella grupper. Kärnorna stödjer DirectX 11-funktioner i hårdvaran (tessellation, OIT, efterbearbetning, skuggor, HDR, texturkomprimering). Dessutom finns 16 ROPs, 40TMUs och 40 Taus på kretsen. Allt som allt 1040 miljoner transistorer ger grafikkortet en teoretisk beräkningskraft på upp till 1,12 TFLOPS.

Enligt AMD förbättrades HD 5000-serien också beträffande allmänna beräkningar (GPGPU), då HD 4000-serien inte var optimerad för det användningsområdet. Därför bör prestandan för ATI Stream, OpenCL och DirectCompute 11 ha förbättrats markant.

Jämfört med den föregående generationen (i detta fall Mobility Radeon HD 4870), ska HD5870 vara ca 20% snabbare enligt AMD. Detta gäller endast för en GDDR5-version av HD5870 (annars blir minnesbussen en flaskhals). Grafikkortets spelprestanda var tillräcklig för alla spel från 2009-2010 i hög upplösning och höga detaljinställningar. Med 4x antialiasing kan följande spel köras utan problem med upplösningen 1920x1200: Left4Dead, UT3, Devil May Cry 4, Far Cry 2, ET: Quake Wars och Wolfenstein MP (över 30 fps enligt AMD). Jämfört med den föregående ledaren i det mobila segmentet, NVIDIA GeForce GTX 280M, bör HD 5870 vara snabbare.

I Mobility Radeon HD 5000-serien ingår en förbättrad videoprocessor (UVD2) för att avkoda HD-video med grafikkortet. Den nya versionen kan avkoda två HD-strömmar samtidigt, (t.ex. för Blu-ray bild i bild) om grafikkortet har tillräcklig minnesbandbredd. Sedan Flash 10.1 Beta kan 5000-serien också användas för att förbättra HD-video i Flash (som YouTube).

En speciell egenskap hos HD 5000-serien är dess förmåga att överföra HD-ljudformat (som Dolby True HD eller DTS HD Master Audio) med upp till 8 kanaler och 192 kHz / 24-bit över HDMI 1.3a.

Precis som HD 5000-serien för stationära stöder Mobility HD 5870 också Eyefinity för att ansluta upp till 6 skärmar till grafikkortet. Naturligtvis begränsas det här av hur många monitorutgångar den bärbara datorn har (och hur de är kopplade). Dessutom ser det ut som att endast bärbara datorer med DisplayPort-utgångar får stöd för Eyefinity (vid publicering endast HP Envy 17).

På grund av den höga strömförbrukningen i Mobility Radeon HD 5870 är ​​kortet bara lämpat för större bärbara datorer med bra (och eventuellt högljudda) kylsystem. Enligt AMD har prestanda per watt (samma strömförbrukning, bättre prestanda) och strömförbrukningen vid låg belastning förbättrats (tack vare skalbar minnesklocka och clock gating). Vidare har chipet stöd för PowerXpress (med AMD-chipset) och växlingsbar grafik (Intel) för att växla mellan dedikerad och integrerad GPU.

Jämfört med stationära grafikkort bör prestandan för ett Mobility Radeon HD 5870 ligga någonstans mellan ett Radeon HD 5750 och 5770 enligt specifikationerna (samma antal shaders som 5770, klockfrekvenser som 5750).

TillverkareATI
Mobility Radeon HD 5800 Serie

Mobility Radeon HD 5870 Crossfire 1600@700MHz

Mobility Radeon HD 5870 800@700MHz

Mobility Radeon HD 5850 800@625MHz

Mobility Radeon HD 5830 800@500MHz

KodnamnBroadway-XT
ArchitectureTerascale 2
Pipelines800 - unified
Kärnhastighet *700 MHz
Shaderhastighet *700 MHz
Minneshastighet *1000 MHz
Minnesbuss128 Bit
MinnestypDDR3, GDDR3, GDDR5
Max. minne1024 MB
Delat minnenej
DirectXDirectX 11, Shader 5.0
Strömförbrukning50 Watt
Teknologi40 nm
FunktionerEyefinity (up to 6 displays with DisplayPorts), HD Audio (Dolby True HD, DTS HD), HDMI 1.3a, Avivo HD (UVD2.2)
Laptopstorlekstor
Lanseringsdatum07.01.2010
Information1.12 TFLOPS
* De specificerade klockfrekvenserna är endast riktlinjer för tillverkarna och kan justeras av dem.

Prestandatester

3DMark Vantage - P Result no PhysX 1280x1024
0% 100%
min: 7260     avg: 7929.1 (22%)     max: 8548 Points
3DMark Vantage - P GPU no PhysX 1280x1024
0% 100%
min: 7382     avg: 7614.4 (21%)     max: 7903 Points
Radeon HD 6250 -95%
...
GeForce GT 740M -7%
Radeon HD 4850 -2%
Mobility Radeon HD 5870
GeForce GTS 450 12%
...
0%
100%
3DMark 06
0% 100%
min: 12304     avg: 12779.3 (43%)     max: 13534 Points
3DMark 05 - Standard 1024x768
0% 100%
min: 17224     avg: 18043.9 (49%)     max: 18983 Points
3DMark 03 - Standard 1024x768
0% 100%
min: 37780     avg: 38524.4 (26%)     max: 39415 Points
3DMark 2001SE - Standard 1024x768
0% 100%
min: 36342     avg: 37966.7 (62%)     max: 40589 Points
Unigine Heaven 2.1 - high, Tesselation (normal), DirectX11 1280x1024
0% 100%
min: 24     avg: 24 (16%)     max: 24 fps
PCMark Vantage - Gaming Score 1024x768
0% 100%
min: 5320     avg: 5881.1 (22%)     max: 6544 Points
Cinebench R11.5 - OpenGL 64Bit
0% 100%
min: 21.72     avg: 32.6 (37%)     max: 44.39 Points
Cinebench R10 - Shading 32Bit
0% 100%
min: 5033     avg: 6269.6 (58%)     max: 6957 Points
Windows 7 Experience Index - Graphics
0% 100%
min: 6     avg: 7 (89%)     max: 7.4 points
Windows 7 Experience Index - Gaming graphics
0% 100%
min: 6     avg: 7 (89%)     max: 7.2 points
- Bredd på benchmark-värden för det här grafikkortet
- Genomsnittliga benchmark-värden för det här grafikkortet

Speltester

Följande tester/benchmarks kommer från våra laptoprecensioner. Prestandan beror på typen av grafikminne, klockfrekvens, processor, systeminställningar och operativsystem. Resultaten är därför inte nödvändigtvis representativa för alla bärbara datorer med denna GPU. För detaljerad information om resultaten, klicka på fps-värdet.

Fifa 11
Fifa 11 (2010)
låg:
264 264.3 ~ 264 fps      Jämför
med.:
156 181.6 ~ 169 fps      Jämför
hög:
126.8 130 ~ 128 fps      Jämför
ultra:
90.3  fps      Jämför
» Spelbart med alla testade laptops med inställningen ultra
Civilization 5 (2010): Spelbart med ett långsammare grafikkort med inställningen låg - mer...
Mafia 2
Mafia 2 (2010)
låg:
68.9  fps      Jämför
med.:
65.7  fps      Jämför
hög:
60.7  fps      Jämför
ultra:
41.1  fps      Jämför
» Spelbart med alla testade laptops med inställningen ultra
StarCraft 2
StarCraft 2 (2010)
låg:
166 166 170 ~ 167 fps      Jämför
med.:
61.8 63 66 ~ 64 fps      Jämför
hög:
56 56 58 ~ 57 fps      Jämför
ultra:
37.2 45 ~ 41 fps      Jämför
» Spelbart med alla testade laptops med inställningen ultra
Just Cause 2 (2010): Ej spelbart med ett långsammare grafikkort. - mer...
Metro 2033
Metro 2033 (2010)
låg:
85.3  fps      Jämför
med.:
53.5  fps      Jämför
hög:
30.5  fps      Jämför
ultra:
10.9  fps      Jämför
» Spelbart med alla testade laptops med inställningen med.
Dawn of War II - Chaos Rising (2010): Spelbart med ett långsammare grafikkort med inställningen ultra - mer...
Battlefield: Bad Company 2
låg:
104.2  fps      Jämför
med.:
80.5  fps      Jämför
hög:
58.6  fps      Jämför
ultra:
30.9 32.7 33.1 ~ 32 fps      Jämför
» Spelbart med alla testade laptops med inställningen hög
Stalker: Call of Pripyat (2010): Ej spelbart med ett långsammare grafikkort. - mer...
CoD Modern Warfare 2
låg:
161  fps      Jämför
med.:
78 78.2 79.7 ~ 79 fps      Jämför
hög:
66.3  fps      Jämför
ultra:
48.7 50.7 51.1 ~ 50 fps      Jämför
» Spelbart med alla testade laptops med inställningen ultra
Risen
Risen (2009)
låg:
108.8  fps      Jämför
med.:
56.2 59.5 ~ 58 fps      Jämför
hög:
40.9  fps      Jämför
ultra:
31.6  fps      Jämför
» Spelbart med alla testade laptops med inställningen hög
Resident Evil 5
Resident Evil 5 (2009)
låg:
97.9  fps      Jämför
hög:
77.5  fps      Jämför
ultra:
56.1  fps      Jämför
» Spelbart med alla testade laptops med inställningen ultra
Need for Speed Shift
Need for Speed Shift (2009)
låg:
57.8  fps      Jämför
med.:
47.1 54.1 59.4 ~ 54 fps      Jämför
hög:
52.3  fps      Jämför
ultra:
41.5 43.3 ~ 42 fps      Jämför
» Spelbart med alla testade laptops med inställningen ultra
Colin McRae: DIRT 2
Colin McRae: DIRT 2 (2009)
låg:
112.9  fps      Jämför
med.:
72.8 76.2 94.7 ~ 81 fps      Jämför
